7 Cableado interno
Realice una comprobación visual del cuadro eléctrico para
verificar que no hay conexiones sueltas o componentes
eléctricos dañados.
8 Fijación
Compruebe que la unidad está fijada correctamente para evitar
ruidos y vibraciones anormales cuando ponga en marcha la
unidad.
9 Daños en el equipo
Compruebe en el interior de la unidad si hay componentes
dañados o tubos aplastados.
10 Fugas de refrigerante
Compruebe en el interior de la unidad que no hay fugas de
refrigerante. Si las hubiese, póngase en contacto con el
distribuidor local.
11 Tensión de la alimentación eléctrica
Compruebe la tensión de la alimentación eléctrica en el panel
de alimentación local. El voltaje debe corresponder al de la
etiqueta de identificación de la unidad.
12 Tamaño y aislamiento de las tuberías
Asegúrese de instalar tuberías del tamaño correcto y de realizar
las operaciones de aislamiento pertinentes.
13 Válvulas de retención
Asegúrese de que las válvulas de cierre de la unidad exterior
(gas y líquido) están completamente abiertas.
14 Válvula de purga de aire
Asegúrese de que la válvula de purga de aire está abierta (al
menos 2 vueltas).
15 Válvula de alivio de presión
Asegúrese de que el calefactor auxiliar está lleno de agua
abriendo la válvula de alivio de presión. Debería evacuar agua
en lugar de aire.
AVISO
La operación del sistema con el calefactor auxiliar
completamente lleno de agua causará daños en el
calefactor auxiliar.
16 Fugas de agua
Compruebe en el interior de la unidad que no hay fugas de
agua. En caso de que haya fugas de agua, cierre las válvulas
de cierre en la entrada y salida de agua y póngase en contacto
con su distribuidor local.
17 Válvulas de cierre
Asegúrese de que las válvulas de cierre están correctamente
instaladas y completamente abiertas.
AVISO
Hacer funcionar el sistema con las válvulas cerradas
dañaría la bomba.

8.7. Encendido de la unidad interior

Cuando la unidad está encendida, "88" aparece en la interfaz del
usuario durante su inicialización, la cual podría durar un tiempo total
de 30 segundos. Durante este proceso, la interfaz del usuario no
puede operarse.
RKHBH/X016BB
Unidad interior para sistema de bomba de calor de aire-agua
4PW62576-2 – 10.2010

8.8. Ajuste de la velocidad de la bomba

La velocidad de la bomba puede seleccionarse en la bomba (véase
"5.2. Componentes principales" en la página 10).
El ajuste por defecto es la velocidad alta (I). Si el
caudal de agua en el sistema es demasiado
elevado (p.ej. ruido del agua que circula por la
instalación) su velocidad
a velocidad media (II) o velocidad baja (III).

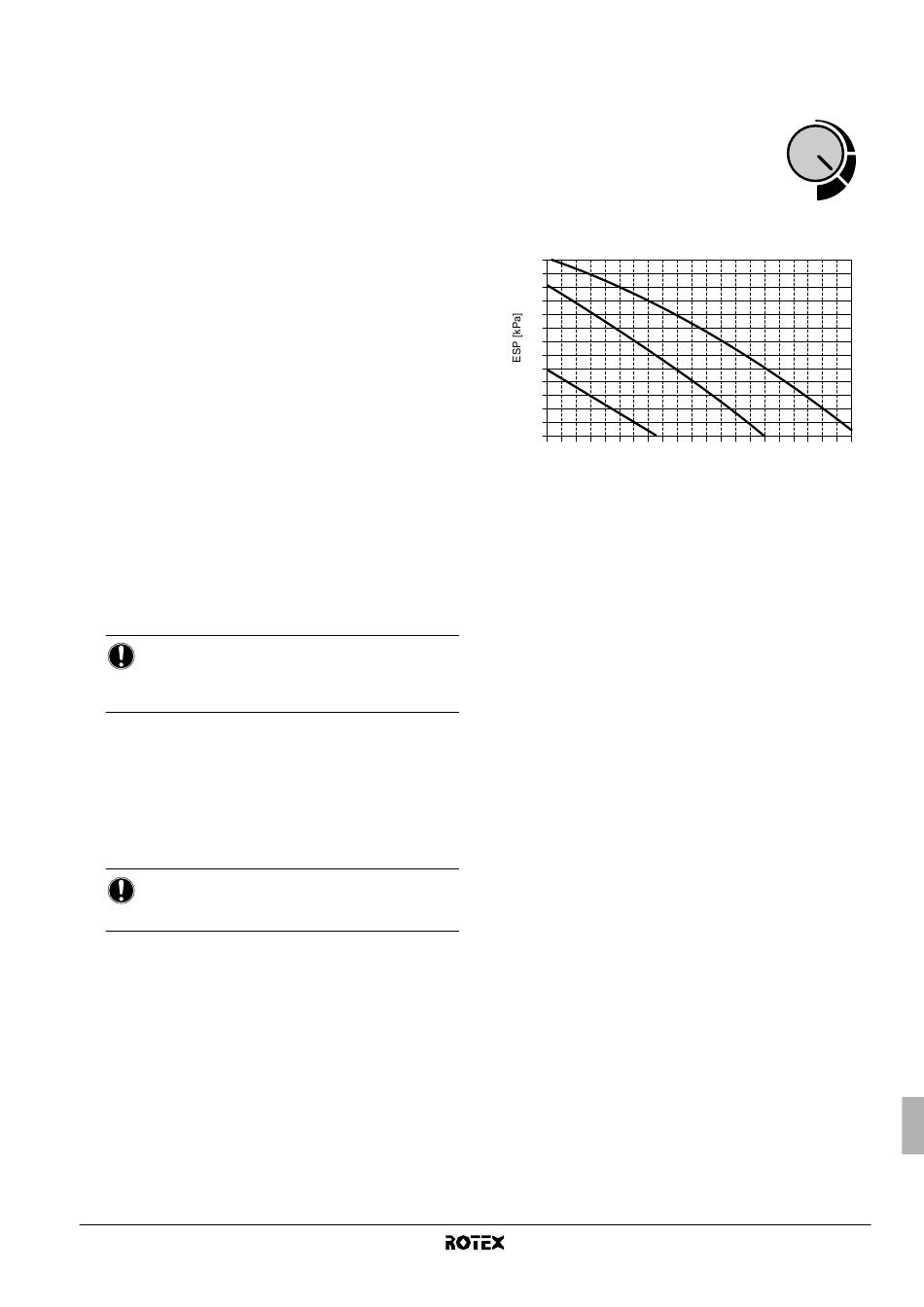

La presión estática exterior
expresado en kPa) en función del flujo de agua (l/min)
se indica en la siguiente gráfica.
65
60
55
50
45
II II
40
35
30
25
20
III III
15
10
5
0
16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58

8.9. Ajustes de campo

El instalador deberá configurar la unidad interior para ajustarla al
entorno de instalación (clima exterior, accesorios instalados, etc.),
así como a las necesidades del usuario. Para ello hay varios ajustes
de campo disponibles. Es posible acceder a estos ajustes de campo
y programarlos a través de la interfaz del usuario de la unidad
interior.
Para cada ajuste de campos se asigna un número o código de
3 dígitos, por ejemplo [1-03], lo que se indica en la pantalla de la
interfaz del usuario. El primer dígito [1] indica el "primer código"
o grupo de ajustes de campo. El segundo y tercer dígito [03] juntos
indican el "segundo código".
En el apartado "8.10. Tabla de ajustes de campo" en la página 41 se
proporciona una lista de todos los ajustes de campo y valores por
defecto. En esta misma lista hemos añadido 2 columnas para
registrar la fecha y el valor de los ajustes de campo que difieran del
valor por defecto.
En el apartado "Descripción detallada" en la página 27 aparece una
descripción detallada de cada ajuste de campo.
III
puede reducirse
disponible (ESP,
I
I I
[l/min]
Manual de instalación
II
