Anschluss an einen Niedertarif-Netzanschluss

Überall in der Welt unternehmen die Elektrizitäts-versorgungs-
unternehmen alles in ihrer Macht stehende, eine zuverlässige
Stromversorgung zu konkurrenzfähigen Preisen zu gewährleisten. In
diesem Zusammenhang können sie oft ihren Kunden Niedertarife
anbieten, z.B. in so genannten Schwachlastphasen, z.B. nachts
(Nachtstrom) oder zu bestimmten
Zusammenhang ist auch der Wärmepumpentarif in Deutschland und
Österreich zu nennen,...
Diese Anlage kann an solch einen Anschluss mit Niedertarif
angeschlossen werden.
Wenden Sie sich an das Elektrizitätsversorgungsunternehmen, das
am Installationsort der Anlage für die Stromversorgung zuständig ist,
und fragen Sie, ob solch ein Niedertarif-Netzanschluss zur Verfügung
steht und ob Sie die Anlage daran anschließen können.
Wird die Anlage an einen Niedertarif-Netzanschluss angeschlossen,
ist es möglich, dass das Elektrizitätsversorgungsunternehmen
Folgendes tut:
■
für bestimmte Zeitspannen die Stromversorgung unterbrechen;
■
verlangen, dass eine angeschlossene Anlage in bestimmten
Zeitspannen nur eine begrenzte Menge Strom verbraucht.
Die Inneneinheit ist so konzipiert, dass sie ein Eingangssignal
empfangen kann und daraufhin die Einheit auf "Zwangs-AUS" schaltet.
Dadurch stellt der Verdichter der Außeneinheit seinen Betrieb ein.
Mögliche Typen eines Niedertarif-Netzanschlusses

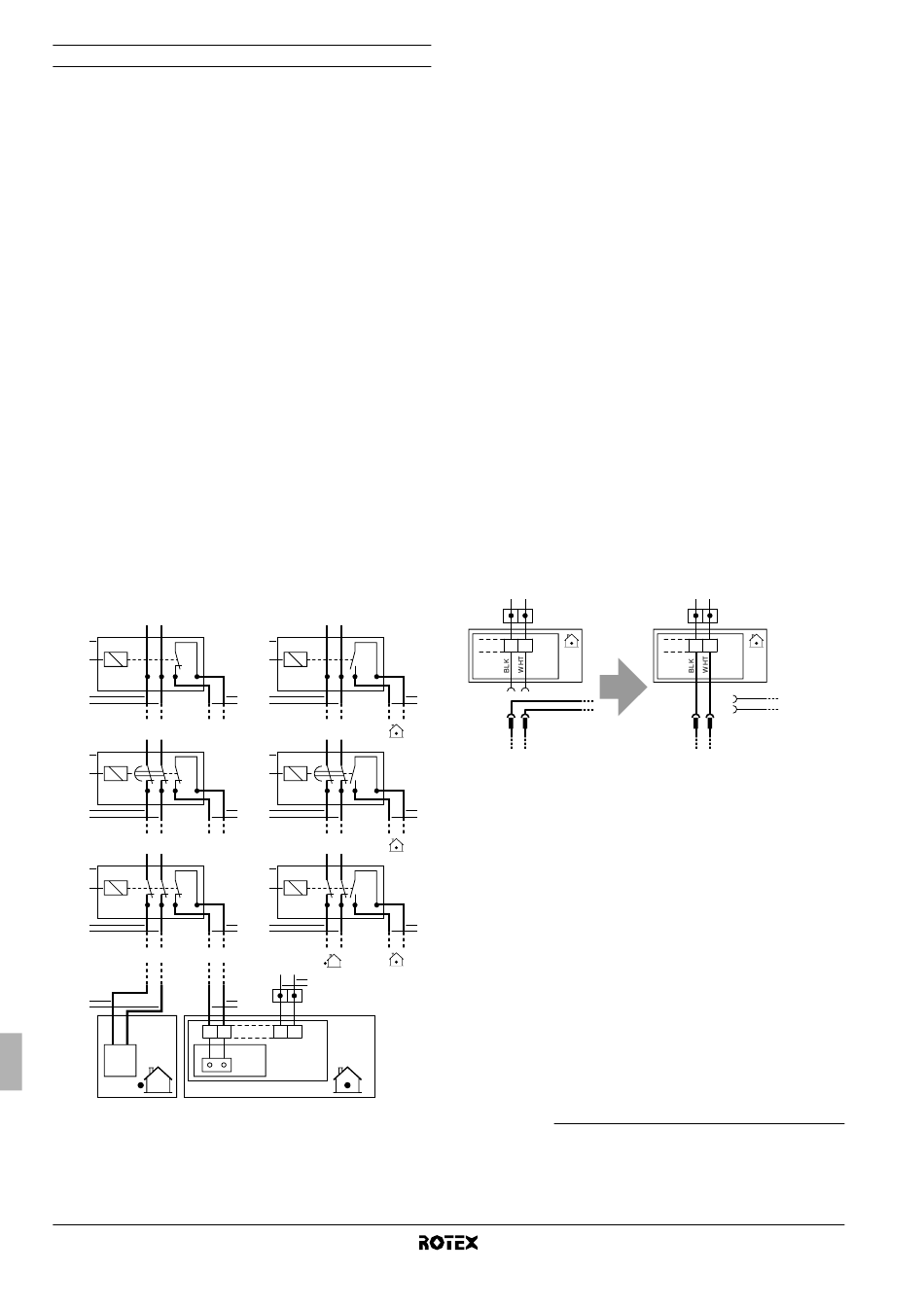

Die nachfolgende Abbildung zeigt, wie die Anlage an solch einen
Niedertarif-Netzanschluss angeschlossen werden kann und was
gemacht werden muss:
[d-01]=1
1 L N
1
2 S2S
3
L N
2
1
2 S2S
3
3 L N
1
S2S
2
3
3
17 18
1 Netzanschlusskasten für Niedertarif-Stromanschluss
2 Empfänger zur Auswertung des Niedertarif-Steuersignals
des Elektrizitätsversorgungsunternehmens
3 Stromversorgung für die Außeneinheit (siehe
Installationsanleitung, die mit der Außeneinheit geliefert
worden ist)
4 Spannungsfreier Kontakt für Inneneinheit
5 Normaltarif-Netzanschluss
Installationsanleitung
22
Jahreszeiten. In diesem
[d-01]=2
1 L N
1
2 S2S
4 3
L N
2
1
2 S2S
4 3
3 L N
1
S2S
2
4 3
L N
5
4
30 31 X2M
A1P
X40A
Wird die Außeneinheit
angeschlossen, muss der spannungsfreie Kontakt des Empfängers,
der das vom Elektrizitätsversorgungsunternehmen ausgegebene
Niedertarif-Eingangssignals auswertet, an die Klemmen 17 und 18
von X2M angeschlossen werden (siehe Abbildung oben).
Ist in dem Moment, wenn das Elektrizitätsversorgungsunternehmen
das Niedertarif-Signal aussendet, der Parameter [d-01]=1, dann wird
der Kontakt geöffnet und die Anlage schaltet auf "Zwangs-AUS"
Ist in dem Moment, wenn das Elektrizitätsversorgungsunternehmen
das Niedertarif-Signal aussendet, der Parameter [d-01]=2, wird der
Kontakt geschlossen und die Anlage schaltet auf "Zwangs-AUS"
Typ 1
Bei dieser Art Niedertarif-Netzanschluss wird die Stromversorgung
nicht unterbrochen.
Typ 2
Bei dieser Art Niedertarif-Netzanschluss wird die Stromversorgung
nach einer bestimmten Zeitspanne unterbrochen.
Typ 3
Bei dieser Art Niedertarif-Netzanschluss wird die Stromversorgung
sofort unterbrochen.
Anschluss der Inneneinheit an einen Normaltarif-Netzanschluss
Wenn es sich beim Niedertarif-Netzanschluss um den Typ 2 oder
3 handelt (Unterbrechung der Hauptstromversorgung zur Außen-
einheit), muss die Inneneinheit an einen Normaltarif-Netzanschluss
angeschlossen werden, um eine kontinuierliche Steuerung und den
kontinuierlichen Betrieb der Inneneinheit zu gewährleisten (z.B.
Pumpe).
Trennen Sie Anschluss X6YA vom Anschluss X6Y und verbinden Sie
X6YB mit X6Y.
L N
30 31 X2M
X6YB
4
X6YA
X6Y
4
4
(1) Wird das Signal erneut gegeben, wird der spannungsfreie Kontakt
geschlossen und die Anlage nimmt wieder ihren Betrieb auf. Es ist daher
wichtig, die Funktion automatischer Neustart aktiviert zu lassen. Siehe
"[3] Automatischer Neustart" auf Seite 28.
(2) Wird das Signal erneut gegeben, wird der spannungsfreie Kontakt
geöffnet und die Anlage nimmt wieder ihren Betrieb auf. Es ist daher
wichtig, die Funktion automatischer Neustart aktiviert zu lassen. Siehe
"[3] Automatischer Neustart" auf Seite 28.
an einen Niedertarif-Netzanschluss
L N
30 31 X2M
X6YA
X6YB
X6Y
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62576-1 – 10.2010
(1)
.
(2)
.
