Type 1
Dit type voeding met kWh-voordeeltarief is niet onderbroken.
Type 2
Dit type voeding met kWh-voordeeltarief wordt na bepaalde tijd
onderbroken.
Type 3
Dit type voeding met kWh-voordeeltarief wordt onmiddellijk
onderbroken.
Sluit de binnenunit aan op een elektrische voeding met normaal
kWh-tarief.
Indien de elektrische voeding met kWh-voordeeltarief van het type 2
of 3 is (stroomonderbreking van de hoofdvoeding naar de buitenunit),
moet de binnenunit op een elektrische voeding met normaal kWh-
tarief aangesloten worden om ervoor te zorgen dat de binnenunit
doorlopend aangestuurd kan worden en blijft werken (pomp, bijv.).

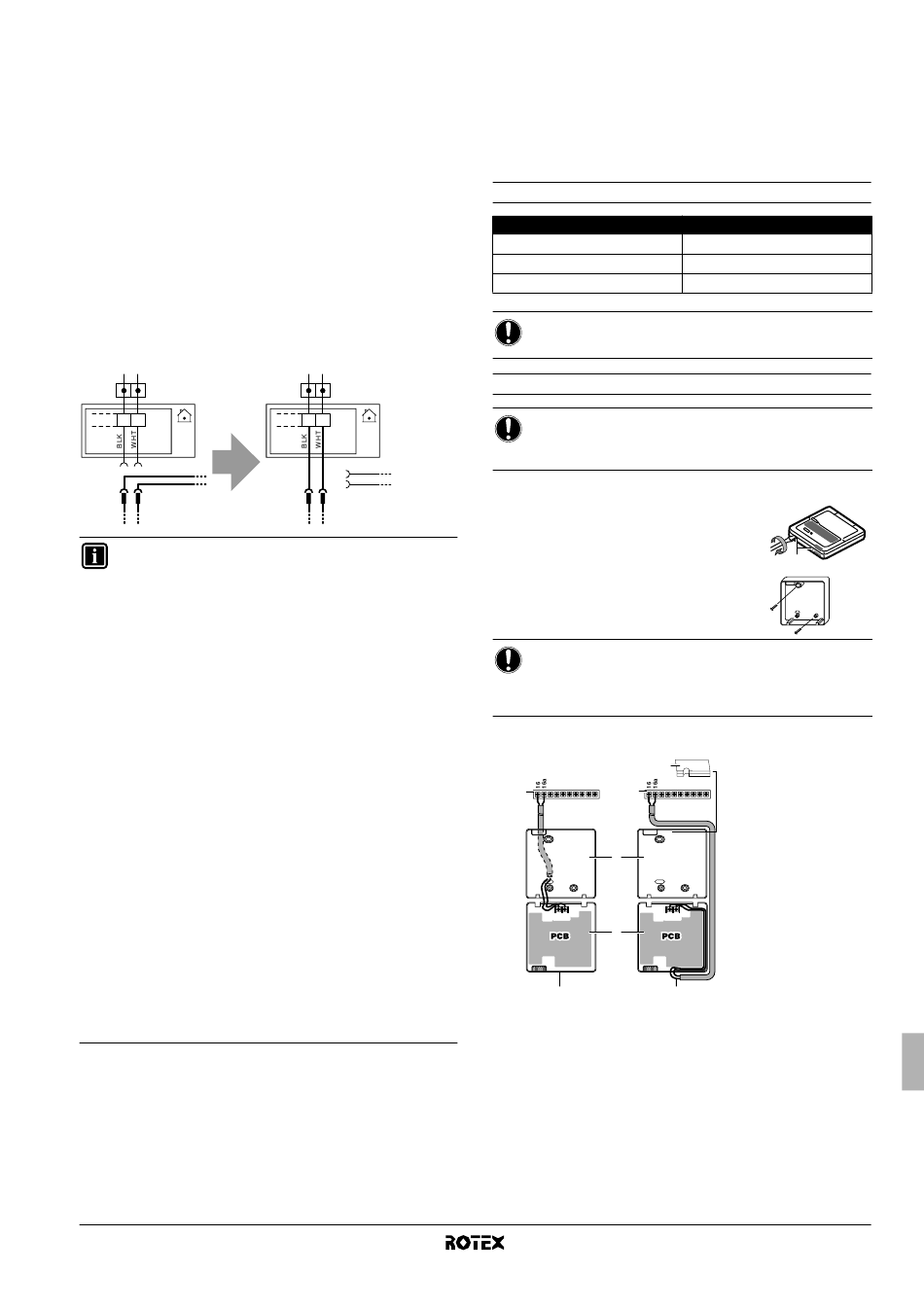

Koppel klem X6YA van X6Y los en sluit X6YB aan op X6Y.
L N
30 31 X2M
X6YB
X6YA
X6Y
INFORMATIE
■
Als de functie voeding met kWh-voordeeltarief is
ingeschakeld, dan kan de dekvloerdroogfunctie niet
worden ingeschakeld.
■
Verander lokale instelling [d-01] wanneer u de
apparatuur aansluit op een voeding met kWh-
voordeeltarief. Indien de elektrische voeding met kWh-
voordeeltarief van het type 1 is of als de binnenunit op
een elektrische voeding met normaal kWh-tarief
aangesloten is (via 30-31, X2M), verander beide lokale
instellingen [d-01] en [d-00]. Zie "[d] Voeding met kWh-
voordeeltarief/Lokale
afhankelijk" op pagina 37.
■
Indien de elektrische voeding met kWh-voordeeltarief
van het type 1 is of als de binnenunit op een
elektrische voeding
aangesloten is, zal de unit gedwongen uitgeschakeld
worden.
Wanneer het signaal van het kWh-voordeeltarief
wordt gestuurd,
gecentraliseerde besturing e om aan te geven dat
het kWh-voordeeltarief actief is.
■
Indien de elektrische voeding met kWh-voordeeltarief
van het type 2 of 3 is en de binnenunit niet op een
elektrische voeding
aangesloten is, kunnen de verwarmingen niet
aangestuurd worden. Deze voedingsonderbreking
mag niet langer dan 2 uur duren; anders wordt de
realtime klok van de controller gereset.
Tijdens een voedingsonderbreking zal het display van
de controller leeg zijn.
RKHBH/X016BB
Binnenunit voor lucht-water-warmtepompsysteem
4PW62576-2 – 10.2010
L N
30 31 X2M
X6YA
X6YB
X6Y
omschakelwaarde weers-
met normaal kWh-tarief
knippert de aanduiding van
met normaal kWh-tarief

7.4. Verplaatsen van de digitale controller

Standaard wordt de digitale controller in de fabriek op de binnenunit
geïnstalleerd. (Zie "5.2. Hoofdcomponenten" op pagina 10 voor de
juiste plaats). Indien vereist kan de digitale controller ook elders
worden geïnstalleerd.
Vergeet niet dat u slechts 1 enkele digitale controller kunt aansluiten
op de binnenunit.
Specificaties van de bedrading
Draadspecificatie
Type
Doorsnede
Maximumlengte
LET OP
De aansluitbedrading is niet meegeleverd.

Montage

LET OP
De digitale controller
geïnstalleerd.
1 Neem het voorste deel van de digitale controller weg.
Steek een platte schroevendraaier in de
gleuven (1) in het onderste deel van de
controller en verwijder het bovenste deel
van de digitale controller.
2 Bevestig de digitale controller op een effen
oppervlak.
LET OP
Let op dat u het onderste deel van de digitale controller
niet vervormt door de montageschroeven te stevig aan te
draaien.
3 Voer de bedrading van de unit uit.
6
1 1
2
P2 P1 P2
3
4
1 Unit
2 Achterste deel van de digitale controller
3 Voorste deel van de digitale controller
4 Bedraad vanaf de achterkant
5 Bedraad vanaf de bovenkant
6 Maak een inkeping in het deel waardoor de bedrading kan
worden geleid met een kniptang enz.
Waarde
2-aderig
2
0,75-1,25 mm
500 m
moet binnenshuis worden
1
P1
5
