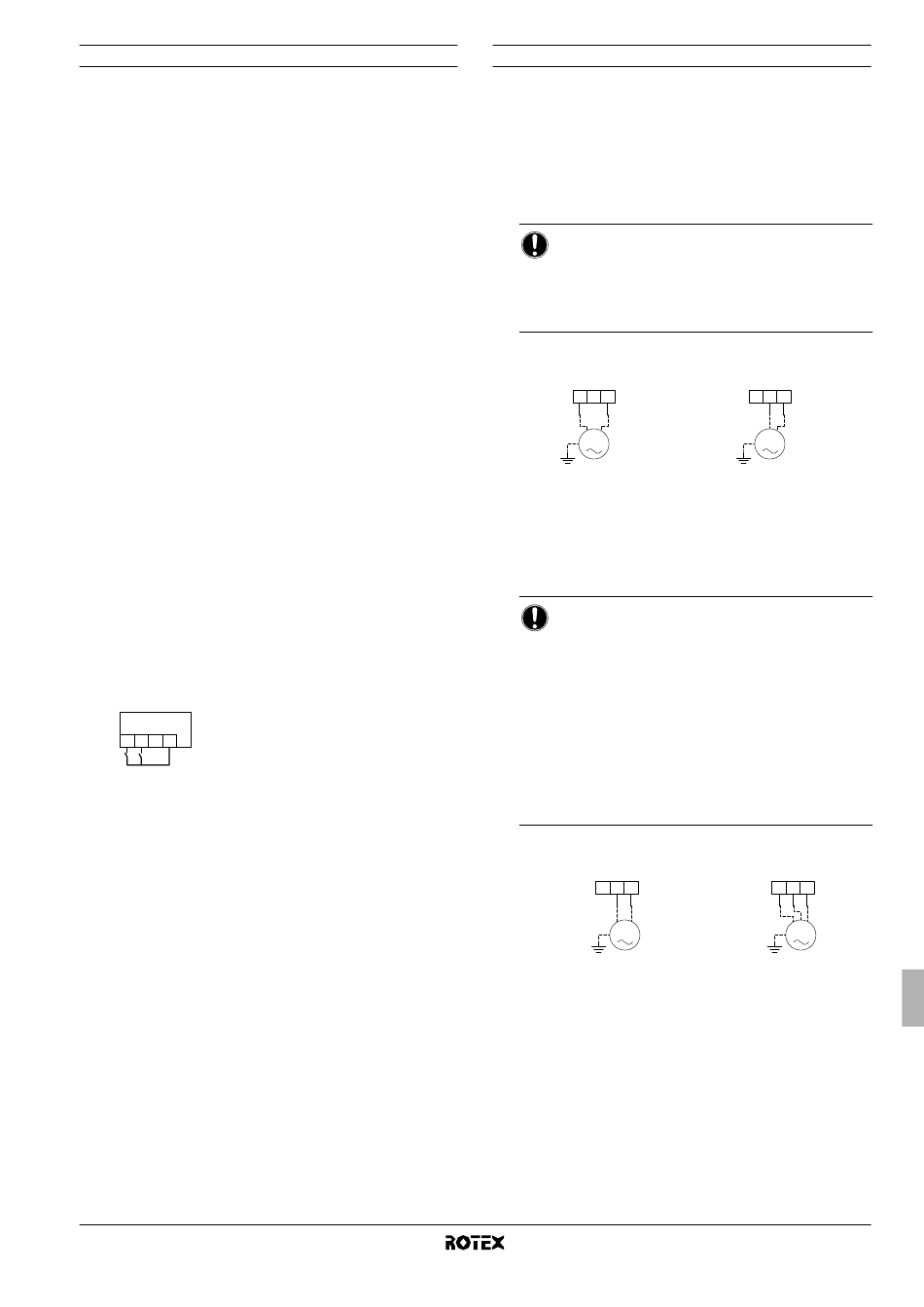

Raccordement du câble de thermostat
Le raccordement du câble de thermostat dépend de l'application.
Reportez-vous également aux sections "3.4. Exemples d'application
typiques" à la page 4 et "8.2. Configuration de l'installation du
thermostat d'ambiance" à la page 24 pour plus d'informations et
connaître les options de configuration concernant le fonctionnement
de la pompe en combinaison avec un thermostat d'ambiance.
Exigences de thermostat
■
Alimentation électrique: 230 V AC ou sur batterie
■
Tension de contact: 230 V.
Procédure
1 Raccordez le câble de thermostat aux bornes adéquates
comme illustré dans le schéma de câblage et le manuel
d'installation du kit de thermostat d'ambiance.
2 Fixez le câble aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
3 Réglez le microcommutateur SS2-3 de la carte de circuit
imprimé sur ON. Reportez-vous à la section "8.2. Configuration
de l'installation du thermostat d'ambiance" à la page 24 pour
plus d'informations.
Raccordement des contacts du premier et du deuxième point de
consigne
Le raccordement du contact du point de consigne ne se fait que si le
contact du point de consigne double est activé.
Reportez-vous également aux sections "3.4. Exemples d'application
typiques" à la page 4 et "Contrôle de point de consigne double" à la
page 34.
Exigences de contact
Le contact sera un contact libre de tension qui garantit 230 V
(100 mA).
Procédure
1 Raccordez le contact du premier et du deuxième point de
consigne aux bornes appropriées comme le montre la figure
ci-dessous.
X2M
1 2 3 4
SP2 SP1
SP1 Contact du premier point de consigne
SP2 Contact du deuxième point de consigne
2 Fixez les câbles aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
3 En fonction du fonctionnement requis de la pompe, réglez le
microcommutateur SS2-3 et le réglage sur place [F-00].
Reportez-vous à la section "8.3. Configuration du fonctionnement
de la pompe" à la page 24 et au réglage sur place [F-00] dans la
section "[F] Configuration des options" à la page 38.
RKHBH/X008BB
Unité intérieure pour système de pompe à chaleur air à eau
4PW62574-2 – 10.2010
Raccordement des câbles de commande de vanne
Configuration minimale des vannes
■
Alimentation électrique: 230 V AC
■
Courant de service maximal: 100 mA
Câblage de la vanne à 2 voies
1 À l'aide du câble approprié, raccordez le câble de commande de
vanne à la borne X2M comme illustré dans le schéma de
câblage.
REMARQUE
Le câblage est différent pour une vanne NC
(normalement fermée) et une vanne NO (normalement
ouverte). Veillez à effectuer la connexion aux numéros
de bornes corrects comme détaillé dans le schéma de
câblage et les illustrations ci-dessous.
Vanne à 2 voies normalement
fermée (NC)
X2M 5 6 7
M
NC
2 Fixez le(s) câble(s) aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
Câblage de la vanne à 3 voies
1 À l'aide du câble approprié, raccordez le câble de commande de
vanne aux bornes appropriées comme illustré dans le schéma
de câblage.
REMARQUE
Il est possible de raccorder deux types de vannes
à 3 voies. Le câblage est différent pour chaque type:
■
Vanne à 3 voies de type "2 fils à ressort de rappel"
La vanne à 3 voies doit être montée de telle
manière que lorsque la vanne à 3 voies est au
repos (non active), le circuit de chauffage de
volume est sélectionné.
■
Vanne à 3 voies de type "SPST 3 fils"
La vanne à 3 voies doit être montée de telle sorte
que quand les bornes 9 et 10 sont électrifiées, le
circuit d'eau
sélectionné.
Vanne "2 fils à ressort
de rappel"
X2M 8 9 10
M
2 Fixez le(s) câble(s) aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
Vanne à 2 voies normalement
ouverte (NO)
X2M 5 6 7
M
NO
chaude domestique soit
Vanne "3 fils SPST"
X2M 8 9 10
M
