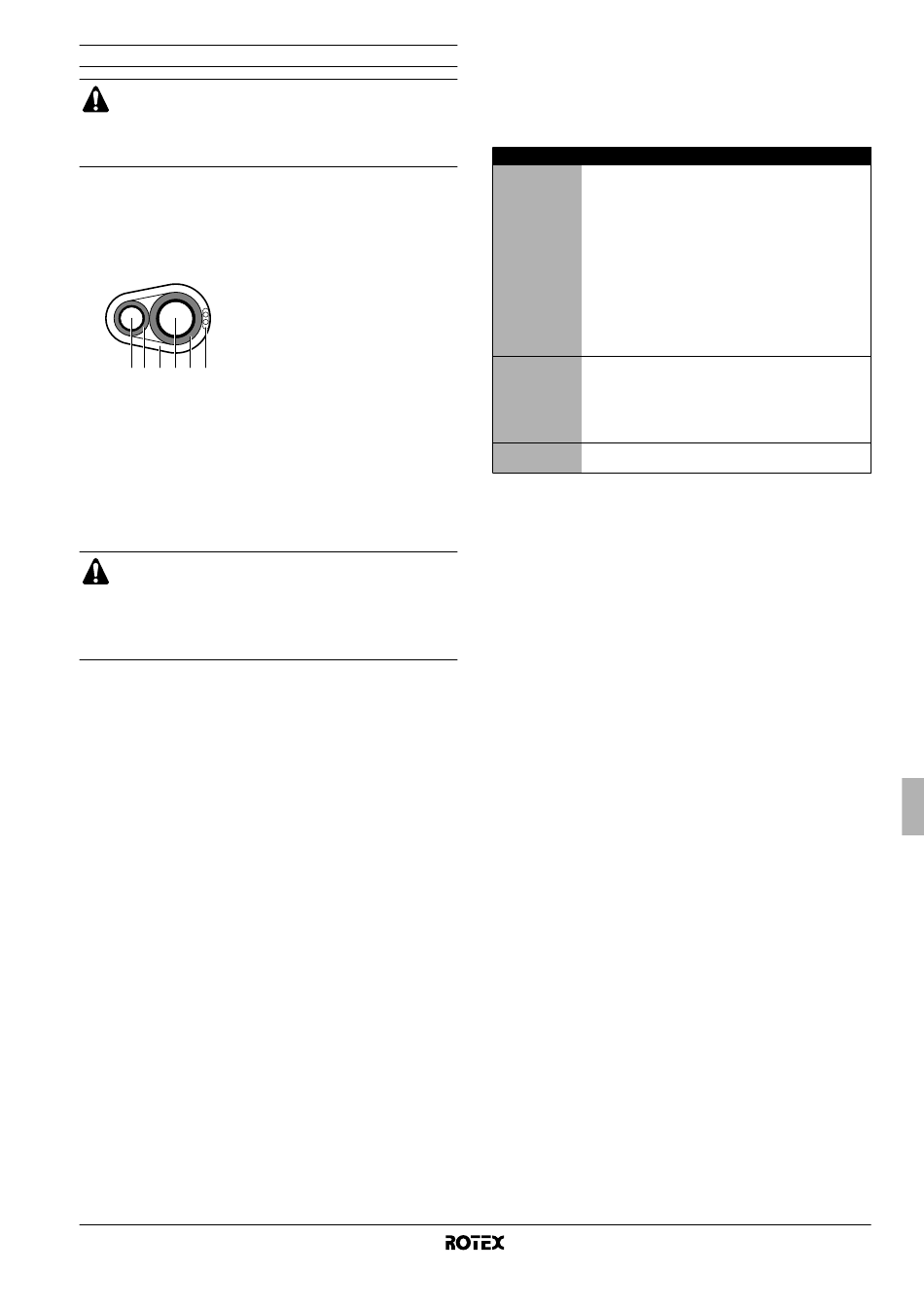

Connexion des câbles sur place: Câblage de commande
Veiller à respecter les limites ci-dessous. Si les câbles
entre les unités sortent de ces limites, cela peut entraîner
un dysfonctionnement de la transmission.
Longueur maximale du câblage: 300 m
Longueur totale du câblage: 600 m
■
Le câblage de l'unité intérieure doit être raccordé aux bornes
F1/F2 (entrée-sortie) de la carte de circuits imprimés de l'unité
extérieure.
■
Après l'installation des fils d'interconnexion à l'intérieur de
l'unité, les entourer de ruban d'enrobage en même temps que
les tuyaux de réfrigérant, comme illustré dans l'illustration.
1
2
3
4
5
1 4 5 2 4 3
Pour le câblage ci-dessus, utiliser toujours des câbles en vinyle avec
2
une gaine de 0,75 à 1,25 mm ou des câbles (2 fils).
10. M
ISE EN ROUTE ET CONFIGURATION
10.1. Vérifications avant utilisation
■
Veiller à ce que le disjoncteur du panneau d'alimenta-
tion de l'installation soit hors tension.
■
Fixer le câble d'alimentation fermement.
■
La mise sous tension avec une phase N manquante
ou avec une phase N erronée entraînera la détériora-
tion de l'équipement.
Après l'installation, vérifier les points suivants avant d'enclencher le
disjoncteur:
1 Raidisseur de transport
Veiller à retirer le raidisseur de transport du compresseur.
2 Câble d'alimentation et câble de transmission
Utiliser un câblage d'alimentation et de transmission approprié
et veiller à ce qu'il soit réalisé conformément aux instructions
décrites dans ce manuel, aux diagrammes de câblage et aux
réglementations locales et nationales.
3 Tailles et isolation des canalisations
Veiller à ce que des tuyaux de taille correcte soient installés et
faites en sorte qu'ils soient correctement isolés.
4 Charge de réfrigérant supplémentaire
La quantité de réfrigérant à ajouter dans l'appareil doit figurer
sur la plaquette "Réfrigérant ajouté" incluse et apposée sur le
côté arrière du couvercle avant.
5 Test d'isolation du circuit d'alimentation principal
A l'aide d'un mégatesteur pour 500 V, vérifier que la résistance
d'isolation de 2 MΩ ou plus soit atteinte en appliquant une tension
de 500 V CC entre les bornes d'alimentation et la terre. Ne jamais
utiliser de mégatesteur pour les câbles de transmission.
6 Vannes d'arrêt
Veiller à ce que les vannes d'arrêt soient ouvertes du côté
liquide et du côté gaz.
RRRQ011~016AAV1+Y1
Unité extérieure pour pompe à chaleur air à eau
4PW55782-1B
Tuyauterie de liquide
Tuyauterie de gaz
Câblage d'interconnexion
Isolant
Ruban d'enrobage
11. T
EST DE FONCTIONNEMENT ET
VÉRIFICATION FINALE
11.1. Vérification finale
■
Câblage Le câblage est-il conforme aux indications du
électrique schéma de câblage?
Câblage entre S'assurer qu'il n'y a aucun câblage oublié et qu'il n'y
les unités a aucune phase manquante ou inversée.
Fil de terre
■
L'unité est-elle bien raccordée à la terre?
■
Le câblage entre les unités est-il raccordé
correctement en série?
■
Y a-t-il des vis de fixation du câblage qui sont
dévissées?
■
La résistance d'isolation est-elle au moins de 1 MΩ?
- Utiliser un mégatesteur de 500 V lors de la
mesure de l'isolation.
- Ne pas utiliser un mégatesteur pour les circuits
basse tension.
■
Tuyauterie de La taille des tuyaux est-elle appropriée?
réfrigérant ■
Le matériau
correctement?
Les tuyaux de liquide et de gaz sont-ils isolés?
■
Les vannes d'arrêt sont-elles ouvertes côté liquide
et côté gaz?
■
Réfrigérant Avez-vous noté le réfrigérant supplémentaire et la
supplémentaire longueur du tuyau de réfrigérant?
■
Veiller à effectuer un test de fonctionnement.
■
Pour protéger le compresseur, veiller à brancher l'alimentation 6
heures avant le début du fonctionnement.
■
Ne pas oublier d'ouvrir complètement les vannes côté liquide et
côté gaz. Si l'unité est actionnée avec les vannes d'arrêt
fermées, le compresseur tombera en panne.
■
Ne jamais laisser l'unité sans surveillance avec un panneau
frontal ouvert pendant le test de fonctionnement.
■
Après la pose, effectuer le test de fonctionnement
Sauf si le test de fonctionnement est effectué, le code d'erreur
"U3" apparaît sur la télécommande et l'unité ne peut pas
fonctionner.
■
Pendant les tests, ne jamais mettre les appareils sous une
pression supérieure à la pression maximale admise (comme
indiqué sur la plaquette signalétique de l'unité).
■
Prévoir un journal
Conformément à la réglementation nationale et internationale
en vigueur, il peut être nécessaire d'accompagner l'appareil d'un
journal qui contiendra au moins les renseignements suivants:
- informations concernant la maintenance,
- travaux de réparation,
- résultats des tests,
- périodes d'arrêt,
- ...
En Europe, la norme EN378 comprend les consignes générales
relatives à ce journal.
Eléments à vérifier
d'isolation du tuyau est-il fixé
Manuel d'installation
17
