Configurarea Instalării Termostatului De Încăpere; Configurarea Funcţionării Pompei - Rotex RKHBH016BB3V3 Manuel D'installation

Comutator
DIP SS2 Descriere
1 Nu este cazul pentru
instalator
2 Instalaţia rezervorului de
apă menajeră caldă
(vezi "8.4. Configurarea
instalaţiei rezervorului de
apă menajeră caldă" la
pagina 25)
3 Conectarea
termostatului de
încăpere
(vezi "8.2. Configurarea
instalării termostatului de
încăpere" la pagina 24)
(a)
4 Acest reglaj decide
modul de exploatare
a pompei termice când
există o cerere
simultană pentru mai
multă încălzire/răcire
a spaţiului şi încălzire
a apei menajere.
(a) Aplicabil numai în cazul în care comutatorul DIP 2 = ON.
(b) Modul de încălzire/răcire sau de încălzire a apei menajere poate fi restrâns
de temporizatorul de program şi/sau reglajele locale (4, 5, 8).

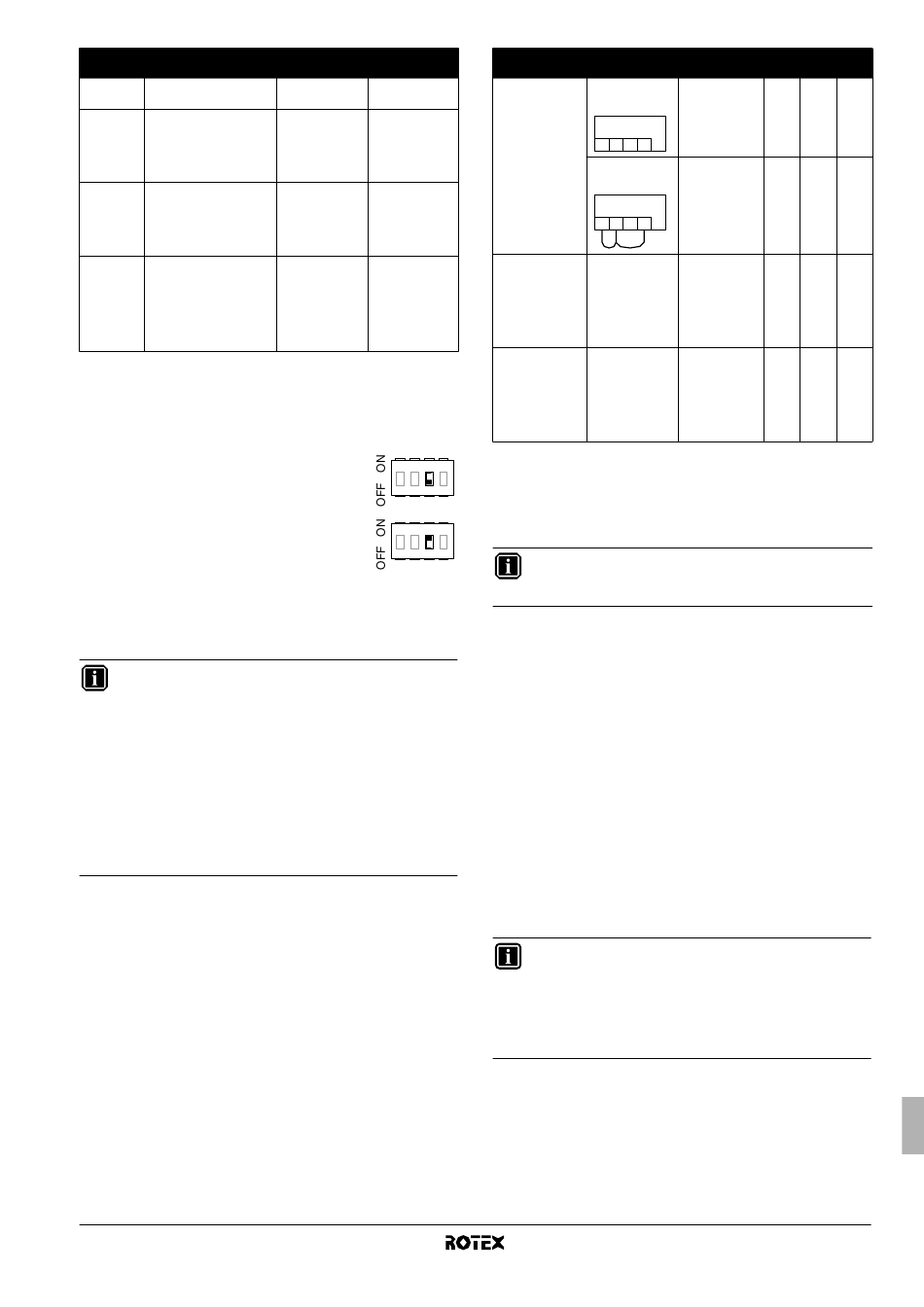

8.2. Configurarea instalării termostatului de încăpere
■
Când la unitatea interioară nu este conectat
un termostat de încăpere, întrerupătorul cu
pârghie SS2-3 trebuie fixat pe OFF.
■
Când termostatul de încăpere este conectat
la unitatea interioară,
pârghie SS2-3 trebuie fixat pe ON.
■
Pe termostatul de încăpere, confirmaţi setările corecte
(6®02=da, 6®05=9, 6®06=5) pentru a preveni cuplarea şi decuplarea
repetată a pompei (respectiv vibraţia), şi prin aceasta
afectarea duratei de viaţă a pompei.
INFORMAŢII
■
Când la unitatea interioară este conectat termostatul
de încăpere, temporizatoarele de program pentru
încălzire şi răcire nu sunt niciodată disponibile. Alte
temporizatoare de program nu sunt afectate. Pentru
informaţii suplimentare privind temporizatoarele de
program, consultaţi manualul de exploatare.
■
Când la unitatea interioară este conectat termostatul
de încăpere şi este apăsat butonul = sau y,
indicatorul controlului centralizat e va clipi pentru
a arăta că termostatul de încăpere are prioritate şi
porneşte/opreşte funcţionarea şi comută modul de
funcţionare.
Următorul tabel rezumă configuraţia
termostatului la regleta de conexiuni (X2M: 1, 2, 3, 4) în cutia de
distribuţie. Funcţionarea pompei este specificată în coloana a treia.
Ultimele trei coloane indică dacă următoarele funcţionalităţi sunt
disponibile pe interfaţa utilizatorului (UI) sau sunt controlate de
termostat (T):
• cuplarea/decuplarea încălzirii sau răcirii spaţiului (y)
• comutarea încălzire/răcire (=)
• temporizatoare de program pentru încălzire şi răcire (pr)
RKHBH/X016BB
Unitate interioară pentru sistem de pompă termică aer la apă
4PW62576-3 – 10.2010
ON OFF
— (Prestabilit)
Instalat Nu este instalat
(prestabilit)
Termostat de Termostat
încăpere de încăpere
conectat neconectat
(prestabilit)
Prioritate de Prioritate pentru
încălzire/răcire partea cu
cererea cea
(b)
mai mare
1 2 3
1 2 3
întrerupătorul cu
necesară şi cablajul
Termostat Configuraţie
Fără termostat • SS2-3=OFF
• cablaj: (fără)
1 2 3 4
• SS2-3=ON
• cablaj:
1 2 3 4
Termostat numai • SS2-3=ON
pentru încălzire
• cablaj: (vezi
manualul de
instalare al
setului
termostatului
de încăpere)
Termostat cu • SS2-3=ON
comutator de
• cablaj: (vezi
încălzire/răcire
manualul de
instalare al
setului
termostatului
de încăpere)
(a) Pompa se va opri când încălzirea/răcirea spaţiului este decuplată sau când apa
ajunge la temperatura dorită aşa cum s-a fixat pe interfaţa utilizatorului. Cu
4
încălzirea/răcirea spaţiului cuplată, pompa va funcţiona apoi la fiecare 5 minute
timp de 3 minute pentru a controla temperatură apei.
8.3. Configurarea funcţionării pompei
4
INFORMAŢII
Pentru a
"8.8. Configurarea turaţiei pompei" la pagina 26.
Fără termostat de încăpere: Comutator DIP SS2-3=OFF
Când la unitatea interioară nu este conectat un termostat,
funcţionarea pompei va fi determinată de temperatura apei la ieşire.
Pentru a forţa funcţionarea continuă a pompei când nu este conectat
un termostat de încăpere procedaţi după cum urmează:
- fixaţi întrerupătorul cu pârghie SS2-3 în poziţia ON,
- scurtcircuitaţi bornele cu numerele 1-2-4 de pe regleta
de conexiuni din cutia de distribuţie.
Cu termostat de încăpere comutator DIP: SS2-3=ON
Când termostatul este conectat la unitatea interioară, pompa va
funcţiona continuu ori de câte ori există o cerere de încălzire sau
răcire de la termostat.
Valoare de referinţă dublă:
Când valoarea de referinţă dublă este activată, funcţionarea pompei
va fi determinată în funcţie de situaţia comutatorului DIP SS2-3 şi
a contactelor de selectare a valorii de referinţă. Consultaţi graficul de
mai jos.
INFORMAŢII
Când valoarea de referinţă dublă este activată, nu este
posibilă "funcţionarea continuă forţată a pompei". Când
SS2-3 este pe ON în timp ce SP1 şi SP2 sunt ambele
închise, funcţionarea pompei va fi precum "cu termostat de
încăpere", iar a doua valoare de referinţă va fi valoarea de
referinţă aplicabilă. Vezi tabelul de mai jos.
Următorul tabel rezumă configuraţia şi cablajul necesar la regleta de
conexiuni (X2M: 1, 2, 4) în cutia de distribuţie. Funcţionarea pompei
este specificată în coloana a treia. Ultimele trei coloane indică dacă
următoarea funcţionalitate este disponibilă pe interfaţa utilizatorului
( ) sau este manevrată de contactele de selectare a valorii de
UI
referinţă SP1 şi SP2:
• cuplarea/decuplarea încălzirii sau răcirii spaţiului (y)
• comutarea încălzire/răcire (=)
• temporizatoare de program pentru încălzire şi răcire (pr)
Funcţionarea
y y y y
pompei
determinat de
temperatura
(a)
apei la ieşire
UI
X2M
cuplată când
încălzirea
sau răcirea
spaţiului este
X2M
UI
y
( )
cuplată
cuplată când
încălzirea este
cerută de
termostatul
T
de încăpere
cuplată când
încălzirea sau
răcirea este
cerută de
T
termostatul
de încăpere
regla turaţia pompei,
Manual de instalare
= = = = p p p p r r r r
UI UI
UI UI
— —
T —
consultaţi
24
