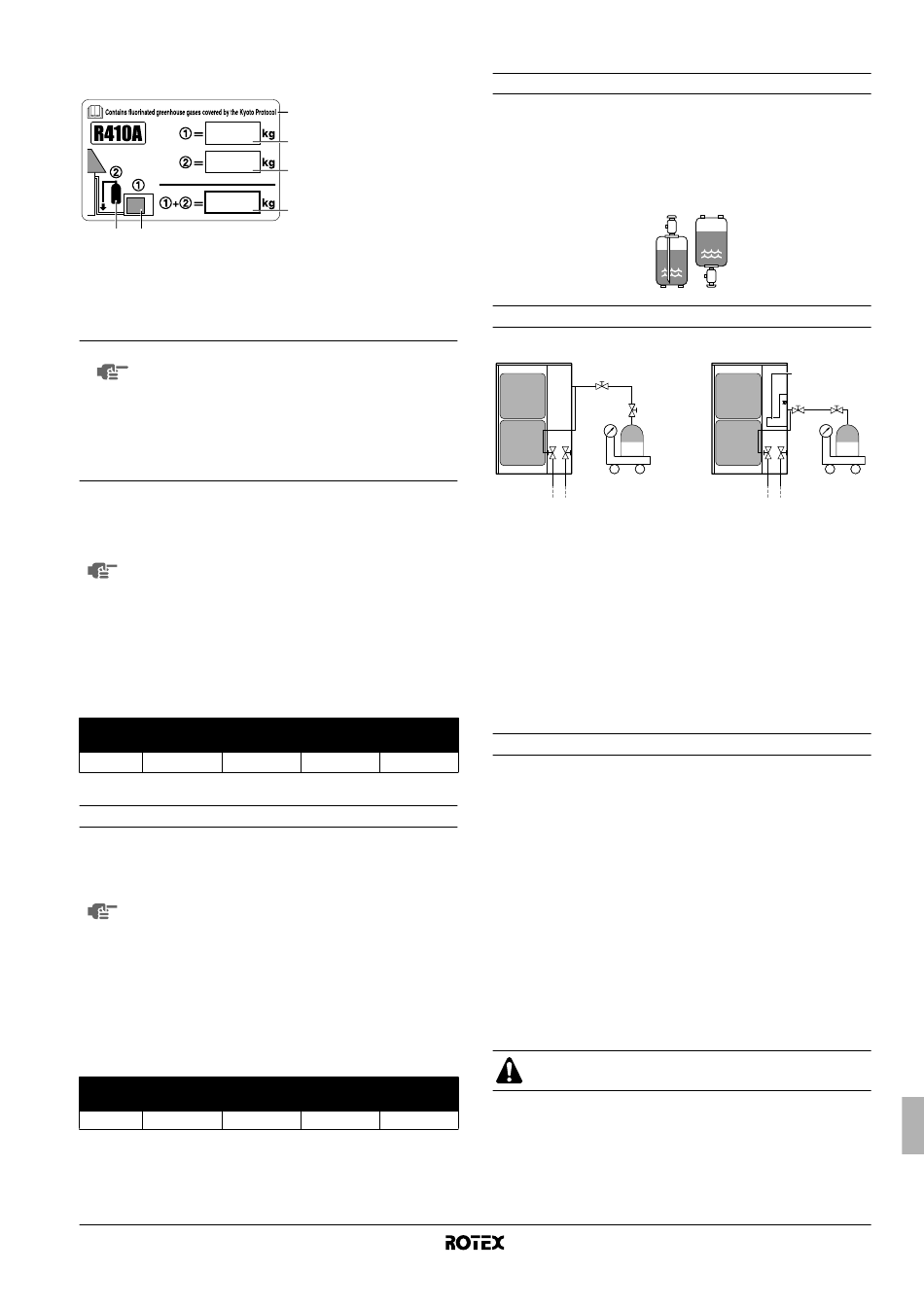

Eticheta completată trebuie lipită pe interiorul produsului şi în
apropiere de orificiul de încărcare al produsului (de ex., pe interiorul
capacului pentru deservire).
6 5
Aplicarea naţională a reglementării UE la anumite
NOTĂ
gaze fluorurate cu efect de seră poate cere utilizarea
limbii naţionale oficiale corespunzătoare pe unitate.
Prin urmare se asigură împreună cu unitatea o
etichetă suplimentară de gaz fluorurat cu efect de seră
în mai multe limbi.
Instrucţiunile de lipire sunt ilustrate pe dosul acelei
etichete.
8.2. Calculul încărcăturii suplimentare de agent
frigorific
Lungimea tubulaturii este lungimea unică de tubulatură de
gaz sau lichid, care este mai lungă.
Încărcarea suplimentară nu este necesară dacă lungimea tubulaturii
este mai mică de 10 m.
Dacă lungimea tubulaturii este de peste 10 m, determinaţi cantitatea
suplimentară de agent frigorific de încărcat utilizând tabelul de mai
jos.
Tabel 1: Încărcătura suplimentară de agent frigorific <unitate: kg>
Lungimea tubulaturii agentului frigorific
3~10 m 10~20 m 20~30 m
(a)
0,54 1,08
(a) Nu este nevoie de încărcare suplimentară
Reîncarcare completă
Dacă este necesară o reîncărcare completă (după scăpări, etc.),
consultaţi tabelul de mai jos pentru a determina cantitatea necesară
de agent frigorific.
Înainte de reîncărcare, aveţi grijă să executaţi şi uscarea
cu vid a tubulaturii interne a unităţii. Pentru a proceda
astfel, utilizaţi orificiul intern pentru deservirea unităţii. Nu
folosiţi ştuţurile pentru deservire situate pe ventilul de
închidere (vezi "6.3. Instrucţiuni la manipularea ventilului
de închidere" la pagina 10), deoarece uscarea cu vid nu
poate fi efectuată corespunzător de la aceste ştuţuri.
Unităţile exterioare au 1 ştuţ tubulatură. Este între
schimbătorul de căldură şi ventilul cu 4 căi.
Tabel 2: Cantitatea totală de încărcare <unitate: kg>
Lungimea tubulaturii agentului frigorific
3~10 m 10~20 m 20~30 m
4,5 5,0 5,6
RRRQ011~016AAV1+Y1
Unitate exterioară pentru pompă termică aer la apă
4PW55782-1B
1 încărcătura de agent
4
frigorific din fabrică a
produsului:
1 vezi placa de identificare
a unităţii
2
2 cantitatea suplimentară
de agent frigorific
încărcat la faţa locului
3
3 încărcătura totală de
agent frigorific
4 Conţine gaze fluorurate
cu efect de seră cuprinse
în Protocolul de la Kyoto
5 unitatea exterioară
6 butelie de agent frigorific
şi distribuitor pentru
încărcare
30~40 m 40~50 m
1,62 2,16
30~40 m 40~50 m
6,1 6,7
8.3. Metoda pentru adăugarea de agent frigorific
Precauţii la adăugarea R410A
■
Aveţi grijă să încărcaţi agentul frigorific în stare lichidă în
conducta de lichid. Întrucât R410A este un agent frigorific mixt,
compoziţia sa se modifică dacă este încărcat în stare gazoasă,
ne mai putând fi asigurată funcţionarea normală a sistemului.
■
Înainte de umplere, verificaţi dacă butelia de agent frigorific are
ataşat sau nu un sifon, şi poziţionaţi corespunzător butelia.
Umplerea cu utilizarea
unei butelii cu un sifon
ataşat.
Încărcaţi agentul frigorific cu
butelia în poziţie verticală.
Cum se racordează rezervorul?
V1
4
5
1 2
6
3
1 Ventilul de închidere al liniei de lichid
2 Ventilul de închidere al liniei de gaz
3 Spre unitatea interioară
4 Ventil A
5 Rezervor de R410A
6 Instrument de măsură
7 Placă de fixare a tubulaturii
Când rezervorul de agent frigorific este racordat şi operaţiunea
specificată este efectuată, cantitatea corespunzătoare de agent
frigorific va fi încărcată în sistem. Agentul frigorific trebuie încărcat în
conformitate cu procedeul descris mai jos.
Încărcarea în timp ce unitatea exterioară nu funcţionează
Vezi figura din "Cum se racordează rezervorul?" la pagina 13
1 Determinaţi cantitatea de agent frigorific ce urmează a fi
încărcat suplimentar consultând punctul "Încărcătura de agent
frigorific" în "Calculul încărcăturii suplimentare de agent
frigorific" la pagina 13 şi înscrieţi cantitatea pe "Eticheta
încărcăturii suplimentare de agent frigorific" lipită pe unitate.
2 După ce uscarea cu vid este terminată, deschideţi ventilul A şi
încărcaţi agentul frigorific suplimentar în starea sa lichidă prin
orificiul pentru întreţinere de pe ventilul de închidere pentru
lichid luând în considerare următoarele instrucţiuni:
- Cuplaţi alimentarea de la reţea a unităţii exterioare şi unităţii
interioare (disjunctorul principal cuplat).
- Verificaţi ca ventilele de închidere pentru gaz şi lichid să fie
închise.
- Opriţi compresorul şi încărcaţi cantitatea specificată de agent
frigorific.
Pentru a evita defectarea compresorului. Nu încărcaţi mai
mult agent frigorific decât cantitatea specificată.
Umplerea cu utilizarea
unei butelii fără un sifon
ataşat
Încărcaţi agentul frigorific cu
butelia cu capul în jos.
Y1
7
4
5
1 2
6
3
