Bauseitige Verkabelung

WARNUNG
■
In der festen Verkabelung muss ein Hauptschalter
oder ein anderer Schaltmechanismus installiert sein,
bei dem beim Abschalten alle Pole getrennt werden.
Die Installation muss den entsprechenden örtlichen
und nationalen
entsprechen.
■
Schließen Sie die Stromversorgung aus, bevor Sie
Anschlüsse vornehmen.
■
Alle bauseitigen Kabel und Komponenten müssen
von einem zugelassenen Elektriker installiert werden
und den jeweiligen europäischen und nationalen
Vorschriften entsprechen.
■
Die Verkabelung muss gemäß den unten auf-
geführten Anweisungen und dem Elektroschaltplan
durchgeführt werden, der der Einheit beiliegt.
■
Es muss ein eigener Netzanschluss vorhanden sein.
Schließen Sie auf keinen Fall andere Geräte an diese
Netzleitung an.
■
Achten Sie darauf, einen Erdungsanschluss her-
zustellen. Erden Sie das Gerät nicht über eine
Energieleitung, einen Überspannungsableiter oder ein
Telefon. Ist das Gerät nur unzureichend geerdet, kann
es zu elektrischem Schlag kommen.
■
Installieren Sie unbedingt einen Erdschluss-Strom-
unterbrecher (30 mA). Missachtung kann elektrische
Schläge verursachen.
Übersicht

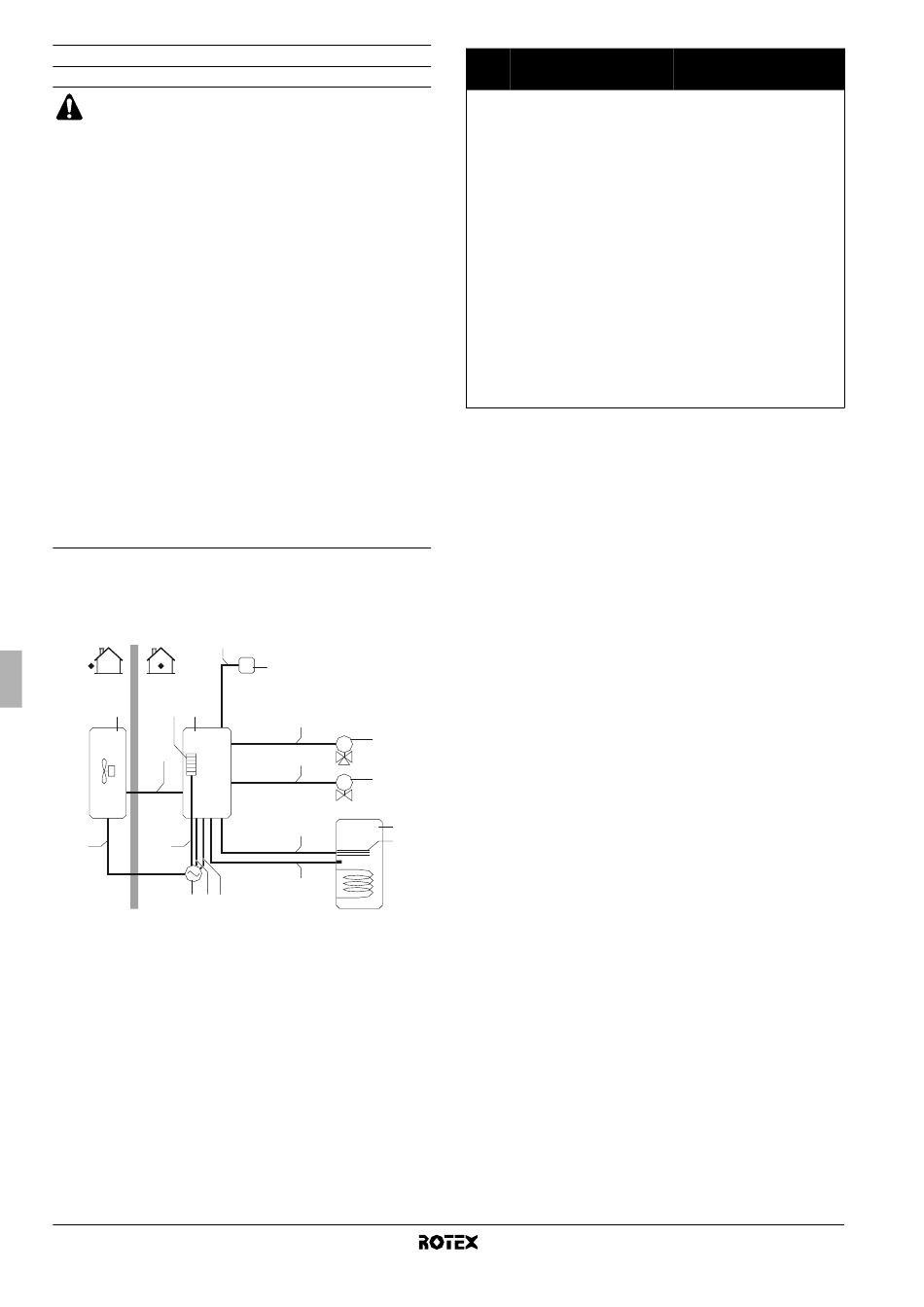

Nachfolgende Abbildung gibt einen Überblick der erforderlichen
bauseitigen Verkabelung zwischen einigen Teilen der Anlage. Siehe
auch "Typische Inbetriebnahmebeispiele" auf Seite 3.
4
B C D
2
1 3
A 10 9
A Eigener Netzanschluss
für Außengerät,
Reserveheizung und
Zusatzheizung
B Außeneinheit
C Reserveheizung
D Inneneinheit
E Raumthermostat
(bauseitig, optional)
Installationsanleitung
12
Vorschriften und Gesetzen
T
E
5
F
M
6
G
M
H
7
I
8
F 3-Wege-Ventil für
Brauchwassertank
(bauseitig, optional)
G 2-Wege-Ventil für
Kühlbetrieb (bauseitig,
optional)
H Brauchwassertank
(optional)
I Zusatzheizung
(optional)
Element Beschreibung
1 Netzkabel für Außeneinheit
2 Netzanschluss und
Kommunikationskabel der
Inneneinheit
3 Netzkabel für Reserveheizung
4 Raumthermostat-Kabel
5 Steuerkabel des 3-Wege-
Ventils
6 Steuerkabel des 2-Wege-
Ventils
7 Netzanschluss und Thermo-
schutzkabel der Zusatzheizung
8 Thermistorkabel
9 Netzanschlusskabel der
Zusatzheizung
10 Stromversorgungskabel von
Niedertarif-Netzanschluss
(spannungsfreier Kontakt)
(a) Siehe Typenschild des Außengerätes
2
(b) Kabelquerschnitt 2,5 mm
(c) Siehe Tabelle unter "Anschließen der Stromversorgung der Reserveheizung" auf
Seite 13.
(d) Kabelquerschnitt mindestens 0,75 mm
(e) Der Thermistor und das Anschlusskabel (12 m) werden mit dem Sanitär-
Wassertank geliefert.
Innenverkabelung - Teileübersicht
Siehe mitgelieferten Innen-Schaltplan (Innenseite der Abdeckung
des Schaltkastens des Innengerätes).
Abkürzungen sind nachfolgend aufgeführt:
A1P.................. Hauptleiterplatte
A2P.................. Fernbedienung Leiterplatte (Benutzerschnittstelle)
A3P.................. Thermostat
(bauseitig, PC= interner Hauptstromkreis)
A4P.......... * ..... Adresskarte für Kit für entfernten Alarm
E1H.................. Reserveheizungselement 1
E2H.................. Reserveheizungselement 2
E3H.................. Reserveheizungselement 3
E4H..........# ..... Zusatzheizung
F1B .................. Sicherung der Reserveheizung
F2B ..........# ..... Sicherung der Zusatzheizung
F1T .................. Überhitzungssicherung (250 V, 94°C)
FU1.................. Sicherung 3,15 A T 250 V
FU2.................. Sicherung 5 A T 250 V
FuR,FuS .......... Sicherung 5 A 250 V für Platine für Kit für entfernten
Alarm
K1M ................. Schütz der Reserveheizung Stufe 1
K2M ................. Schütz der Reserveheizung Stufe 2
K3M .........# ..... Schütz der Zusatzheizung
K4M ................. Pumpen-Relais
K5M ................. Schaltschütz
Abschalten
M1P ................. Pumpe
M2S .......## ..... 2-Wege-Ventil für Kühlbetrieb
M3S .........# ..... 3-Wege-Ventil: Bodenheizung/Brauchwasser
PHC1 ............... Optokoppler Eingangs-Schaltkreis
Q1DI ................ Erdschluss-Schutzvorrichtung
Q1L.................. Thermoschutz der Reserveheizung
Q2L,Q3L ..# ..... Thermoschutz der Zusatzheizung
R1T.................. Wärmetauscher-Thermistor am Wasseraustritt
R2T.................. Thermistor der Reserveheizung am Wasseraustritt
R3T.................. Kältemittel auf der Flüssigkeitsseite des Thermistors
R4T.................. Thermistor am Wasserzufluss
R5T..........# ..... Thermistor für Brauchwasser
S1L .................. Strömungsschalter
Erforder-
liche Anzahl Maximaler
der Leiter Betriebsstrom
(a)
2+GND
(b)
3+GND
(c)
2+GND
oder
3+GND
(d)
3 oder 4 100 mA
(d)
2+GND 100 mA
(d)
2+GND 100 mA
(b)
4+GND
(e)
2
2+GND 13 A
2 (d)
100 mA
2
Die verwendeten
für Reserveheizung; allpoliges
RKHBH/X016AB
