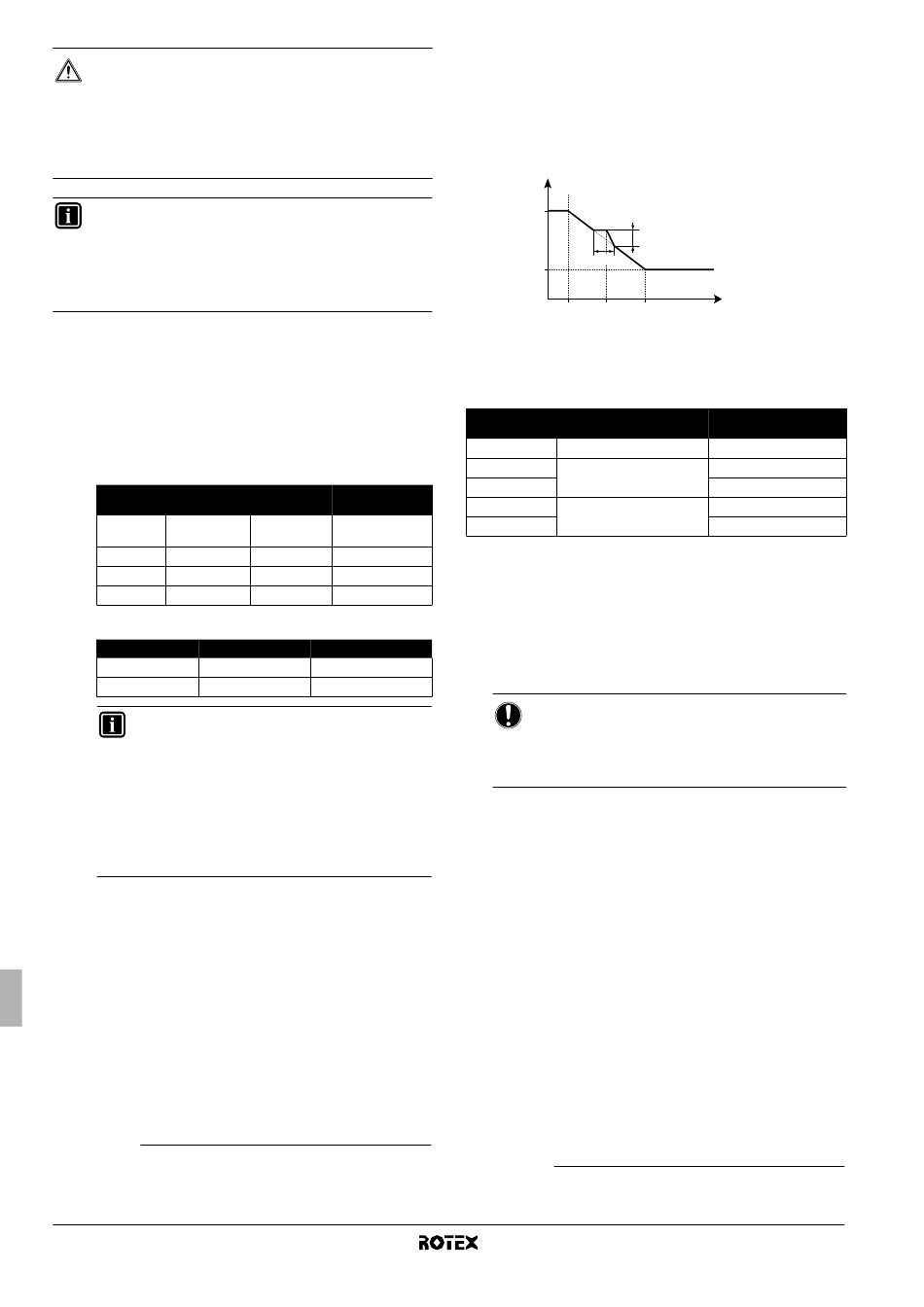

ATTENTION
Il incombe à l'installateur de veiller à ce qu'aucune
situation indésirable ne se produise et à ce que tous les
équipements de sécurité soient mis en place de manière
conforme à la législation applicable.
Rotex ne pourra être tenu responsable des dommages
résultant du non-respect de cette consigne.
INFORMATIONS
Le signal de permission X1–X2 peut uniquement être
utilisé pour le fonctionnement bivalent OU le signal de
permission pour le chauffage d'appoint externe.
Les deux fonctions ne peuvent pas être utilisées en même
temps.
[d] Alimentation électrique à tarif réduit/Valeur de décalage local
loi d'eau
Alimentation électrique à tarif réduit
■ [d-00] Coupure des chauffages: définit quels chauffages sont
éteints lorsque le signal de tarif préférentiel de la compagnie
d'électricité est reçu.
Si [d-01]=1 ou 2 et le signal de tarif réduit de la compagnie
d'électricité est reçu, les dispositifs suivants seront arrêtés.
Uniquement pour le modèle RKHW*
[d-00] Compresseur
0 Arrêt forcé
(par défaut)
1 Arrêt forcé
2 Arrêt forcé
3 Arrêt forcé
Uniquement pour le modèle RKHTS
[d-00] Compresseur
0 (par défaut) Arrêt forcé
2 Arrêt forcé
INFORMATIONS
■
Les réglages [d-00] 1, 2 et 3 ne sont significatifs
que si l'alimentation électrique à tarif réduit est
de type 1 ou si l'unité intérieure est raccordée
à une alimentation électrique à tarif normal (via
30-31 X2M) et que le chauffage d'appoint et le
surchauffage
à l'alimentation électrique à tarif réduit.
■
Pour le modèle RKHTS, ne sélectionnez pas
la valeur 1 ou 3.
■ [d-01] Raccordement de l'unité à l'alimentation électrique
à tarif préférentiel: définit si oui ou non l'unité extérieure est
reliée à une alimentation électrique à tarif préférentiel.
Si [d-01]=0, l'unité est connectée à une alimentation
électrique normale (valeur par défaut).
Si [d-01]=1 ou 2, l'unité est reliée à une alimentation
électrique à tarif réduit. Dans ce cas, le câblage nécessite
une installation spécifique
"Raccordement à une alimentation électrique à tarif réduit" à
la page 21.
Lorsque le paramètre [d-01]=1 au moment où le signal de
tarif réduit est envoyé par la compagnie d'électricité, ce
contact s'ouvrira et l'unité passera en mode d'arrêt forcé
Si le paramètre [d-01]=2 au moment où le signal de tarif
réduit est envoyé par la compagnie d'électricité, ce contact
se fermera et l'unité passera en mode d'arrêt forcé
(1) Uniquement pour les ballons avec dispositif de surchauffage intégré (RKHW*)
(2) Uniquement pour les ballons sans dispositif de surchauffage (RKHTS)
(3) Lorsque le signal est à nouveau libéré, le contact sans tension se fermera
et l'unité recommencera à fonctionner. Il est dès lors important de laisser
la fonction de redémarrage automatique activée. Reportez-vous à la
section "[3] Redémarrage automatique" à la page 29.
Manuel d'installation
38
(1)
:
Chauffage
d'appoint Surchauffage
Arrêt forcé Arrêt forcé
Arrêt forcé Autorisée
Autorisée Arrêt forcé
Autorisée Autorisée
(2)
:
Chauffage d'appoint
Arrêt forcé
Autorisée
ne sont pas raccordés
comme expliqué dans
(3)
.
(4)
.
Valeur de décalage local loi d'eau
Le réglage de la valeur de décalage local loi d'eau est seulement
pertinent si la loi d'eau (reportez-vous au réglage sur place "[1] Loi
d'eau" à la page 28) est sélectionnée.
■ [d-03] Valeur de décalage local loi d'eau détermine la valeur
de décalage de la loi d'eau autour d'une température
extérieure de 0°C.
T
t
[1-02]
L
R
[1-03]
[1-00] 0°C [1-01]
T Température d'eau cible
t
T Température extérieure
A
R Plage
L Valeur de décalage local
[1-00]~[1-04] Réglages sur place en vigueur de la loi d'eau [1]
Plage de températures
[d-03] extérieures (T
0 —
1
–2°C~2°C
2
3
–4°C~4°C
4
[E] Relevé d'information de l'unité
■ [E-00] Relevé de la version du logiciel (exemple: 23)
■ [E-01] Relevé de la version EEPROM (exemple: 23)
■ [E-02] Relevé de l'identification du modèle de l'unité
(exemple: 11)
■ [E-03] Relevé de la température de réfrigérant liquide
■ [E-04] Relevé de la température d'eau d'entrée
REMARQUE
Les relevés [E-03] et [E-04] ne sont pas rafraîchis en
permanence. Les relevés de température sont mis
à jour après avoir parcouru à nouveau les premiers
codes du réglage sur place uniquement.
(4) Lorsque le signal est à nouveau libéré, le contact sans tension s'ouvrira et
l'unité recommencera à fonctionner. Il est dès lors important de laisser la
fonction de redémarrage automatique activée. Reportez-vous à la section
"[3] Redémarrage automatique" à la page 29.
Unité intérieure pour système de pompe à chaleur air à eau
T
A
) Valeur de décalage local
A
—
2
4
2
4
RKHBH/X016BB
4PW62576-2 – 10.2010
