Accessori forniti insieme all'unità
(Vedere la figura 1)
1 Manuale d'installazione
2 Manuale d'uso
3 Foglio di istruzioni per il disimballaggio
4 Schema elettrico
5 Kit dell'interfaccia utente (comando a distanza, 4 viti di
fissaggio, 2 tappi)
6 Viti di fissaggio del pannello superiore
7 Viti di fissaggio del pannello acustico inferiore
8 Guarnizione (piccola)
9 Guarnizione (grande)
10 Materiale isolante per pannello superiore
11 Kit per il sollevamento dell'unità (2 pannelli, 3 viti)
12 Kit di collegamento delle tubazioni del refrigerante (4 tubi, 2 viti,
2 morsetti)
P '
ANORAMICA DELL UNITÀ INTERNA

Componenti principali

9 7 17 2 18 19
8 7 11
3
RKHBRD011~016AAV1+Y1
Unità interna per sistema a pompe di calore aria-acqua
4PW55786-1

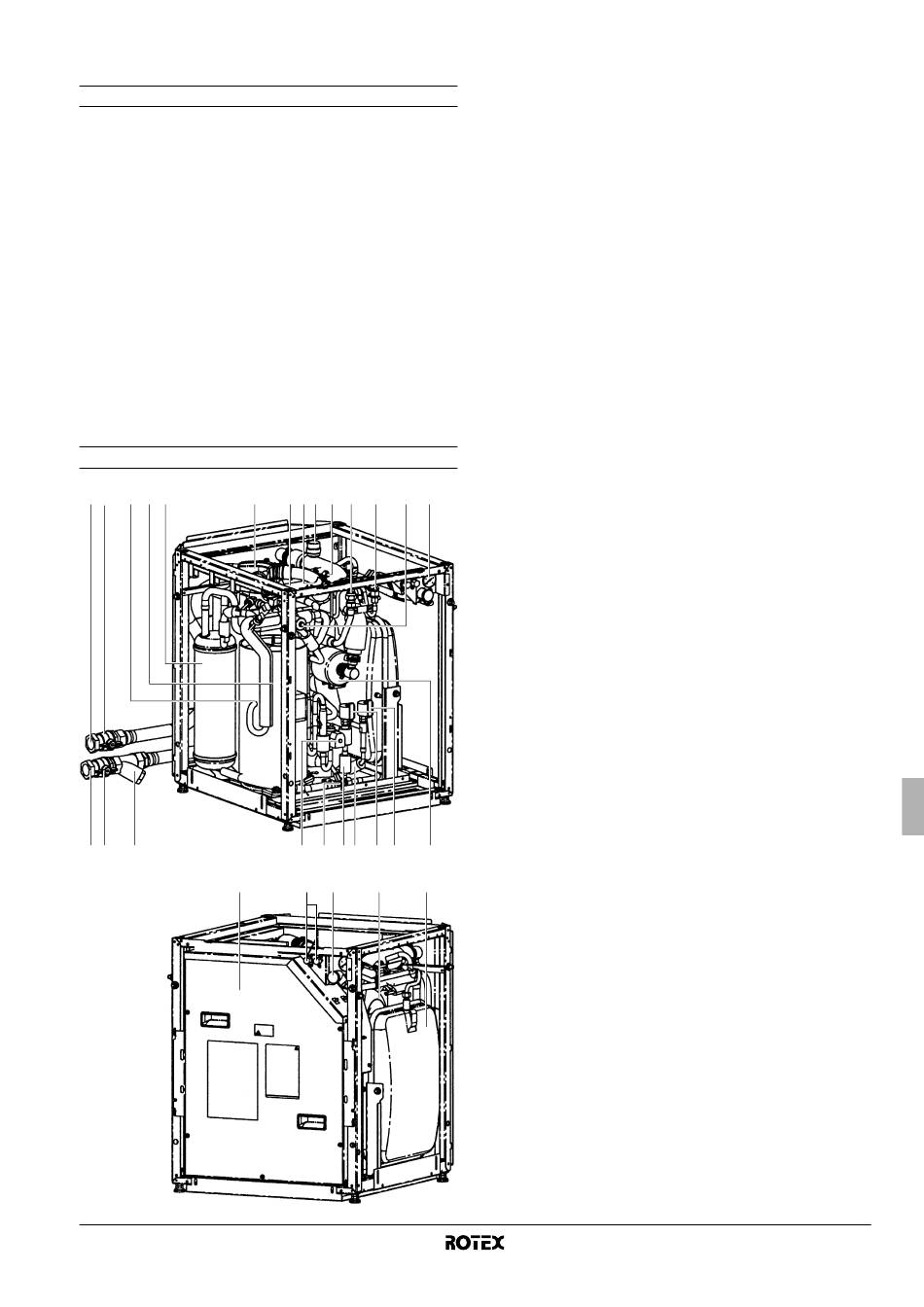

4 2 1 22 6 5 20 13
21 10 2 2 23 23 14
16 15 2 12
1. Valvola di spurgo dell'aria
L'aria restante nel sistema idraulico del refrigeratore viene
automaticamente eliminata attraverso la valvola di spurgo
dell'aria.
2. Sensori della temperatura (termistori)
I sensori di temperatura determinano la temperatura dell'acqua
e del refrigerante in punti diversi del circuito.
3. Quadro elettrico
Il quadro elettrico contiene i componenti elettrici ed elettronici
principali dell'unità interna.
4. Scambiatori di calore
5. Attacco del refrigerante liquido R410A
6. Attacco del refrigerante gassoso R410A
7. Valvole di chiusura
Le valvole di chiusura sull'attacco di ingresso e sull'attacco di
uscita dell'acqua consentono l'isolamento del circuito idraulico
dell'unità interna dal circuito idraulico dell'acqua residenziale.
Questo agevola il drenaggio e la sostituzione dei filtri dell'unità
interna.
8. Attacco d'ingresso acqua
9. Attacco d'uscita acqua
10. Valvola di scarico
11. Filtro dell'acqua
Il filtro dell'acqua elimina la sporcizia dall'acqua per evitare
l'eventuale danneggiamento della pompa stessa o il blocco
dell'evaporatore. Il filtro dell'acqua deve essere pulito regolar-
mente. Vedere "Interventi di manutenzione" a pagina 34.
12. Serbatoio di espansione (12 l)
La valvola di scarico del serbatoio di espansione consente di
drenare l'acqua residua nel serbatoio di espansione dopo il
drenaggio tramite la valvola di scarico.
13. Manometro
Il manometro consente la lettura della pressione dell'acqua nel
circuito idraulico.
14. Pompa
La pompa provoca la circolazione dell'acqua.
15. Valvola di sicurezza
La valvola di sicurezza impedisce una pressione eccessiva
dell'acqua nel circuito idraulico, aprendosi a 3 bar e scaricando
parte dell'acqua.
16. Aperture di servizio R134a
17. Compressore
18. Accumulatore
19. Valvola tridirezionale
La valvola tridirezionale motorizzata controlla se l'uscita
dell'acqua viene utilizzata per il riscaldamento dell'ambiente
oppure per il serbatoio dell'acqua calda per usi domestici.
20. Valvola quadridirezionale
21. Valvola bidirezionale
22. Disgiuntore termico
23. Valvola d'espansione elettronica
