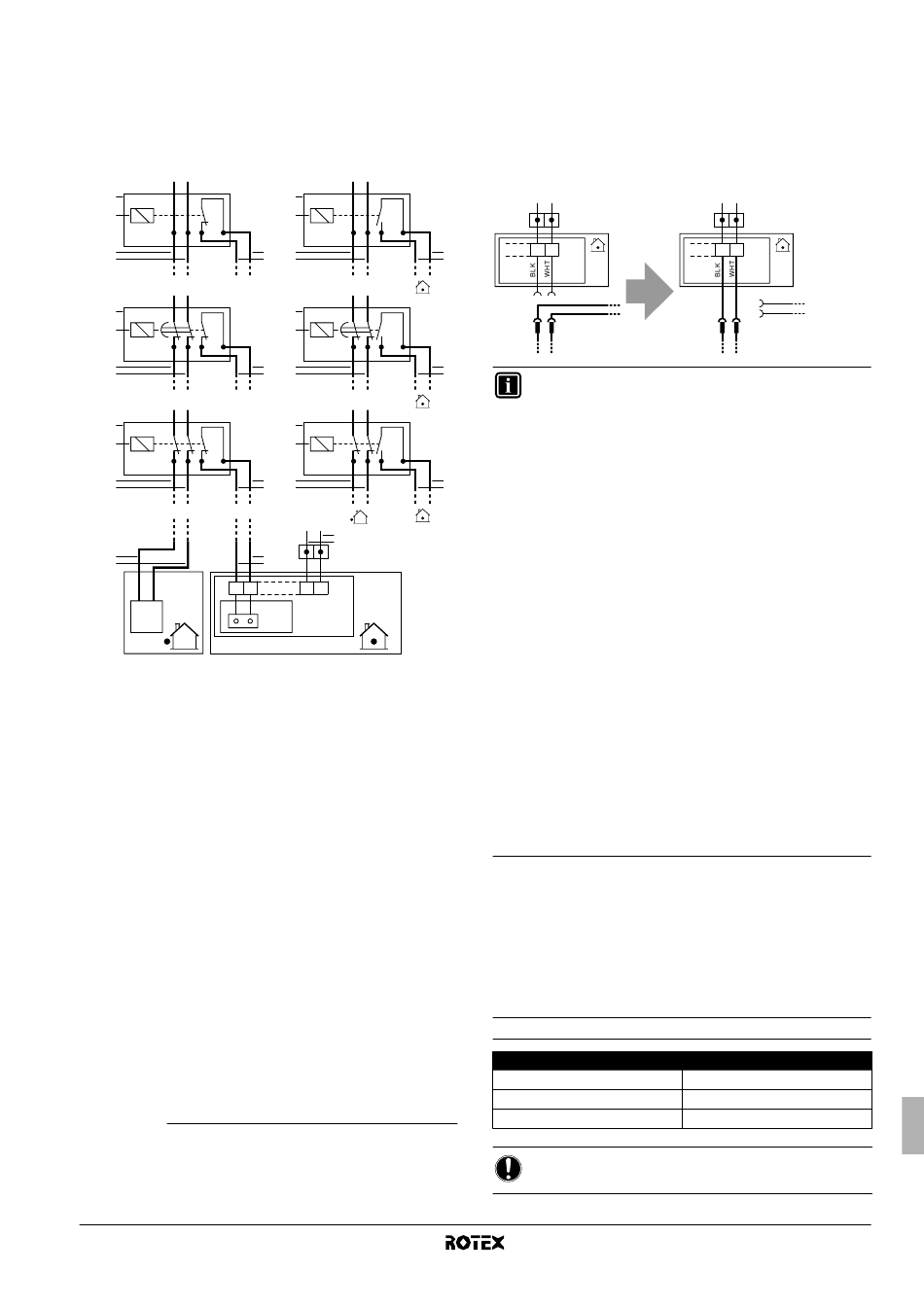

Posibles tipos de suministro a tarifa reducida
Las posibles conexiones y requisitos para conectar el equipo a esta
conexión de suministro eléctrico se muestran en la siguiente
ilustración:
[d-01]=1
1 L N
1
S2S
2
3
L N
2
1
2 S2S
3
3 L N
1
2 S2S
3
3
17 18
1 Caja de suministro eléctrico a tarifa reducida
2 Receptor que controla la señal de la compañía eléctrica
3 Suministro eléctrico a la unidad exterior (consulte el
manual de instalación suministrado con la unidad exterior)
4 Contacto desenergizado a la unidad interior
5 Suministro eléctrico a tarifa normal
Cuando la unidad exterior está conectada a una conexión de
suministro a tarifa reducida, el contacto desenergizado del receptor
que controla la señal a tarifa reducida de la compañía eléctrica debe
conectarse a las abrazaderas 17 y 18 de X2M (tal y como se muestra
en la ilustración de arriba).
Cuando el parámetro [d-01]=1 en el momento en que la compañía
eléctrica envía la señal de tarifa reducida, ese contacto se abrirá y la
unidad se conmutará en modo de apagado forzado
Cuando el parámetro [d-01]=2 en el momento en que la compañía
eléctrica envía la señal de tarifa reducida, ese contacto se cerrará
y la unidad se conmutará en modo de apagado forzado
Tipo 1
Este tipo de suministro eléctrico a tarifa reducida no se interrumpe.
Tipo 2
Este tipo de suministro eléctrico a tarifa reducida se interrumpe
después de que transcurra el tiempo.
Tipo 3
Este tipo de suministro eléctrico a tarifa reducida se interrumpe
inmediatamente.
(1) Cuando la señal se emite de nuevo, el contacto desenergizado se cerrará
y la unidad reiniciará el funcionamiento. Por lo tanto, es importante dejar
activada la función de reinicio automático. Consulte "[3] Reinicio
automático" en la página 28.
(2) Cuando la señal se emite de nuevo, el contacto desenergizado se abrirá
y la unidad reiniciará el funcionamiento. Por lo tanto, es importante dejar
activada la función de reinicio automático. Consulte "[3] Reinicio
automático" en la página 28.
RKHBH/X008BB
Unidad interior para sistema de bomba de calor de aire-agua
4PW62574-2 – 10.2010
[d-01]=2
1 L N
1
S2S
2
4 3
L N
2
1
2 S2S
4 3
3 L N
1
2 S2S
4 3
L N
5
4
30 31 X2M
A1P
X40A
(1)
.
(2)
.
Conecte la unidad interior a una fuente de alimentación de tarifa
normal.
Si la fuente de alimentación a tarifa reducida es del tipo 2 o 3
(interrupción de la alimentación de la fuente de alimentación
principal a la unidad exterior), conecte la unidad interior a una fuente
de alimentación a tarifa normal para permitir el control y el
funcionamiento interiores continuos (p.ej., bomba).
Desconecte el terminal X6YA de X6Y y conecte X6YB a X6Y.
L N
30 31 X2M
4
X6YB
X6YA
X6Y
4
INFORMACIÓN
■
Si la función de suministro eléctrico de tarifa reducida
está activada, la función de secado del revestimiento
no puede activarse.
■
Cuando conecte el equipo a un suministro eléctrico
de tarifa reducida, cambie el ajuste de campo [d-01].
Cuando el suministro eléctrico de tarifa reducida sea
4
de tipo 1 o la unidad interior se encuentre conectada
a un suministro eléctrico de tarifa normal (a través de
30-31, X2M), cambie los dos ajustes de campo [d-01]
y [d-00]. Consulte "[d] Suministro eléctrico a tarifa
reducida/Valor de desviación local dependiente de las
condiciones climáticas" en la página 37.
■
Si el suministro eléctrico de tarifa reducida es de tipo 1
o la unidad interior se encuentra conectada a un
suministro eléctrico de tarifa normal, la unidad entrará
en modo de apagado forzado.
Cuando se envíe la señal a tarifa reducida,
el indicador de control centralizado e parpadeará
para indicar que el suministro a tarifa reducida está
activado.
■
Si el suministro eléctrico de tarifa reducida es de tipo 2
ó 3 o la unidad interior no se encuentra conectada
a un suministro eléctrico de tarifa normal, no podrán
controlarse los calefactores. Este corte de suministro
no debe ser superior a 2 horas de duración o, de lo
contrario, se restablecerá el reloj de tiempo real del
control.
Durante el corte de suministro la pantalla del
controlador se mostrará en blanco.
7.4. Cambio de ubicación del controlador digital
El controlador digital viene ubicado desde fábrica en la unidad
interior. (Consulte "5.2. Componentes principales" en la página 10
para conocer la posición real). Si es necesario, se puede cambiar la
ubicación del controlador digital.
Tenga en cuenta que sólo se puede conectar 1 controlador digital
a la unidad interior.
Especificaciones del cable
Especificaciones del cable
Tipo
Sección
Longitud máxima
AVISO
El cableado de conexión no viene incluido.
L N
30 31 X2M
X6YA
X6YB
X6Y
Valor
2 hilos
2
0,75-1,25 mm
500 m
Manual de instalación
22
