Carga de agua

1 Conecte el suministro de agua a la válvula de drenaje y la
válvula de llenado (véase "Componentes principales" en la
página 6).
2 Asegúrese de que la válvula automática de purga de aire está
abierta (al menos 2 vueltas).
3 Llene agua hasta que el manómetro indique una presión de
2,0 bar aproximadamente. Purgue la máxima cantidad de aire
del circuito mediante las válvulas de purga de aire. El aire en el
interior del circuito de agua podría provocar fallos de
funcionamiento del calefactor auxiliar.
4 Asegúrese de que el recipiente del calefactor auxiliar está lleno
de agua abriendo la válvula de alivio de presión Debe salir
agua de la válvula.
■
NOTA Durante el llenado podría no ser posible eliminar
todo el aire del sistema. El aire residual se
eliminará a través de las válvulas de purga
automática de aire durante las primeras horas de
funcionamiento del sistema. Es posible que sea
necesario rellenar agua posteriormente.
■
La presión del agua indicada en el manómetro
variará dependiendo de la temperatura del agua
(mayor presión a mayor temperatura del agua).
No obstante, la presión del agua deberá
permanecer siempre por encima de 0,3 bar para
evitar que el aire penetre en el circuito.
■
La unidad podría eliminar algo del agua sobrante
a través de la válvula de alivio de presión.
■
La calidad del agua debe cumplir los requisitos de
la Directiva Europea 98/83/CE.
Aislamiento de tuberías
Se debe aislar el circuito de agua completo, incluyendo todos los
tubos, para evitar la condensación durante el funcionamiento en
modo refrigeración y la reducción de la capacidad de refrigeración y
calefacción.
Si la temperatura asciende por encima de los 30°C y la humedad
supera 80% de humedad relativa, el espesor del material sellante
deberá ser de al menos 20 mm para evitar que se forme condensa-
ción sobre la superficie de sellado.
Manual de instalación
12

Cableado de obra

ADVERTENCIA
■
En el cableado fijo deberá incorporarse, según la
reglamentación local y nacional pertinente, un
interruptor principal u otro medio de desconexión que
tenga una separación constante en todos los polos.
■
Corte la alimentación antes de realizar ninguna
conexión.
■
Todo el cableado y los componentes deben ser
instalados por un electricista autorizado y deben
cumplir con las regulaciones europeas y nacionales
pertinentes.
■
El cableado de obra debe realizarse según el
diagrama de cableado suministrado con la unidad y
las instrucciones proporcionadas a continuación.
■
Asegúrese de
alimentación eléctrica. nunca utilice una fuente de
energía eléctrica compartida con otro aparato.
■
Asegúrese de realizar una conexión a tierra. No
conecte la unidad a una tubería de uso general, a un
captador de sobretensiones o a líneas de tierra de
teléfonos. Si la conexión a tierra no se ha realizado
correctamente,
eléctricas.
■
Asegúrese de instalar un disyuntor diferencial de
fugas de tierra (30 mA). Si no obedece estas
indicaciones podría sufrir una electrocución.

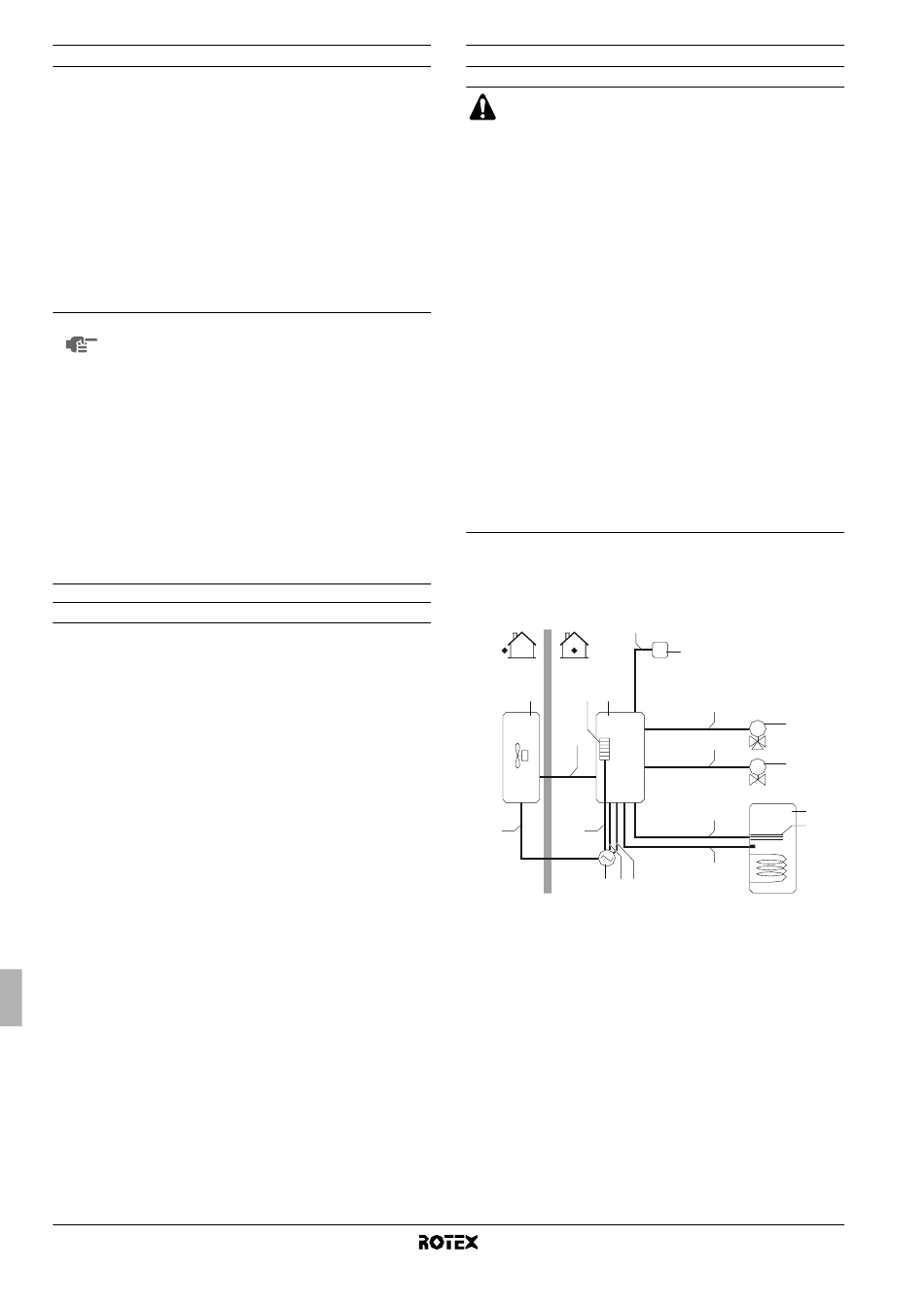

Vista general

La siguiente ilustración muestra el cableado de campo requerido
entre varios componentes de la instalación. Consulte también
"Ejemplos de aplicación típica" en la página 3.
4
B C D
2
1 3
A 10 9
A Alimentación indepen-
diente para la unidad
exterior, el calefactor
auxiliar y la resistencia
eléctrica
B Unidad exterior
C Calefactor auxiliar
D Unidad interior
E Termostato de la
habitación (suministro
independiente,
opcional)
Unidad interior para bomba de calor de aire-agua
utilizar un circuito propio
pueden producirse descargas
T
E
5
F
M
6
G
M
H
7
I
8
F Válvula de 3 vías para el
depósito de agua
caliente sanitaria
(suministro
independiente,
opcional)
G Válvula de 2 vías para el
modo refrigeración
(suministro indepen-
diente, opcional)
H Depósito de agua
caliente sanitaria
(opcional)
I Resistencia eléctrica
(opcional)
RKHBH/X016AB
4PW50205-1A
