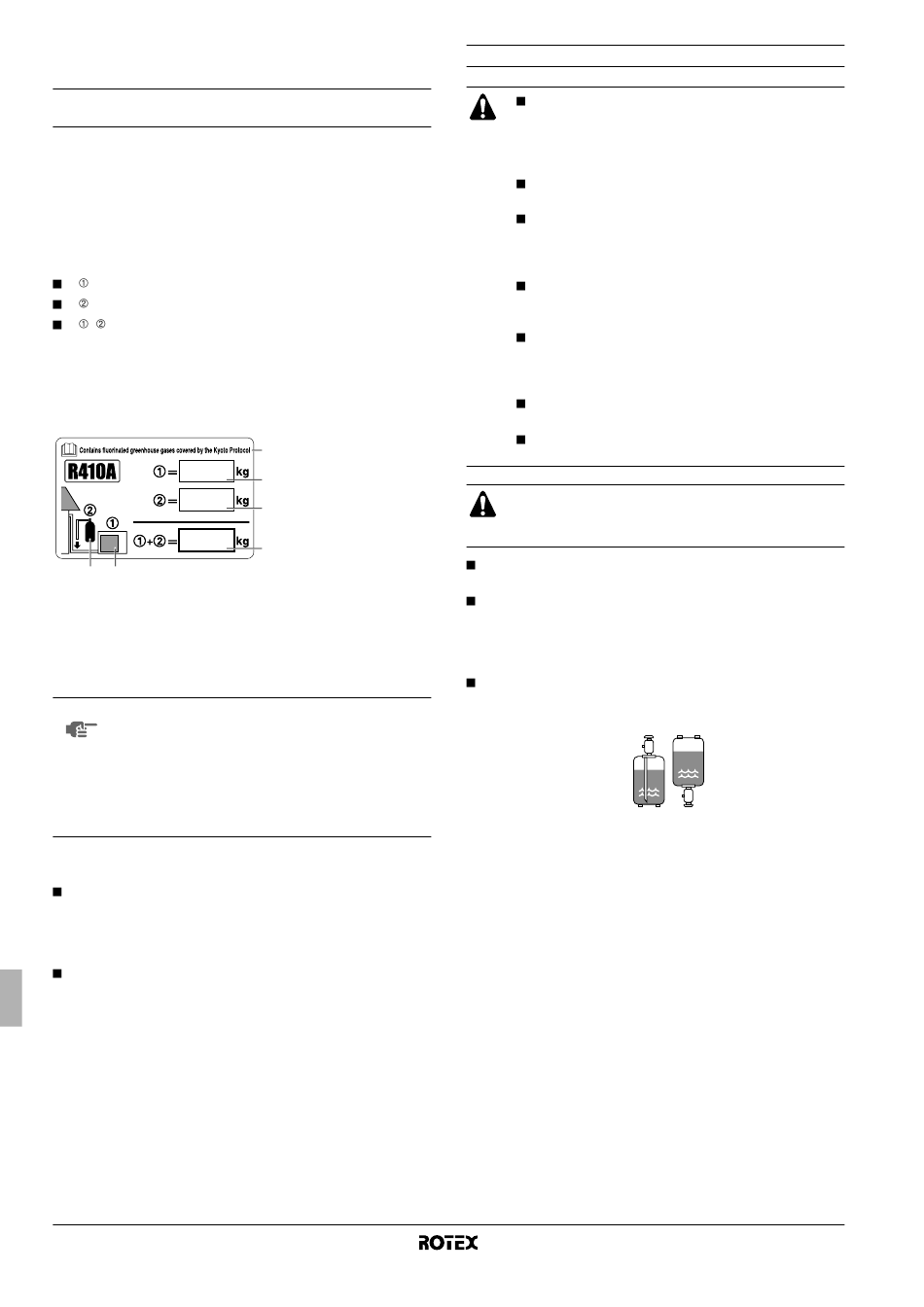

C
ARGA DE REFRIGERANTE
Información importante en relación al refrigerante
utilizado
Este producto contiene los gases fluorados de efecto invernadora
regulados por el Protocolo de Kioto. No vierta gases a la atmósfera.
Tipo de refrigerante: R410A
(1)
Valor GWP : 1975
(1)
GWP = global warming potential (potencial de calentamiento
global)
Rellene con tinta indeleble,
la carga de refrigerante de fábrica del producto,
la cantidad adicional de refrigerante cargado en campo y
+ la carga total de refrigerante
en la etiqueta sobre gases fluorados de efecto invernadero
suministrada con el producto.
La etiqueta rellenada debe pegarse en el interior del producto y
cerca de la conexión de carga del producto (p.ej. al dorso de la tapa
de servicio).
6 5
La aplicación nacional de la normativa europea sobre
NOTA
determinados gases fluorados de efecto invernadero
podría requerir proporcionar el idioma nacional oficial
adecuado en la unidad. Por lo tanto, el producto lleva
incluida una etiqueta en varios idiomas sobre gases
fluorados de efecto invernadero.
Las instrucciones sobre cómo y dónde pegar la
etiqueta figuran al dorso de la misma.
Para evitar que el compresor se averíe. No cargue más cantidad
de refrigerante que la cantidad especificada.
Esta unidad exterior viene cargada con refrigerante de fábrica.
Dependiendo de las medidas de los tubos y de las longitudes de
los mismos algunos sistemas requieren una carga adicional de
refrigerante. Consulte "Cálculo de la cantidad de refrigerante
adicional a cargar" en la página 12.
En caso de que sea necesaria una recarga, consulte "Recarga
completa" en la página 12.
Manual de instalación
11
1 Carga de refrigerante de
4
fábrica del producto:
véase placa de
1
especificaciones técnicas
de la unidad
2
2 Cantidad adicional de
refrigerante cargado en
campo
3
3 Carga total de
refrigerante
4 Contiene los gases
fluorados de efecto
invernadora regulados
por el Protocolo de Kioto
5 Unidad exterior
6 Cilindro del refrigerante y
dosificador de carga
Precauciones y recomendaciones generales
Cuando sea necesario
refrigeración por razones de mantenimiento, el
tratamiento y evacuación del refrigerante deberá
realizarse de acuerdo con las normas locales y
nacionales aplicables.
El refrigerante no puede cargarse hasta que se haya
terminado de instalar el cableado de obra.
Sólo debe cargarse refrigerante después de haber
efectuado la prueba de fugas y el secado por vacío
(ver "Prueba de fugas y deshumidificación por vacío"
en la página 10).
Cuando cargue un sistema, se debe observar la
precaución de jamás exceder la carga máxima
permisible, a raíz del riesgo de golpe de líquido.
Efectuar la carga con una sustancia inapropiada
puede provocar explosiones y accidentes, por lo que
siempre debe asegurarse de que se carga el
refrigerante (R410A) apropiado.
Las botellas de
lentamente.
Cuando cargue refrigerante, utilice siempre guantes
protectores y proteja sus ojos.
PELIGRO
Si la unidad está bajo tensión, cierre, por favor, el panel
frontal cuando deje la unidad desatendida.
Esta unidad necesitará una carga de refrigerante adicional
dependiendo de la longitud de tubería de refrigerante instalada.
Asegúrese de cargar el refrigerante en estado líquido a la
tubería de líquido. Puesto que el R410A es una mezcla de
refrigerantes, su composición varía si se carga en estado
gaseoso y no podría asegurarse el funcionamiento normal del
sistema en lo sucesivo.
Antes de cargar el refrigerante observe si la botella de
refrigerante dispone de sifón o no, y colóquela, en
consecuencia, como corresponda.

Carga de refrigerante

desde una botella con
sifón
Cargue el líquido
refrigerante con la botella
en posición vertical.
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Unidad exterior para bomba de calor de aire-agua
abrir el circuito de
refrigerante deben abrirse
Carga de refrigerante
desde una botella que no
dispone de sifón
Cargue el líquido
refrigerante con la botella
colocada boca abajo.
