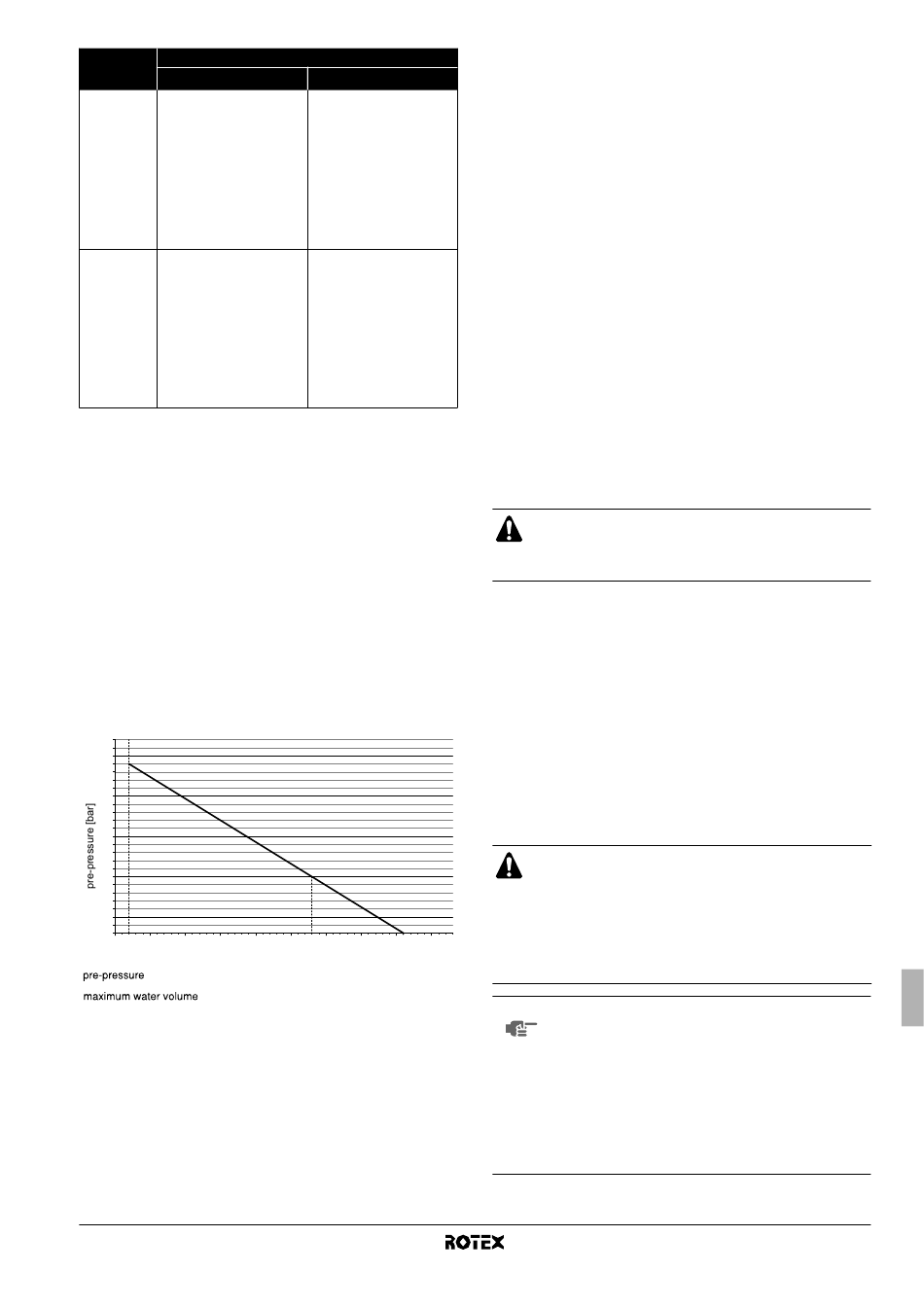

Ajuste De La Presión De Carga Inicial Del Recipiente De Expansión; Conexión Del Circuito De Agua - Rotex RKHBH016AB Manuel D'installation

Diferencia de Volumen de agua
altura de
(a)
≤280 l
instalación
No se requiere ajuste de
≤7 m
presión de carga inicial.
Acciones requeridas:
• se debe aumentar la presión
de carga inicial; calcule la
presión de carga inicial
requerida conforme a las
instrucciones del apartado
>7 m
"Cálculo de la presión de
carga inicial del recipiente
de expansión"
• compruebe si el volumen de
agua es inferior al volumen
máximo admisible (utilice el
siguiente gráfico)
(a) Diferencia de altura de instalación: Diferencia de altura (en metros) entre el
punto más alto del circuito de agua y la unidad interior. Si la unidad está situada
en el punto más alto de la instalación se considera que la altura de la instalación
es de 0 m.
Cálculo de la presión de carga inicial del recipiente de
expansión
La presión de carga inicial (Pg) a ajustar depende de la diferencia de
instalación máxima (H) y se calcula como se muestra a continuación:
Pg=(H/10+0,3) bar
Comprobación del volumen de agua máximo admisible
Para obtener el volumen de agua máximo admisible en todo el
circuito proceda del siguiente modo:
1 Calcule el volumen de agua máximo para la presión de carga
inicial (Pg) obtenida, utilizando el siguiente gráfico.
2 Compruebe si el volumen total de agua en todo el circuito de
agua es inferior a este valor.
Si no es así, esto significa que el depósito de expansión del interior
de la unidad interior es demasiado pequeño para la instalación.
2.5
2
1.5
1
0.5
0.3
0 20 50 100 150 200
maximum water volume [l]
= presión de carga inicial
= volumen máximo de agua
Ejemplo 1
La unidad interior está instalada a 5 m por debajo del punto más alto
del circuito de agua. El volumen total de agua en el circuito de agua
es de 100 l.
En este ejemplo no se requiere realizar ninguna acción o ajuste.
Ejemplo 2
La unidad interior está instalada en el punto más alto del circuito de
agua. El volumen total de agua en el circuito de agua es de 350 l.
RKHBH/X016AB
Unidad interior para bomba de calor de aire-agua
4PW50205-1A
>280 l
Acciones requeridas:
• se debe reducir la presión
de carga inicial; calcule la
presión de carga inicial
requerida conforme a las
instrucciones del apartado
"Cálculo de la presión de
carga inicial del recipiente
de expansión"
• compruebe si el volumen de
agua es inferior al volumen
máximo admisible (utilice el
siguiente gráfico)
El depósito de expansión de
la unidad es demasiado
pequeño para la instalación.
250 300 350 400 450
Resultado:
■
Como 350 l es un volumen superior a 280 l deberá reducirse la
presión de carga inicial (consulte la tabla de arriba).
■
La presión de carga inicial requerida es de:
Pg = (H/10 + 0,3) bar = (0/10 + 0,3) bar = 0,3 bar
■
El volumen de agua máximo correspondiente puede observarse
en la gráfica: aproximadamente 410 l.
■
Como el volumen total de agua (350 l) es inferior al volumen de
agua máximo (410 l), el depósito de expansión es suficiente
para la instalación.
Ajuste de la presión de carga inicial del recipiente de
expansión
Si es necesario cambiar la presión de carga inicial preajustada del
depósito de expansión (1 bar) tenga presente las siguientes
directrices:
■
Utilice sólo nitrógeno seco para ajustar la presión de carga
inicial del depósito de expansión.
■
Si el depósito de expansión no se ajusta adecuadamente, la
presión de carga inicial causará un fallo de funcionamiento del
sistema. Por lo tanto, la presión de carga inicial sólo deberá ser
ajustada por un instalador autorizado.
Conexión del circuito de agua
Las conexiones de agua se deben hacer de acuerdo con el diagrama
general que se entrega con la unidad, respetando la entrada y salida
de agua.
Procure no deformar las tuberías de la unidad al emplear
excesiva fuerza durante la conexión de los tubos. La
deformación de los tubos puede causar que la unidad no
funcione adecuadamente.
La entrada de aire, humedad o polvo en el circuito de agua puede
ocasionar problemas. Por lo tanto, tenga siempre en cuenta lo
siguiente cuando conecte el circuito de agua:
■
Utilice solamente tubos limpios.
■
Mantenga el extremo del tubo hacia abajo cuando quite las
rebabas.
■
Cubra el extremo del tubo cuando lo inserte a través de la pared
para que no entren el polvo y la suciedad.
■
Utilice un buen producto sellante para sellar las conexiones. El
sellado deberá ser capaz de soportar las presiones y
temperaturas del sistema.
■
Si las tuberías instaladas no son de latón asegúrese de aislar
los dos materiales entre sí para evitar la corrosión galvánica.
■
Como el latón es un material dúctil, utilice una herramienta
adecuada para conectar el circuito de agua. Una herramienta
inadecuada causaría daños en las tuberías.
■
Esta unidad sólo se debe utilizar en circuitos de agua
cerrados. La aplicación en un circuito de agua abierto
puede llevar a una corrosión excesiva de las
conducciones de agua.
■
No utilice nunca componentes revestidos de Zn en el
circuito de agua. Estas partes pueden sufrir una
corrosión excesiva debido al uso de tuberías de cobre
en el circuito interno de agua de la unidad.
■
NOTA Cuando se utiliza una válvula de 3 vías en el
circuito de agua.
Preferentemente escoja una válvula de bola de
3 vías para garantizar una separación total entre
el agua caliente sanitaria y el circuito de agua de
calefacción de suelo.
■
Cuando utilice una válvula de 3 o de 2 vías en el
circuito de agua.
El tiempo de conmutación máximo recomendado
de la válvula deberá ser menor de 60 segundos.
