Instalación
■
Para la instalación de la unidad interior, consulte el manual de
instalación de la unidad interior.
■
Consulte el libro de datos de técnicos para obtener una lista
completa de las especificaciones técnicas y eléctricas.
■
Nunca ponga en funcionamiento de la unidad si el termistor de
la tubería de descarga (R2T), el termistor de la tubería de
aspiración (R3T) y los sensores de presión (S1NPH, S1NPL) no
están instalados. Esta operación podría quemar el compresor.
■
Asegúrese de confirmar el nombre del modelo y el número de
serie de las placas exteriores (frontales) al fijar/desmontar las
placas para evitar errores.
■
Cuando se cierren los paneles de servicio tenga cuidado de que
el par de apriete no pasa de 4,1 N•m.
5. T
AMAÑO DE LA TUBERÍA DE
REFRIGERANTE Y LONGITUD DE TUBO
ADMISIBLE
■
Las tuberías y otros componentes a presión deben
cumplir con la normativa nacional e internacional
vigente y deben ser aptos para refrigerante. El uso de
cobre sin uniones desoxidado con ácido fosfórico
para el refrigerante.
■
La instalación debe ser realizada por un técnico
frigorista autorizado y los materiales e instalación
elegidos deben cumplir la normativa nacional e
internacional. En Europa, la EN378 es la norma
aplicable que debe utilizarse.
A las personas al cargo de los trabajos de instalación
de tuberías:
■
Asegúrese de abrir la válvula de cierre después de
instalar las tuberías y realizar la prueba de
estanqueidad. (Si pone el sistema en funcionamiento
con la válvula cerrada, el compresor podría estallar.)
■
Está prohibido descargar refrigerante a la atmósfera.
Recoja el refrigerante de acuerdo con la ley de
recogida y eliminación del freón.
5.1. Selección del material de las tuberías
■
Los materiales externos dentro de los tubos (incluidos aceites
para fabricación) deben ser de ≤30 mg/10 m.
■
Material de construcción: cobre sin uniones desoxidado con
ácido fosfórico para el refrigerante.
■
Grado de temple: utilice la tubería con el grado de temple en
función del diámetro del tubo, como se muestra en la siguiente
tabla.
■
El espesor de pared de la tubería de refrigerante debe cumplir
la correspondiente normativa local y nacional. El espesor de
pared de la tubería mínimo para una tubería R410A debe
corresponderse con los valores de la siguiente tabla.
Tamaño de tubo Grado de temple del
(mm) material de la tubería
Ø9,5
Ø15,9
O = recocido
RRRQ011~016AAV1+Y1
Unidad exterior para bomba de calor de aire-agua
4PW55782-1B
Espesor mínimo (mm)
O 0,80
O 1,00
■
En caso de que los tamaños de tubería (los tamaños en
pulgadas) no estén disponibles, se permite también utilizar otros
diámetros (tamaños en milímetros) teniendo en cuenta lo
siguiente:
■ seleccione el tamaño de tubo más próximo al tamaño
requerido.
■ utilice los adaptadores apropiados para el cambio de
tuberías en pulgadas a milímetros (suministro de campo).
5.2. Dimensionado de la tubería de refrigerante
Las tuberías entre la unidad exterior e interior deben ser de la misma
medida que las conexiones exteriores.
Dimensionado de la tubería de refrigerante (mm)
Tubería de gas
Tubería de líquido
5.3. Longitudes de tubería y diferencias de elevación
máximas
Vea datos relativos a longitudes y elevaciones en la tabla de abajo.
Consulte la figura 1. Suponga que la línea más larga que se muestra
en la figura se corresponde con la tubería real más larga, y la unidad
a más altura en la figura se corresponde con la unidad real más
elevada.
Longitud de tubería admisible (m)
Longitud máxima total de tubería -en un solo
(a)
sentido
Diferencia de elevación máxima entre unidades
interiores y exteriores
Longitud sin carga adicional
(a) La cifra entre paréntesis representa la longitud equivalente.

5.4. Instrucciones por necesidad de un separador

Para evitar los peligros de compresión de líquido o de deterioro del
aceite que supondría el retorno hacia el compresor, cuando éste se
para, del aceite retenido en la tubería ascendente, es necesario
instalar un sifón en un lugar adecuado del tramo de tubería vertical.

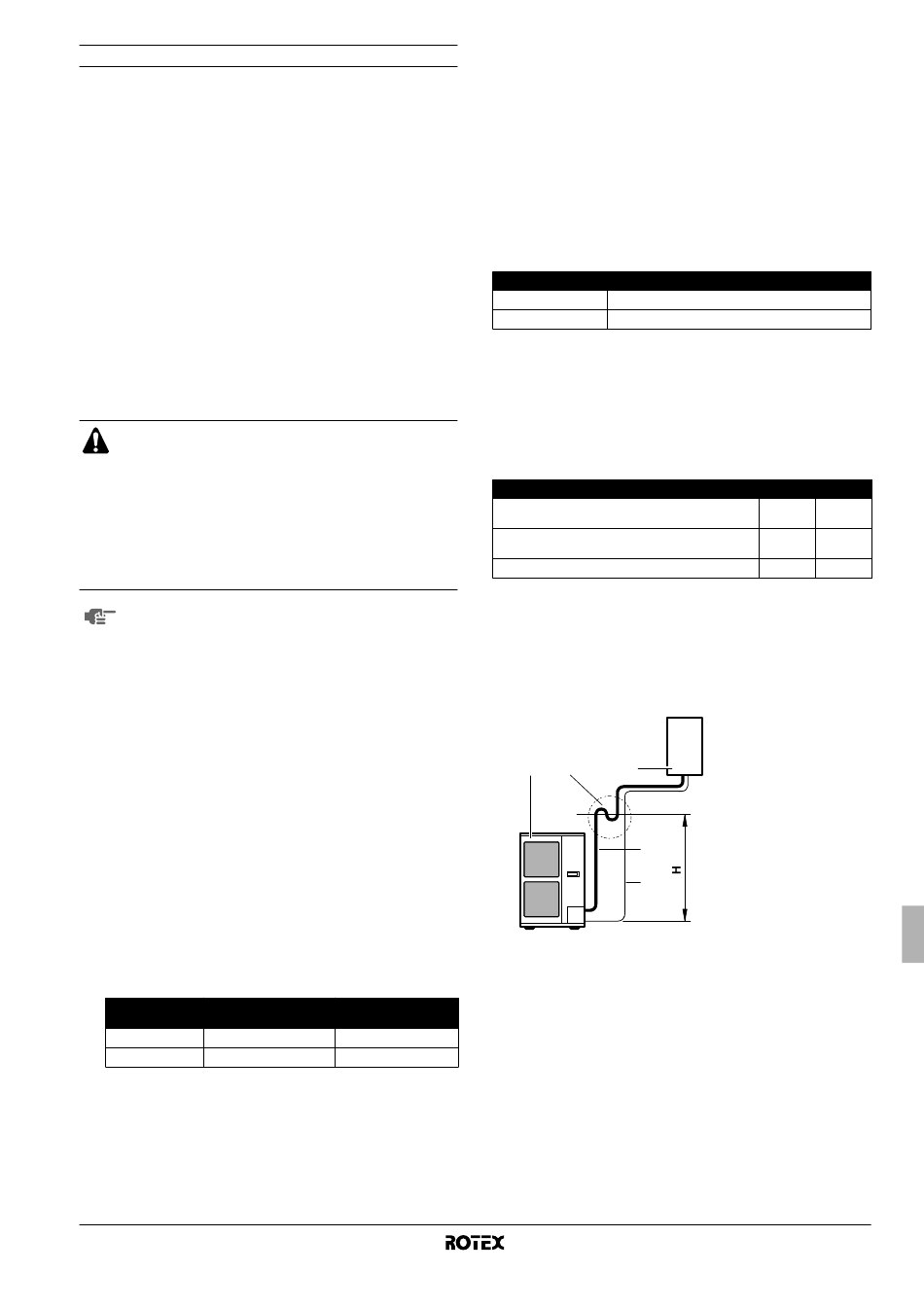

A B
E
C
D
No se precisa sifón si la unidad exterior se instala en una posición
más elevada que la unidad interior.
Ø15,9
Ø9,5
L 50 (95)
H 30
≤10
L
A Unidad exterior
B Unidad interior
C Tubería de gas
D Tubería de líquido
E Sifón (trampa de
aceite)
H Instale un sifón
cada 10 m de
distancia vertical.
Manual de instalación
8
