Procédure
1 A l'aide du câble approprié, raccorder le(s) câble(s) d'alimenta-
tion électrique et de communication aux bornes appropriées
comme indiqué dans le schéma de câblage et conformément à
la figure 3.
Pour éviter de recevoir des parasites électriques,
veiller à ce que les câbles soient mis dans le bon
faisceau et acheminés dans le bon caniveau de
câbles comme illustré dans la figure 3.
Lors de l'acheminement du câblage, éloigner les
faisceaux de câbles d'au moins 25 mm l'un de
l'autre pour éviter la réception de parasites
électriques (parasites externes).
2 Monter le câble avec des attache-câbles sur les supports
d'attache-câbles pour garantir un relâchement de la contrainte
et s'assurer qu'il n'entre pas en contact avec la tuyauterie et des
bords tranchants. Ne jamais écraser des faisceaux de câbles.
Remarque: seul le câblage local pertinent est illustré dans la
figure 3.

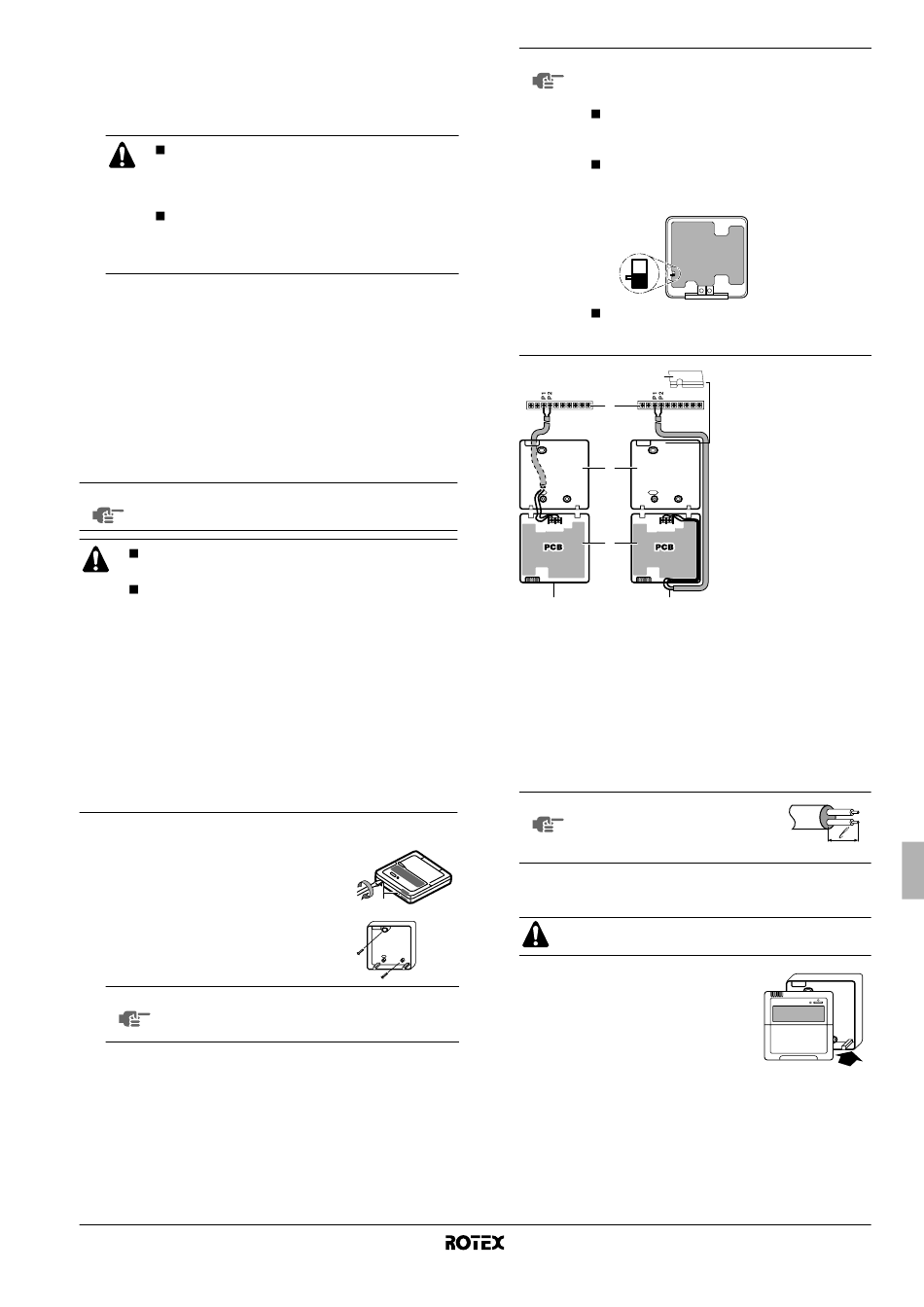

Installation du dispositif de régulation à distance
L'unité est équipée d'un dispositif de régulation à distance permettant
de configurer, d'utiliser et d'entretenir de manière conviviale l'unité.
Avant d'utiliser le dispositif de régulation à distance, suivre la
procédure d'installation.
REMARQUE Le câblage pour la connexion n'est pas inclus.
Le dispositif de régulation à distance, fourni en kit,
doit être monté à l'intérieur.
Lorsque la fonction thermostatique du dispositif de
régulation à distance est utilisée, sélectionner
l'emplacement d'installation en tenant compte du fait
qu'il doit s'agir d'un lieu:
- où la température moyenne dans la pièce peut être
détectée,
- qui n'est pas exposé à la lumière directe du soleil,
- qui n'est pas près d'une source de chaleur,
- qui n'est pas affecté par l'air extérieur ou les
courants d'air en raison d'une ouverture/fermeture
de porte par ex.,
- où l'écran d'affichage restera propre,
- où la température est comprise entre 0°C et 50°C,
- où l'humidité relative est de maximum 80%.
1 Retirer la partie avant du dispositif de régulation à distance.
Insérer un tournevis plat dans les fentes (1)
sur la partie arrière du dispositif de
régulation à distance et retirer la partie
avant du dispositif de régulation à distance.
2 Fixer le dispositif de régulation à distance
sur une surface plane.
REMARQUE Attention à ne pas déformer la partie inférieure du
dispositif de régulation à distance en serrant
excessivement les vis de fixation.
3 Câbler l'unité.
RKHBRD011~016AAV1+Y1
Unité intérieure pour système de pompe à chaleur air à eau
4PW55786-1
REMARQUE
X3M
P2
4
1
2
3
4
5
6
Raccorder les bornes sur le dessus de la partie avant du
dispositif de régulation à distance et les bornes à l'intérieur de
l'unité (P1 à X3M:P1, P2 à X3M:P2).
REMARQUE
4 Remettre en place la partie supérieure du dispositif de
régulation à distance.
1
Commencer le montage par les attaches
du bas.
Si le dispositif de régulation à distance standard
est également installé à côté du dispositif de
régulation à distance en option:
Raccorder les fils électriques des deux
dispositifs de régulation à distance de la
même manière que décrit ci-dessous.
Sélectionner un dispositif de régulation à
distance maître et un esclave en commutant
le sélecteur SS1.
PCB
S S
SS1
M
Seul le dispositif de régulation à distance
défini comme maître
comme thermostat d'ambiance.
6
X3M
1
2
P1 P2 P1
3
5
Unité
Partie arrière du dispositif de régulation à distance
Partie avant du dispositif de régulation à distance
Câblage par l'arrière
Câblage par le haut
Faire une encoche pour que le câblage passe par les pinces,
etc.
Dénuder le blindage sur la partie
qui doit être introduite dans le
boîtier du dispositif de régulation
à distance ( l ).
Attention à ne pas coincer les câbles pendant la
fixation de la partie supérieure.
S Esclave
M Maître
peut fonctionner
1
