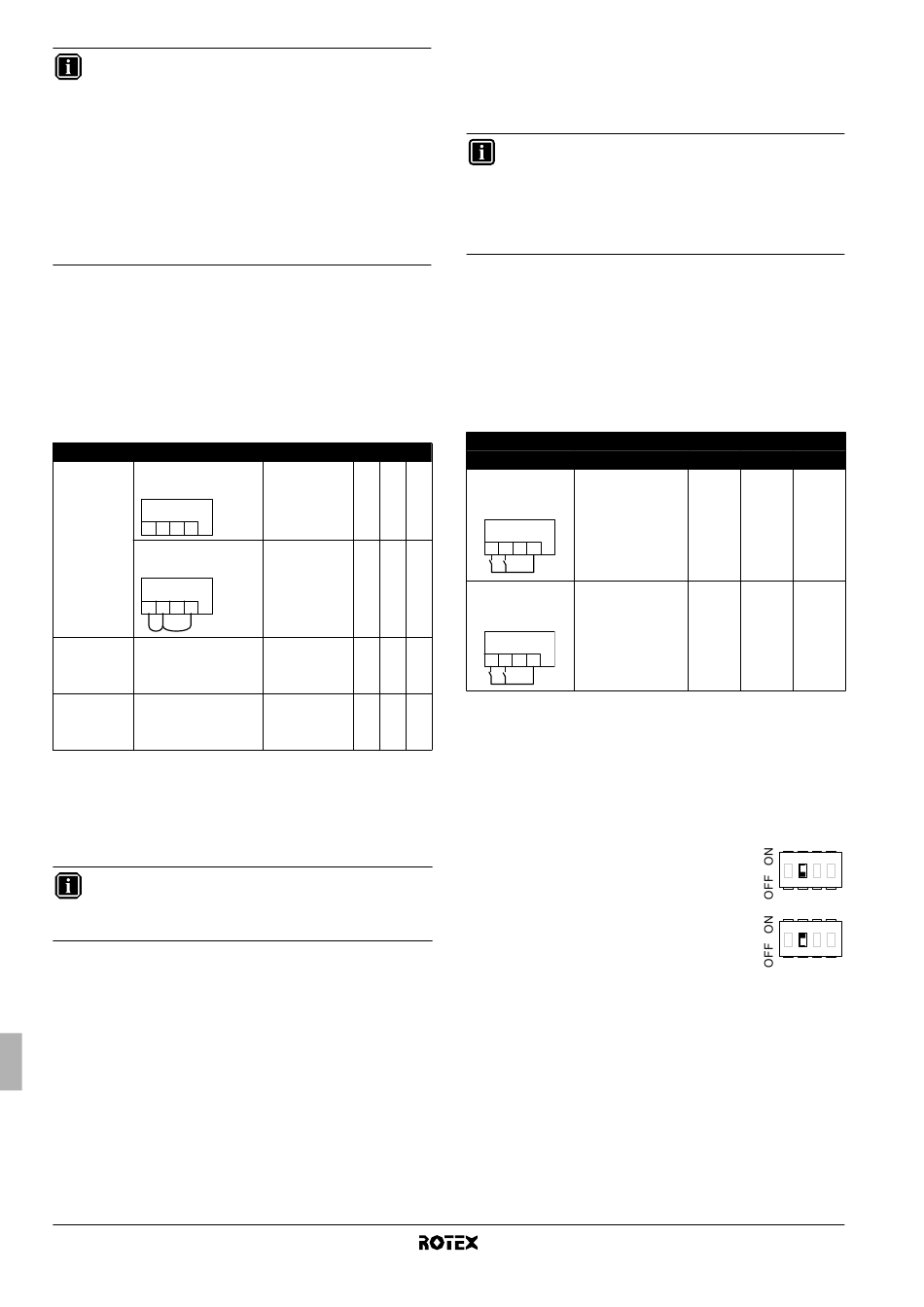

INFORMATION
■
Wenn der Raumthermostat an die Inneneinheit
angeschlossen wird, ist der Timer für Heiz- und
Kühlbetrieb außer
timergesteuerten Funktionen sind nicht betroffen.
Weitere Einzelheiten
Timerfunktionen finden Sie in der Bedienungsanleitung.
■
Wenn ein Raumthermostat an die Inneneinheit
angeschlossen wird und die Taste = oder die
Taste y
gedrückt
Steuerungsanzeige e um anzuzeigen, dass der
Raumthermostat Priorität hat und den Ein-/Aus-
Betrieb und den Umschaltbetrieb regelt.
Die nachfolgende Tabelle gibt
erforderlichen Konfiguration. Und
verkabelung am Anschlussblock (X2M: 1, 2, 3, 4) im Schaltkasten.
Die dritte Spalte gibt Aufschluss über den Betrieb der Pumpe. Die
letzten drei Spalten geben an, ob die folgende Funktionalität an der
Benutzerschnittstelle (UI) verfügbar ist oder ob diese durch den
Thermostat (T) geregelt wird:
• Raumheizung oder Kühlung Ein/Aus (y)
• Umschalten Heizen/Kühlen (=)
• Timer für Heizen und Kühlen (pr)
Thermostat Konfiguration
Kein • SS2-3=OFF
Thermostat
• Verkabelung: (keine)
X2M
1 2 3 4
• SS2-3=ON
• Verkabelung:
X2M
1 2 3 4
Thermostat, nur • SS2-3=ON
Heizen
• Verkabelung: (siehe
Installationsanleitung
des Raumthermostats)
Thermostat mit • SS2-3=ON
Umschalter
• Verkabelung: (siehe
Heizen/Kühlen
Installationsanleitung
des Raumthermostats)
(a) Die Pumpe stoppt, sobald die Raumheizung/-kühlung ausgeschaltet wird oder w enn
das Wasser die gewünschte Wassertemperatur erreicht hat, die über die
Benutzerschnittstelle zuvor eingestellt worden ist. Bei eingeschalteter Raumheizung/-
kühlung nimmt die Pumpe alle 5 Minuten für 3 Minuten den Betrieb auf, damit die
Wassertemperatur überprüft werden kann.
8.3. Konfiguration des Pumpenbetriebs
INFORMATION
Zur Festlegung
"8.8. Einstellung der Umdrehungsgeschwindigkeit der
Pumpe" auf Seite 26.
Ohne Raumthermostat: DIP-Schalter SS2-3=OFF
Wenn kein Thermostat an die Inneneinheit angeschlossen wird, wird
der Pumpenbetrieb durch die Austrittswassertemperatur bestimmt.
Soll andauernder Pumpenbetrieb erzwungen werden, wenn kein
Raumthermostat angeschlossen ist, wie folgt vorgehen:
- Den Kippschalter SS2-3 auf ON,
- am Anschlussblock im Schaltkasten die Anschlüsse mit den
Nummern 1-2-4 kurzschließen.
Mit Raumthermostat: DIP-Schalter SS2-3=ON
Wenn der Thermostat an die Inneneinheit angeschlossen ist, läuft die
Pumpe ständig, wann immer der Thermostat Heiz- oder Kühlbedarf
signalisiert.
Installationsanleitung
24
Kraft gesetzt. Die anderen
über Zeitschaltuhren und
wird, blinkt die zentrale
eine Zusammenfassung
sie zeigt die Thermostat-
y y = = p p p p r r r r =
y y =
Pumpenbetrieb
bestimmt durch
die Temperatur
des abfließenden
(a) UI UI
Wassers
ein, wenn
Raumheizung
oder Kühlung
eingeschaltet ist
UI UI
y
( )
ein, wenn der
Raumthermostat
T —
Heizen anfordert
ein, wenn der
Raumthermostat
T T
Heizen oder
Kühlen anfordert
der Pumpendrehzahl siehe
Dual-Sollwert
Wenn der Betrieb auf Grundlage von zwei Sollwerten freigeschaltet
ist, wird der Pumpenbetrieb bestimmt durch die Stellung des DIP-
Schalters SS2-3 und die Kontakte zur Auswahl des Sollwertes. Siehe
Tabelle unten.
INFORMATION
Wenn der Betrieb auf Grundlage von zwei Sollwerten
aktiviert ist,
Pumpenbetrieb" nicht möglich. Ist SS2-3 auf ON und sind
SP1 und SP2 beide geschlossen, arbeitet die Pumpe
genauso wie bei "mit Raumthermostat", und der zweite
Sollwert ist derjenige, der in Kraft ist. Siehe Tabelle unten.
Die nachfolgende Tabelle
der
erforderlichen Konfiguration. Und sie zeigt die Verkabelung am
Anschlussblock (X2M: 1, 2, 4) im Schaltkasten. Die dritte Spalte gibt
Aufschluss über den Betrieb der Pumpe. Die letzten drei Spalten
geben an, ob die folgende Funktionalität an der Benutzerschnittstelle
( ) verfügbar ist oder ob diese durch die Kontakte zur Auswahl des
UI
Sollwertes SP1 und SP2 geregelt wird:
• Raumheizung oder Kühlung Ein/Aus (y)
• Umschalten Heizen/Kühlen (=)
• Timer für Heizen und Kühlen (pr)
Konfiguration
• [7-02]=1 bestimmt durch die
Temperatur des
• SS2-3=OFF
abfließenden
UI
• Verkabelung:
Wassers
X2M
1 2 3 4
SP2 SP1
UI
• [7-02]=1 auf Ein, wenn Haupt-
Sollwert oder/und
• SS2-3=ON
Sub-Sollwert
• Verkabelung:
angefordert wird
X2M
1 2 3 4
—
SP2 SP1
SP1 = Kontakt für ersten Sollwert
SP2 = Kontakt für zweiten Sollwert
—
(a) Die Pumpe stoppt, sobald die Raumheizung/-kühlung ausgeschaltet wird oder
wenn das Wasser die gewünschte Wassertemperatur erreicht hat, die über
die Benutzerschnittstelle zuvor eingestellt worden ist. Bei eingeschalteter
Raumheizung/-kühlung nimmt die Pumpe alle 5 Minuten für 3 Minuten den
Betrieb auf, damit die Wassertemperatur überprüft werden kann.
8.4. Konfiguration der Brauchwassertank-Installation
■
Wenn kein Brauchwassertank installiert ist,
muss der Kippschalter SS2-2 auf OFF gestellt
sein (Standard).
■
Wenn ein Brauchwassertank installiert wird,
muss der Kippschalter SS2-2 auf ON gestellt
werden.
Wie unter "Brauchwassertank (optional)" auf Seite 3 erwähnt, sind
2 Brauchwassertanksmodelle erhältlich:
■
Tank mit integrierter elektrischer Zusatzheizung (RKHW*)([4-03]
Standardwert ist 3),
■
Tank ohne
(RKHTS)([4-03] Standardwert ist 5).
dann ist "erzwungener andauernder
gibt eine Zusammenfassung
Dual-Sollwert
y y = =
y y = =
Pumpenbetrieb
(a)
UI UI
SP2/SP1 UI
integrierte elektrische Zusatzheizung
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62574-1 – 10.2010
der
p p p p r r r r
UI
—
1 2 3 4
1 2 3 4
