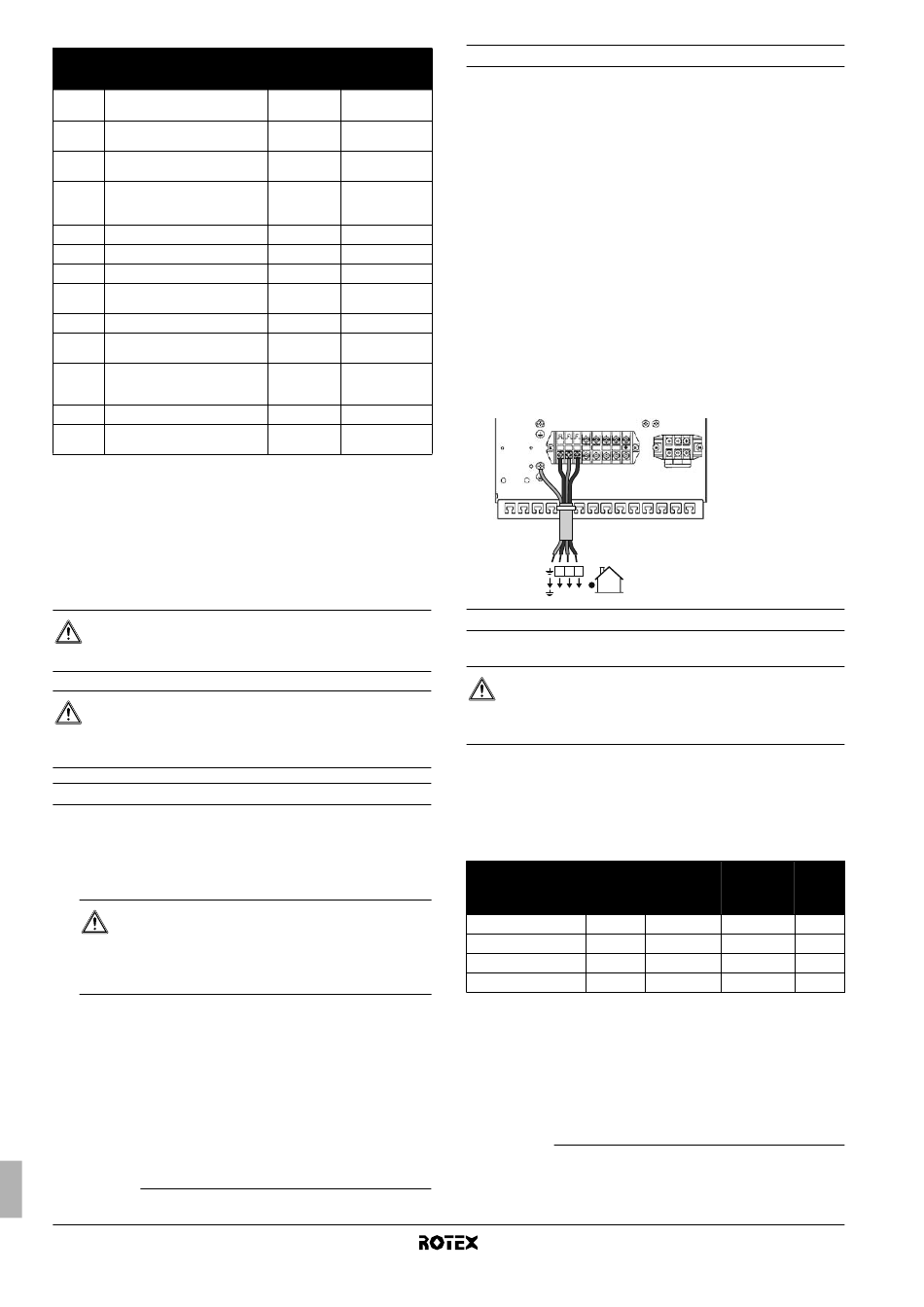

Položka Popis
1 Kabel napájení venkovní
jednotky
2 Napájení vnitřní jednotky
a komunikační kabel
3 Napájecí kabel ohřívače
(c)
spodní desky
4 Kabel napájení záložního
topení
5 Kabel pokojového termostatu
6 Řídící kabel 3-cestného ventilu
7 Řídící kabel 2-cestného ventilu
8 Napájení přídavného topení
(f)
a kabel tepelné ochrany
9 Kabel termistoru
10 Kabel napájení přídavného
(f)
topení
11 Přívodní kabel elektrické
energie se zvýhodněnou
sazbou (beznapěťový kontakt)
12 Kabel uživatelského rozhraní
13 Zdroj elektrické energie
s běžnou sazbou
(a) Viz typový štítek na venkovní jednotce
2
(b) Průřez kabelu 2,5 mm
(c) Kabel vyhřívání spodní desky lze používat pouze v kombinaci s jednotkou
RRLQ nebo při použití volitelné sady EKBPHT.
(d) Minimální průřez kabelu 0,75 mm
(e) Viz tabulka v části "Zapojení napájení záložního topení" na straně 19.
(f) Platí pouze pro nádrž se zabudovaným elektrickým přídavným topením
(RKHW*).
(g) S vnitřní jednotkou je dodáván termistor a připojovací vodič (12 m).
2
(h) Průřez kabelu 0,75 mm až 1,25 mm
Beznapěťový kontakt zajistí minimální použitelnou zátěž 15 V DC, 10 mA.
2
(i) Průřez kabelu 0,75 mm až 1,25 mm
UPOZORNĚNÍ
Zvolte všechny kabely a rozměry vodičů dle platných
předpisů.
VÝSTRAHA
Po dokončení elektrického zapojení se ujistěte, zda jsou
všechny elektrické součásti a svorky uvnitř elektrické
rozvodné skříňky bezpečně zapojeny.
Elektrická instalace – zásady
■
Většina zapojení na straně vnitřní jednotky se provádí
prostřednictvím svorkovnice uvnitř rozváděcí skříňky. Je-li třeba
získat přístup ke svorkovnici, sejměte kryt vnitřní jednotky
a servisní panel rozváděcí skříňky, viz "5.1. Otevření vnitřní
jednotky" na straně 10.
VÝSTRAHA
Před odejmutím servisního panelu rozváděcí skříňky
vypněte veškeré napájecí přívody – tj. napájení
venkovní jednotky, záložního topení a nádrže na
horkou užitkovou vodu (je-li instalována).
■
Kabelové svazky se upevňují ke dnu rozváděcí skříňky.
Všechny kabely upevněte pomocí spon (běžná dodávka).
■
Pro záložní topení je třeba samostatný zdroj napájení.
■
Je-li instalace vybavena nádrží horké užitkové vody (volitelné
příslušenství), je třeba mít vyhrazený proudový okruh pro
(1)
přídavné topení .
Viz instalační návod nádrže horké užitkové vody.
(1) Platí pouze pro nádrž se zabudovaným elektrickým přídavným topením
(RKHW*).
Instalační návod
19
Potřebný
počet Maximální
vodičů provozní proud
(a)
2+GND
(b)
3+GND
(d)
2
2+GND
(e)
nebo
3+GND
(d)
3 nebo 4 100 mA
(d)
2+GND 100 mA
(d)
2+GND 100 mA
(b)
4+GND
(g)
2
2+GND 13 A
(h)
2
(i)
2
(b)
2+GND
2
2
, maximální délka: 50 m.
2
, maximální délka: 500 m.
Připojení napájení vnitřní jednotky a komunikačního kabelu
Požadavky na elektrický obvod a kabely
Napájení vnitřní jednotky je přiváděno prostřednictvím venkovní
jednotky. Datová komunikace s venkovní jednotkou probíhá stejným
kabelem.
Veškeré návody a specifikace vztahující se k zapojení vedení mezi
vnitřní jednotkou a venkovní jednotkou naleznete v instalačním
návodu venkovní jednotky.
Postup
1 Použijte odpovídající kabel, zapojte elektrický obvod k příslušným
svorkám podle schématu zapojení a ilustrace uvedené dále.
2 Zemnící vodič (žluto/zelený) připojte k zemnícímu šroubu na
montážní desce rozváděcí skříňky.
3 Kabel upevněte pomocí pásků k upevnění kabelových svazků.
Uvolní se tak případné napětí kabelů.
4 Při vedení kabelů směrem ven zajistěte, aby kabely nebránily
montáži krytu vnitřní jednotky, viz obrázek 3.
Poznámka: uvedeny jsou jen příslušné vodiče.
X1M
1 2 3
1 2 3
1 2 3
Zapojení napájení záložního topení
Požadavky na elektrický obvod a kabely
UPOZORNĚNÍ
Pro záložní topení a přídavné topení používejte pouze
vyhrazený napájecí okruh
obvod společný s jiným zařízením.
(a) Platí pouze pro nádrž se zabudovaným elektrickým přídavným topením
(RKHW*).
Tento napájecí obvod musí
bezpečnostními zařízeními v souladu s příslušnými předpisy.
Zvolte napájecí kabel v souladu s příslušnými předpisy. Maximální
provozní proud záložního topení je uveden v následující tabulce.
(2) (3)
Výkon
záložního
Model vnitřní jednotky topení
RKHB*008BB3V3 3 kW
(a) (b)
RKHB*008BB6V3 6 kW
RKHB*008BB6WN 6 kW
RKHB*008BB9WN 9 kW
(a) Zařízení splňující požadavky normy EN/IEC 61000-3-12
(b) Toto zařízení splňuje požadavky normy EN/IEC 61000-3-11
že impedance systému Z je nižší nebo rovna hodnotě Z
sys
mezi uživatelským napájením a veřejným rozvodným systémem. V odpovědnosti
instalačního technika nebo uživatele zařízení je zajistit, v případě potřeby formou
konzultace s operátorem elektrorozvodné sítě, aby zařízení bylo připojeno pouze
k napájení s impedancí systému Z
(2) Evropská/mezinárodní technická norma definující limity harmonických
proudů generovaných zařízeními připojenými k veřejným
nízkonapěżovým systémům se vstupním proudem >16 A a
(3) Evropská/mezinárodní technická norma nastavující meze změn napětí,
kolísání napětí a kmitání ve veřejných nízkonapěżových systémech
napájení pro vybavení se jmenovitým proudem
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
X3M
(a)
. Nikdy nepoužívejte elektrický
být chráněn odpovídajícími
Jmenovité
napětí Maximální
záložního provozní
topení proud Z (Ω)
max
1x 230 V 13 A —
1x 230 V 26 A 0,29
3x 400 V 8,6 A —
3x 400 V 13 A —
(2)
(3)
za předpokladu,
v místě rozhraní
max
nižší nebo rovnou hodnotě Z .
sys max
≤
75 A na fázi.
≤
75 A.
RKHBH/X008BB
4PW62574-3 – 10.2010
