7.3. Saha kablolarına genel bakış
UYARI
■
Bağlantı yapmadan önce güç girişini kesin.
■
Tüm saha kabloları ve bileşenleri mutlaka lisanslı bir
elektrik teknisyeni tarafından takılmalı ve mutlaka ilgili
mevzuata uygun olmalıdır.

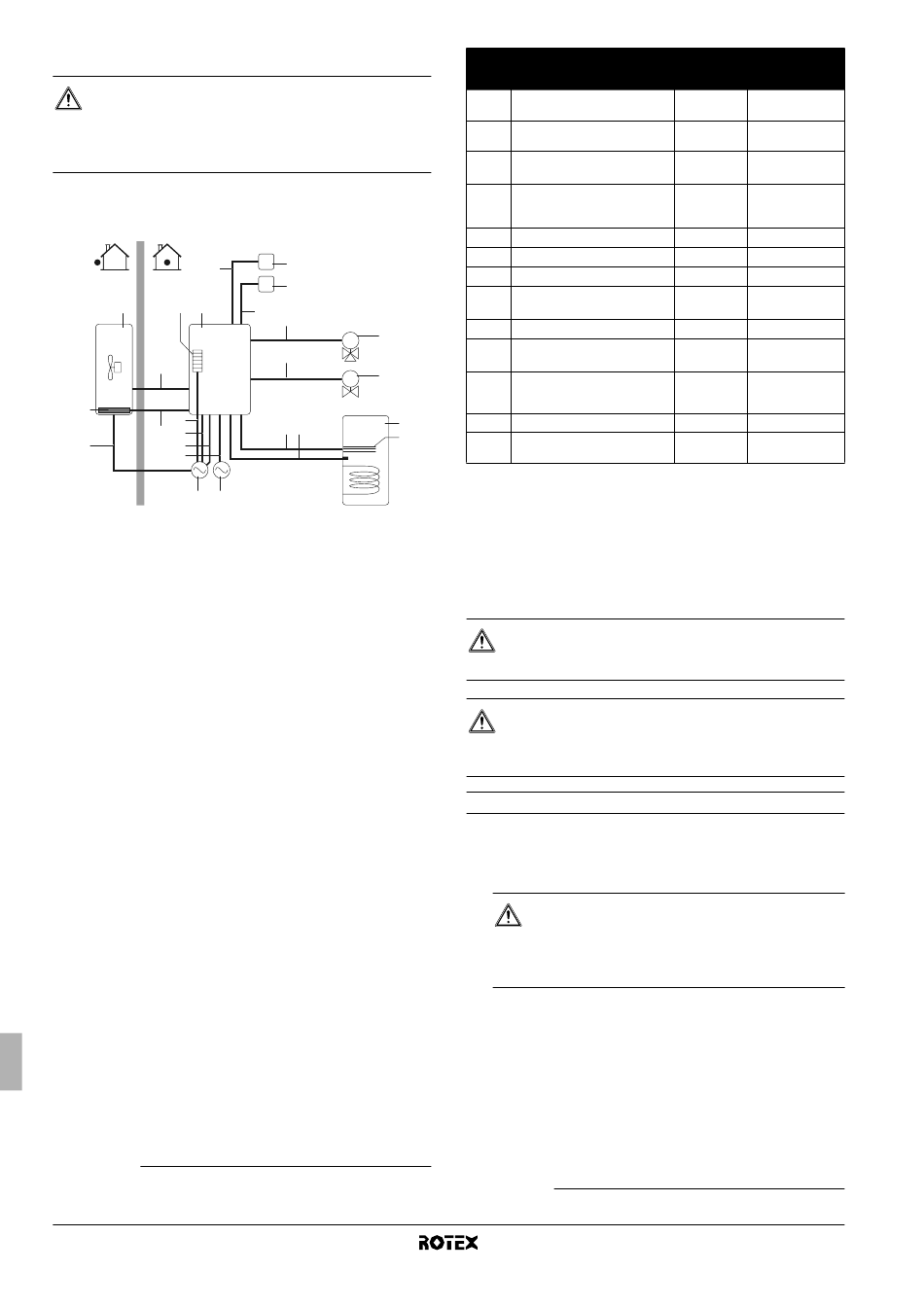

Aşağıdaki resim, tesisatın çeşitli kısımları arasında gerekli olan saha
kablo bağlantılarının genel bir özetini vermektedir. Aynı zamanda
bkz. "3.4. Tipik uygulama örnekleri", sayfa 4.
5
D
B E
2
C
4
3 10
1
11
13
A L
A Dış ünite, yardımcı ısıtıcı ve destek ısıtıcı için tekli güç
belemesi
B Dış ünite
C Alt plaka ısıtıcı
(1)
D Yardımcı ısıtıcı
E İç ünite
F Oda termostatı (opsiyonel)
G Kullanım sıcak suyu deposu için 3 yollu vana (opsiyonel)
H Soğutma modu için 2 yollu vana (sahada tedarik edilir)
I Kullanım sıcak suyu deposu (opsiyonel)
(2)
J Destek ısıtıcı
K Kullanıcı arayüzü (dijital denetleyici)
L Güç beslemesi (normal elektrik tarifesi güç kaynağı:
yalnızca indirimli elektrik tarifesi güç kaynağı içeren
kurulumlarda)
(1) Elektrikli destek ısıtıcısı olmayan depolar (RKHTS) için, kullanım suyu
ısıtma modunda yardımcı ısıtıcı kullanılır.
(2) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
Montaj kılavuzu
18
T
F
I
K
12
6
G
M
7
H
M
I
8 9
J
Parça Tanım
1 Dış ünite için güç besleme
kablosu
2 İç ünite güç besleme ve iletişim
kablosu
3 Alt plaka ısıtıcı için güç
(c)
kablosu
4 Yardımcı ısıtıcı için güç
besleme kablosu
5 Oda termostatı kablosu
6 3-yollu vana kontrol kablosu
7 2-yollu vana kontrol kablosu
8 Destek ısıtıcı güç beslemesi ve
(f)
termal koruma kablosu
9 Termistör kablosu
10 Destek ısıtıcı güç besleme
(f)
kablosu
11 İndirimli elektrik tarifesi güç
kaynağı kablosu (gerilimsiz
kontak)
12 Kullanıcı arayüzü kablosu
13 Normal elektrik tarifesi güç
beslemesi
(a) Dış ünite üzerindeki isim plakasına bakın.
2
(b) Kablo kesiti 2,5 mm
(c) Alt plaka ısıtıcı kablosu yalnızca RRLQ ile birlikte veya opsiyonel EKBPHT
kiti olması durumunda uygulanabilir.
2
(d) Minimum kablo kesiti 0,75 mm
(e) "Yardımcı ısıtıcı güç beslemesinin bağlanması", sayfa 19 konusundaki tabloya
bakın.
(f) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için geçerlidir.
(g) Termistör ve bağlantı kablosu (12 m) iç üniteyle birlikte verilir.
2
(h) Kablo kesiti 0,75 mm ile 1,25 mm
Gerilimsiz kontak minimum 15 V DC, 10 mA uygulama yükü sağlamalıdır
2
(i) Kablo kesiti 0,75 mm ile 1,25 mm
DİKKAT
Tüm kabloları ve kablo boyutlarını ilgili mevzuata uygun
olarak seçin.
UYARI
Elektrik işi tamamlandıktan sonra, her bir elektrik
parçasının ve elektrik aksam kutusu içindeki terminalin
sıkıca bağlandığını doğrulayın.
Saha kablo tesisatı esasları
■
İç ünite tarafındaki saha kablo tesisat işlemlerinin çoğu anahtar
kutusu içindeki terminal bloğu üzerinden yapılacaktır. Terminal
bloğuna erişim için, iç ünite kapağını ve anahtar kutusu servis
panelini çıkartın (bkz. "5.1. İç ünitenin açılması", sayfa 9).
UYARI
Anahtar kutusu servis panelini çıkarmadan önce tüm
güç beslemesini, yani dış ünite güç beslemesini ve
yardımcı ısıtıcı ve kullanım sıcak suyu deposu güç
beslemesini (varsa) kesin.
■
Anahtar kutusunun alt tarafında kablo bağı tespitleri mevcuttur.
Tüm kabloları kablo bağları (sahada tedarik edilir) kullanarak
sabitleyin.
■
Yardımcı ısıtıcı özel olarak ayrılmış bir güç devresi gerektirir.
■
Kullanım sıcak suyu deposu (opsiyonel) içeren kurulumlarda
(3)
destek ısıtıcı için özel bir güç devresi gereklidir.
Kullanım sıcak suyu deposu montaj kılavuzuna bakın.
(3) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
Havadan suya ısı pompası sistemi için iç ünite
Gerekli
iletken Maksimum
sayısı çalışma akımı
(a)
2+GND
(b)
3+GND
(d)
2
2+GND
(e)
veya
3+GND
(d)
3 veya 4 100 mA
(d)
2+GND 100 mA
(d)
2+GND 100 mA
(b)
4+GND
(g)
2
2+GND 13 A
(h)
2
(i)
2
(b)
2+GND
2
arasında, maksimum uzunluk: 50 m.
2
arasında, maksimum uzunluk: 500 m.
RKHBH/X008BB
