5 Jistič obvodu přídavného topení F2B
Nezapomeňte zapnout jistič obvodu přídavného topení F2B
v rozváděcí skříňce (vztahuje se jen na jednotky s volitelnou
nádrží na horkou užitkovou vodu).
6 Uzemnění
Vodiče uzemnění musí být zapojeny správně a zemnící svorky
musí být dobře dotaženy.
7 Vnitřní zapojení
Optická kontrola rozváděcí skříňky, zda v ní nejsou některá
spojení volná nebo zda nejsou elektrické součástky poškozeny.
8 Upevnění
Zkontrolovat, zda je jednotka správně upevněna, aby při
spouštění jednotky nevznikal nadměrný hluk a vibrace.
9 Poškozené zařízení
Zkontrolujte vnitřek jednotky, zda nejsou její části poškozeny,
nebo zda není potrubí zmáčknuté.
10 Únik chladiva
Zkontrolujte vnitřek jednotky, zda v něm nedochází k úniku
chladiva. Jestliže došlo k úniku chladiva, kontaktujte místního
prodejce.
11 Napájecí napětí
Zkontroluje napájecí napětí na místním napájecím panelu.
Napětí musí odpovídat napětí na identifikačním štítku jednotky.
12 Rozměr potrubí a izolace potrubí
Zajistěte, aby bylo nainstalováno
rozměrech a že jsou správně provedeny izolace.
13 Uzavírací ventily
Zajistěte úplné otevření uzavíracích ventilů na venkovní
jednotce (plynu a kapaliny).
14 Odvzdušňovací ventil
Zkontrolujte, zda je odvzdušňovací ventil otevřen (nejméně
2 otáčky).
15 Přetlakový pojistný ventil
Otevřením tlakového pojistného ventilu zkontrolujte, zda nádoba
záložního topení je zcela naplněna vodou. Z ventilu musí
vystupovat voda, nikoli vzduch.
POZNÁMKA
Provozování systému
záložního topení vodou má za následek poškození
záložního topení!
16 Únik vody
Zkontrolujte vnitřek jednotky, zda v něm nedochází k úniku vody.
V případě zjištění úniku vody uzavřete vstupní a výstupní ventily
vody a obraťte se na vašeho místního dealera.
17 Uzavírací ventily
Zkontrolujte, zda jsou všechny uzavírací ventily správně
instalovány a zcela otevřené.
POZNÁMKA
Provozování systému s uzavřenými ventily způsobí
poškození čerpadla!
(1) Platí pouze pro nádrž se zabudovaným elektrickým přídavným topením
(RKHW*).
Instalační návod
25
(1)
potrubí o správných
při úplném nenaplnění
8.7. Spuštění vnitřní jednotky
Po zapnutí napájení vnitřní jednotky se na uživatelském rozhraní
během jeho inicializace (ta může trvat zhruba 30 sekund) zobrazuje
"88". Během tohoto procesu nelze uživatelské rozhraní používat.
8.8. Nastavení rychlosti čerpadla
Na čerpadle lze zvolit rychlost čerpadla (viz "5.2. Hlavní součásti" na
straně 10).
Podle výchozího nastavení je použita vysoká
rychlost (III). Je-li průtok vody systémem příliš
vysoký (například hluk proudící vody v instalaci),
lze nastavit střední rychlost (II) nebo nízkou
rychlost (I).

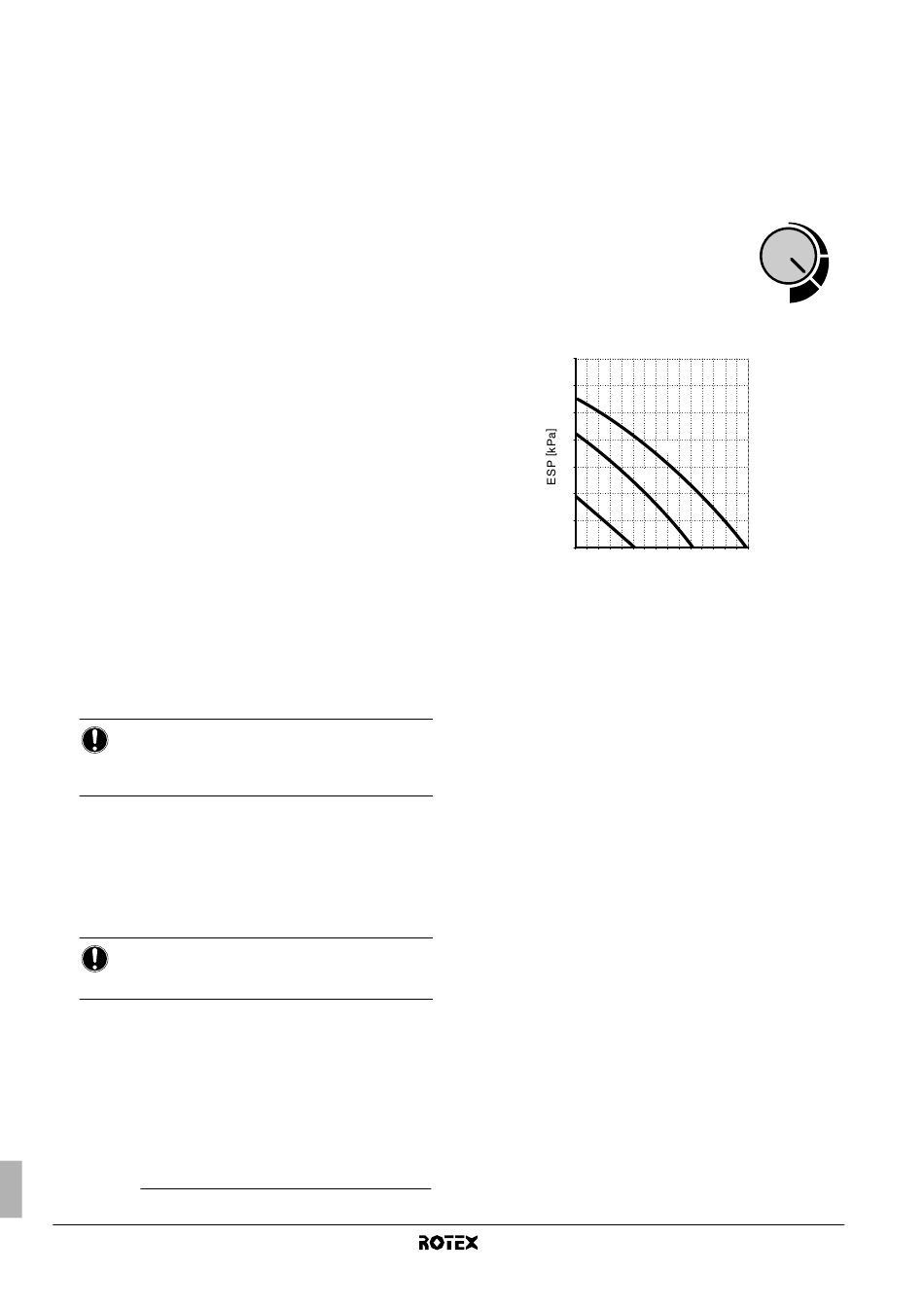

Dostupný externí statický tlak (ESP, vyjádřený
v kPa) jako funkce průtoku vody (l/min) je
znázorněn v níže uvedeném grafu.
70
60
50
40
30
I I
20
I
10
0
12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42
8.9. Provozní parametry
Vnitřní jednotka musí být při instalaci konfigurována tak, aby
odpovídala prostředí instalace (venkovní klima, instalované možnosti
apod.) a požadavkům uživatele. Navíc je k dispozici řada tzv.
provozních parametrů. Tato provozní nastavení jsou přístupná a lze
je naprogramovat prostřednictvím uživatelského rozhraní vnitřní
jednotky.
Každému provoznímu nastavení je přiřazeno 3-místné číslo nebo
kód, například [1-03], které je uvedeno na displeji uživatelského
rozhraní. První číslice [1] představuje 'první kód' nebo skupinu
provozního nastavení. Druhá a třetí číslice [03] společně představují
'druhý kód'.
Seznam všech provozních nastavení a výchozích hodnot je uveden
v tabulce "8.10. Tabulka provozních nastavení" na straně 39. Ve
stejném seznamu uvádíme ve 2 sloupcích Datum a hodnotu
změněného natavení lišícího se od výchozí hodnoty.
Podrobný popis všech provozních parametrů je uveden v části
"Podrobný popis" na straně 26.
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
I
III
I I I
[ l/min ]
RKHBH/X008BB
4PW62574-3 – 10.2010
II
