6.8. Allgemeine Sicherheitsvorkehrungen bezüglich
des Wasserkreislaufs
Überprüfen Sie die folgenden Punkte, bevor Sie fortfahren, das Gerät
zu installieren:
■
Der maximale Wasserdruck beträgt 4 Bar.
■
Die maximale Wassertemperatur während der Raumheizung
(1)
beträgt 65°C (Einstellung der Sicherheitseinrichtung) und
75°C während der Aufheizung des Brauchwassers (Einstellung
der Sicherheitseinrichtung). Stellen Sie sicher, dass die
installierten Rohrleitungen und das Rohrleitungszubehör (z. B.

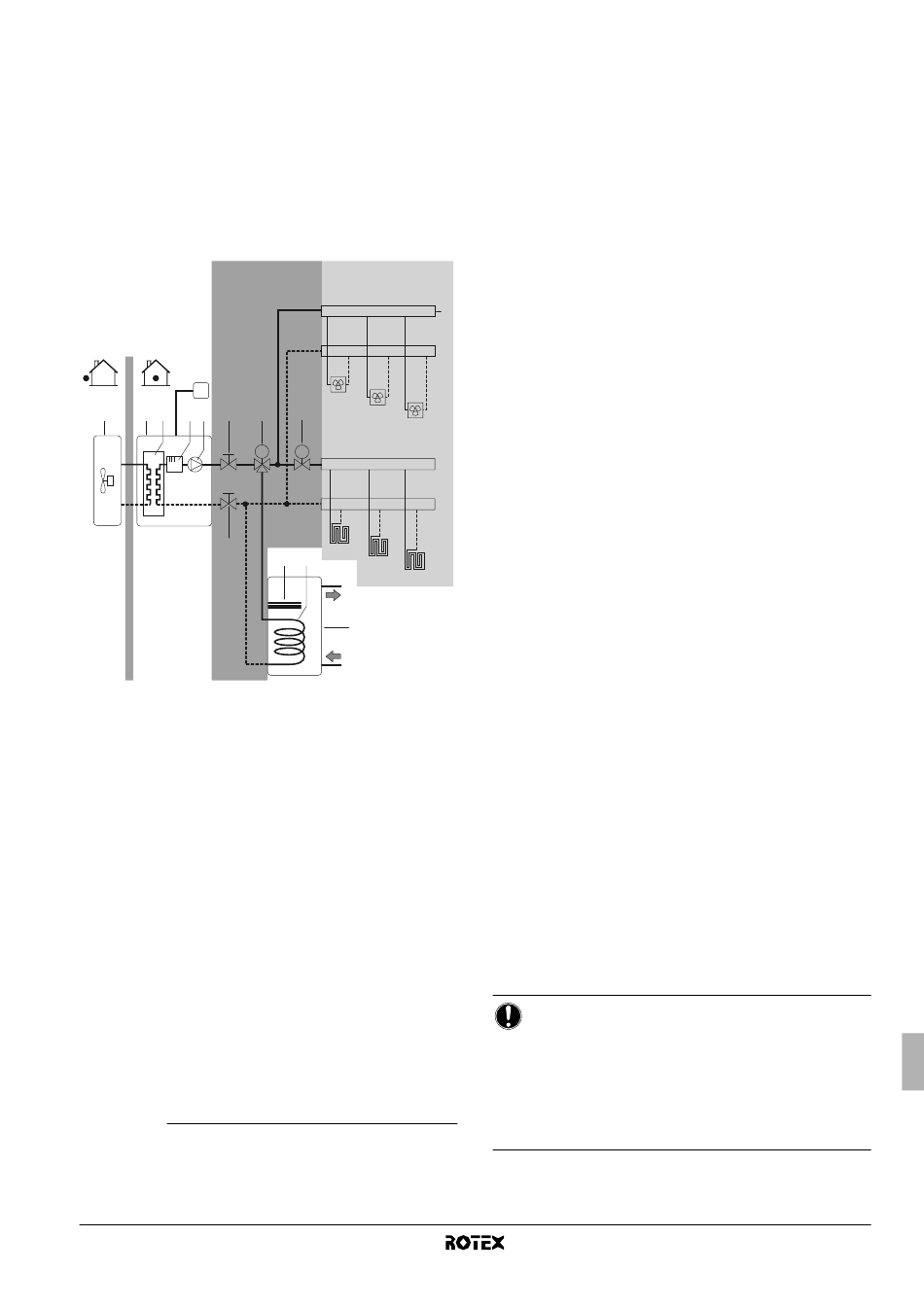

Ventil, Anschlüsse, etc.) den in der Abbildung unten gezeigten
Temperaturen standhalten können.
75°C 75°C
65°C 65°C
T
1 2 3 4 5 6
6
1 Außeneinheit
2 Inneneinheit
3 Wärmetauscher
4 Reserveheizung
5 Pumpe
6 Absperrventil
7 Motorisiertes 3-Wege-Ventil (bauseitig zu liefern)
8 Motorisiertes 2-Wege-Ventil (bauseitig zu liefern)
9 Kollektor (bauseitig zu liefern)
10 Brauchwassertank (optional)
(3)
11 Zusatzheizung
12 Wärmetauscher-Rohrschlange
FCU1...3 Ventilator-Konvektor (optional)
FHL1...3 Kreislauf für Bodenheizung
T Raumthermostat (optional)
■
Installieren Sie angemessene Sicherheitsvorrichtungen im
Wasserkreislauf, um zu gewährleisten, dass der Wasserdruck
niemals den maximal
überschreitet.
■
Zwei Absperrventile werden mit dem Gerät geliefert. Um
Service- und Wartungsarbeiten zu erleichtern, installieren Sie
eines am Wasserzufluss und das andere am Wasserabfluss der
Inneneinheit. Überlegen Sie sich, wo die Absperrventile am
besten zu installieren sind. Die Lage der eingebauten Ablass-
und Einlassventile ist wichtig für Servicearbeiten. Siehe
Abbildung 3.
(1) Vergewissern Sie sich, dass die für den jeweiligen Tanktyp richtigen
Feldeinstellungen aktiv oder ausgewählt sind. Weitere Informationen
finden Sie unter "Feldeinstellungen" unter "[4] Betrieb der
Reserveheizung/Zusatzheizung und Ausschalttemperatur der
Raumheizung" auf Seite 28.
(2) Für den Tank ohne elektrische Zusatzheizung (RKHTS) wird die
Reserveheizung im Brauchwasser-Heizmodus verwendet.
(3) Gilt nur für den Tank mit integrierter elektrischer Zusatzheizung (RKHW*).
RKHBH/X008BB
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62574-1 – 10.2010
65°C 65°C
(RKHTS) (RKHTS)
(RKHW*) (RKHW*)
FCU1
8
7
FCU2
FCU3
M M
FHL1
11 12
FHL2
FHL3
10
(2)
zulässigen Betriebsdruck (4 Bar)
■
An allen tief gelegenen Punkten des Systems müssen
Abflusshähne angebracht werden, um für Wartungszwecke eine
vollständige Entleerung des Wasserkreislaufs zu ermöglichen.
Im Absperrventil sind zwei Ablaufhähne integriert, um das
Wasser aus dem Wassersystem der Inneneinheit ablassen zu
können.
■
Sorgen Sie dafür, dass das Druckentlastungsventil einen
ordnungsgemäßen Abfluss erhält, damit kein Wasser zu
stromführenden Kontakten gelangen kann.
■
An allen hohen Punkten des Kreislaufs müssen Entlüftungs-
ventile installiert werden. Diese sollten sich an leicht
zugänglichen Stellen befinden. Die Einheit ist innen mit einer
automatischen Entlüftungsvorrichtung ausgestattet. Überprüfen
Sie, dass das Entlüftungsventil nicht zu fest angezogen ist. Es
muss möglich bleiben, dass aus dem Wasserkreislauf
automatisch Luft abgegeben werden kann.
■
Achten Sie darauf, dass die Komponenten, die in der
9
bauseitigen Rohrleitung installiert sind oder werden, dem
Wasserdruck und der Wassertemperatur standhalten können.
■
Nehmen Sie nur Materialen, die verträglich sind mit dem im
System verwendeten Wasser und mit den in der Inneneinheit
verwendeten Materialien.
Gelangt Luft, Feuchtigkeit oder Staub in den Wasserkreislauf, kann
es zu Störungen kommen. Beachten Sie daher bitte immer
Folgendes, wenn Sie den Wasserkreislauf anschließen:
■
Verwenden Sie nur saubere Rohre.
■
Halten Sie beim Entgraten das Rohrende nach unten.
■
Dichten Sie das Rohrende ab, wenn Sie es durch eine
Wandöffnung schieben, damit weder Staub noch Schmutz
hinein gelangen können.
■
Verwenden Sie für das Abdichten der Anschlüsse ein gutes
Gewinde-Dichtungsmittel.
■
Wenn Metallrohre verwendet werden, die nicht aus Messing
sind, darauf achten, dass beide Materialien voneinander isoliert
werden, um galvanische Korrosion zu verhindern.
■
Messing ist ein weiches Material. Verwenden Sie nur dafür
geeignetes Werkzeug, wenn Sie die Anschlüsse des Wasser-
kreislaufs vornehmen. Ungeeignetes Werkzeug verursacht
Beschädigungen an den Rohren.
■
Der Rohrdurchmesser muss dem benötigten Wasserdurchfluss
und dem verfügbaren externen statischen Druck der Pumpe
entsprechen.
■
Der Wasserfluss
mindestens 12 l/min betragen. Wenn der Wasserdurchfluss
geringer als dieser Minimalwert ist, wird ein Strömungsfehler 7H
angezeigt, und der Betrieb der Inneneinheit wird gestoppt.
■
Auf Keinen Fall im Wasserkreislauf verzinkte Teile verwenden.
Diese Teile können stark korrodieren, da im internen Wasser-
kreislauf des Gerätes Kupferrohre verwendet werden.
■
Bei Verwendung eines 3-Wege-Ventils im Wasserkreislauf:
Es ist äußerst wichtig dafür zu sorgen, dass der Wasserkreislauf
der Bodenheizung und der Wasserkreislauf für die Warm-
wasserbereitung (Brauchwasser) absolut getrennt sind.
■
Wird im Wasserkreislauf ein 3-Wege-Ventil oder ein 2-Wege-
Ventil verwendet, muss die Ventil-Umstellzeit kürzer als
60 Sekunden sein.
HINWEIS
Es wird dringend empfohlen, einen zusätzlichen Filter am
Wasserkreislauf für den Heizbetrieb zu installieren.
Insbesondere für die Entfernung von Metallpartikeln aus
den bauseitigen Rohrleitungen für den Heizbetrieb wird die
Nutzung eines Magnet- oder Zyklonfilters empfohlen, der
kleine Partikel entfernen kann. Kleine Partikel können die
Einheit beschädigen und werden nicht vom Standardfilter
der Heizpumpeneinheit entfernt.
bei Betreiben der Inneneinheit
Installationsanleitung
muss
