Toepassing 6

Verwarmen van ruimten met kamerthermostaattoepassing via vloer-
verwarmingslussen en ventilatorconvectoren. De vloerverwarmings-
lussen en ventilatorconvectoren
watertemperatuur.
De vloerverwarmingslussen vereisen in de verwarmingsstand een
lagere watertemperatuur dan de ventilatorconvectoren. Om deze
twee instelpunten mogelijk te maken, wordt een mengstation gebruikt
dat de watertemperatuur aanpast aan de vereisten van de vloer-
verwarmingslussen. De ventilatorconvectoren zijn rechtstreeks
aangesloten op het watercircuit van de binnenunit en de vloer-
verwarmingslussen zijn aangesloten na het mengstation. De
binnenunit bestuurt dit mengstation niet.
De werking en configuratie van het lokale watercircuit behoort tot de
verantwoordelijkheid van de installateur.
Rotex biedt alleen een besturingsfunctie met dubbele instelpunten.
Deze functie maakt twee instelpunten mogelijk. Afhankelijk van de
vereiste watertemperatuur (vloerverwarmingslussen en/of ventilator-
convectoren zijn vereist), kan het eerste of het tweede instelpunt
worden geactiveerd.

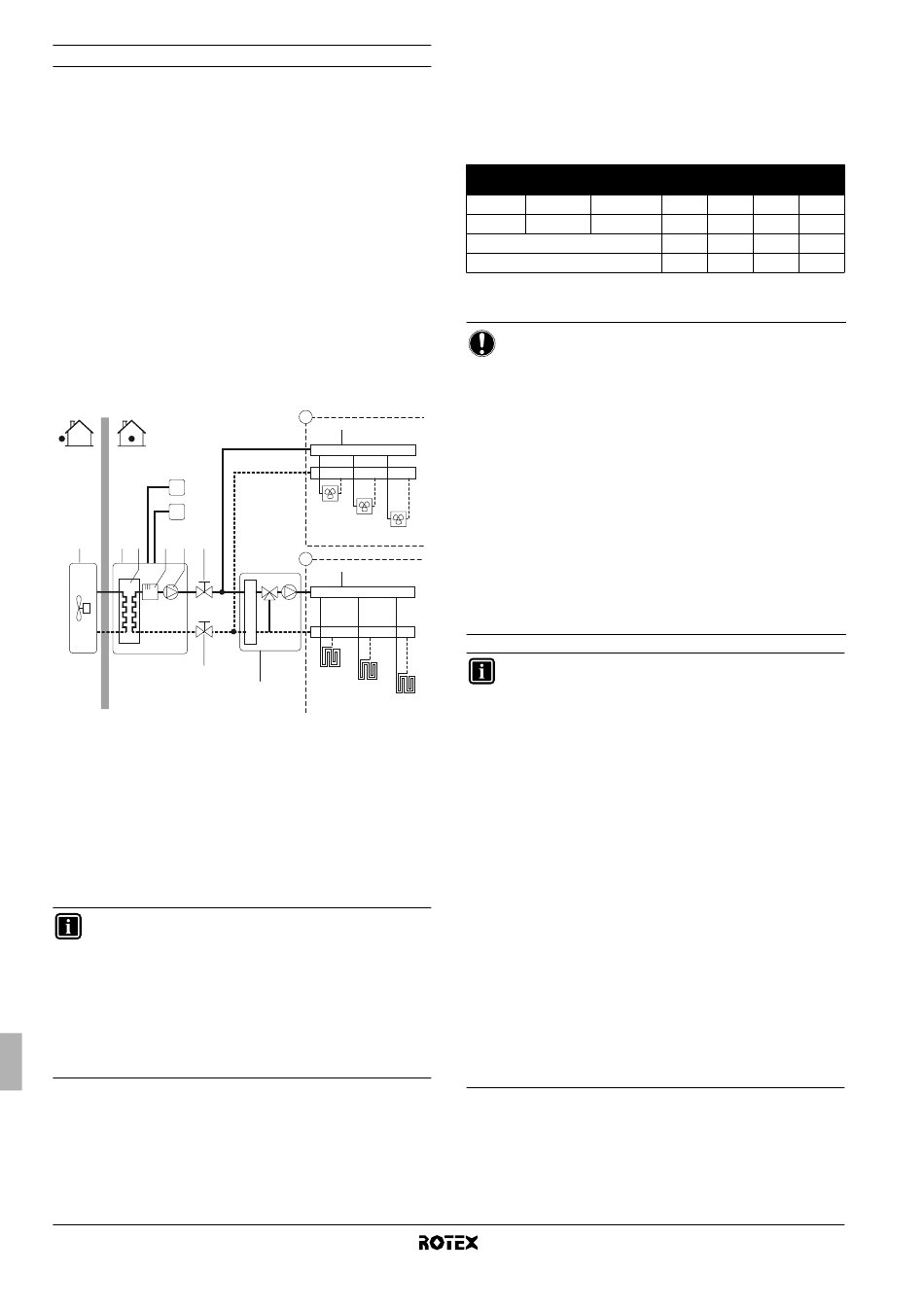

T1
T2
1 2 3 4 5 6
6
1 Buitenunit
2 Binnenunit
3 Warmtewisselaar
4 Backupverwarming
5 Pomp
6 Afsluiter
7 Verdeelstuk zone B (lokale levering)
8 Verdeelstuk zone A (lokale levering)
9 Mengstation (lokale levering)
FCU1...3 Ventilatorconvector (optie)
FHL1...3 Vloerverwarmingslus
T1 Kamerthermostaat voor zone A (optie)
T2 Kamerthermostaat voor zone B (optie)
INFORMATIE
■
Het voordeel van besturing met dubbel instelpunt is
dat de warmtepomp zal/kan werken met de laagste
vereiste temperatuur van uittredend water wanneer
alleen vloerverwarming vereist is. Een hogere
temperatuur van het uittredend water wordt alleen
vereist in het geval de ventilatorconvectoren werken.
Dit levert betere prestaties van de warmtepomp op.
■
Het hydraulisch
(Hydrobox – mengstation – FCU1...3)
Montagehandleiding
9
vereisen een verschillende
B
7
FCU1
FCU2
FCU3
A
8
FHL1
9
FHL2
FHL3
evenwicht is zeer belangrijk.
Pompwerking en verwarmen van ruimten
Wanneer de kamerthermostaat voor de vloerverwarmingslus (T1) en
de ventilatorconvectoren (T2) is aangesloten op de binnenunit, werkt
de pomp (5) bij een verzoek om verwarming van T1 en/of T2. De
buitenunit begint te werken om de doeltemperatuur van het
uittredend water te bereiken. De doeltemperatuur van het uittredend
water hangt af van welke kamerthermostaat verwarming vraagt.
Lokale
Instelpunt instelling
Zone A Eerste UI
Zone B Tweede [7-03]
Resulterende watertemperatuur
Resulterende pompwerking
Wanneer de kamertemperatuur van beide zones boven het instelpunt
van de thermostaat ligt, worden de buitenunit en de pomp stilgelegd.
LET OP
■
Sluit de thermostaatdraden aan op de juiste
aansluitpunten (zie "5. Overzicht van de binnenunit"
op pagina 10).
■
Voer de lokale instellingen [7-02], [7-03] en [7-04]
goed uit. Zie "Besturing met dubbel instelpunt" op
pagina 34.
■
Configureer DIP-schakelaar SS2-3 op de printplaat
van de schakelkast van de RKHBH juist. Zie
"8.2. Configuratie
kamerthermostaat" op pagina 24.
■
De installateur moet ervoor zorgen dat er zich geen
ongewenste situaties kunnen voordoen (bijv. een te
hoge watertemperatuur naar de vloerverwarmings-
lussen, enz.).
■
De feitelijke
vloerverwarmingslussen hangt af van de besturing en
de instelling van het mengstation.
INFORMATIE
■
De verzoeksignalen voor het verwarmen van ruimten
kunnen op twee verschillende manier worden
geïmplementeerd (keuze van de installateur):
- Thermo AAN/UIT-signaal van kamerthermostaat
- Statussignaal (actief/niet actief) van het
mengstation
■
Rotex levert geen enkel type mengstation. Besturing
met dubbel instelpunt biedt alleen de mogelijkheid om
twee instelpunten te gebruiken.
■
Wanneer alleen zone A verwarmen vraagt, krijgt zone
B water met een temperatuur die gelijk is aan het
eerste instelpunt.
Dit kan ertoe leiden dat zone B ongewenst verwarmd
wordt.
■
Wanneer alleen zone B verwarmen vraagt, krijgt het
mengstation water met een temperatuur die gelijk is
aan het tweede instelpunt.
Afhankelijk van de besturing van het mengstation, kan
de vloerverwarmingslus nog altijd water krijgen met
een temperatuur gelijk aan het instelpunt van het
mengstation.
■
Voor dit type van toepassing moet de selectie
verwarmen/koelen steeds op de gebruikersinterface
worden gemaakt.
instelpunt" op pagina 34 voor meer informatie.
Binnenunit voor lucht-water-warmtepompsysteem
Thermo-status
AAN UIT AAN UIT
UIT AAN AAN UIT
UI [7-03] [7-03] —
AAN AAN AAN UIT
van de installatie van de
watertemperatuur in de
Zie "Besturing met dubbel
