Aplicación 6 - Rotex RKHBH008BB3V3 Manuel D'installation

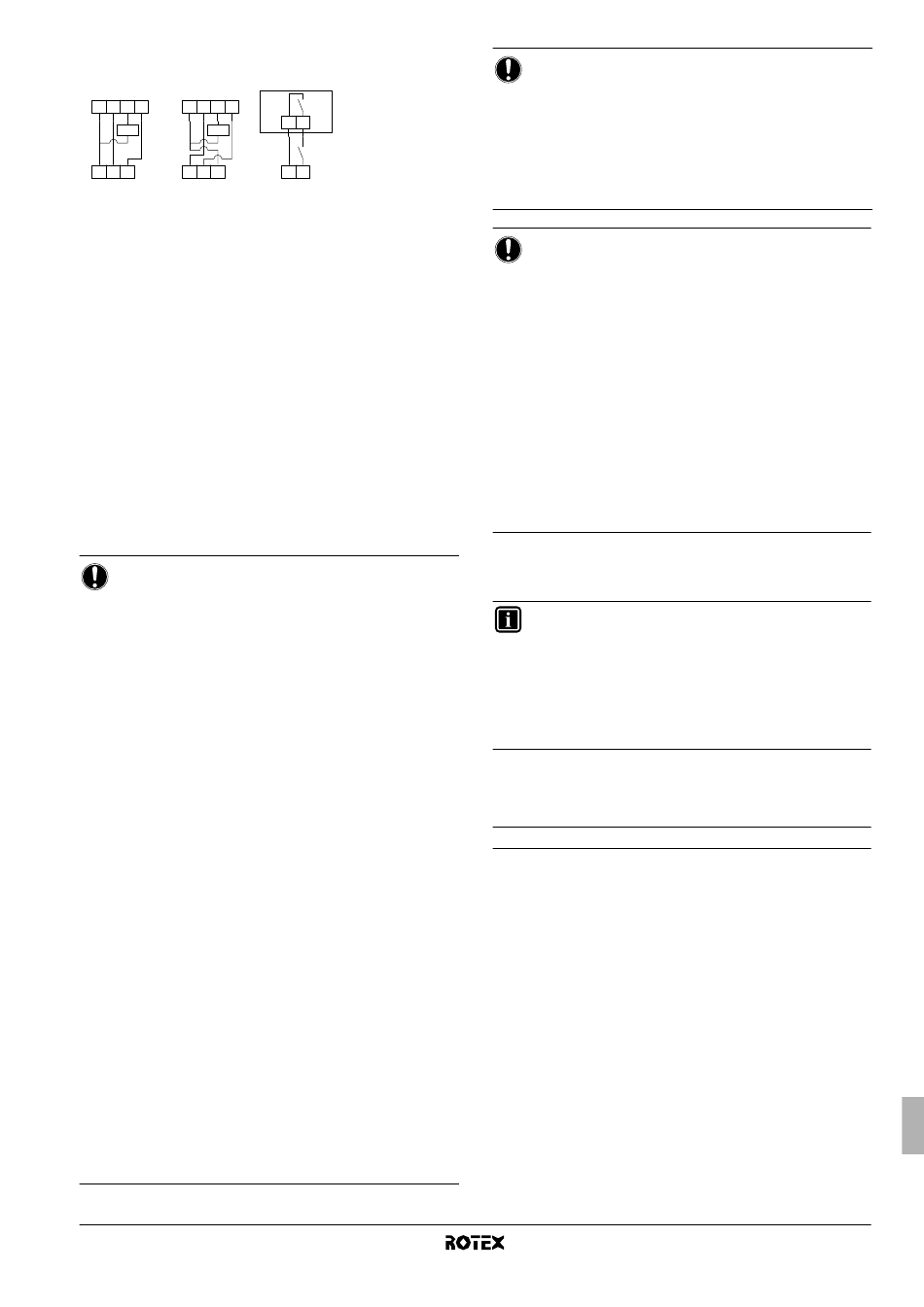

Configuración del cableado de obra B
RKHB* RKHB*
X2M X2M
1 2 3 4 1 2 3 4
K1A K1A
H C C H
Com Com
RKRTR* RKRTW*
B Entrada del termostato de la caldera
TI
C Termostato para refrigeración solamente (opcional)
H Termostato para calefacción solamente (opcional)
Com Termostato de habitación común (opcional)
K1A Relé auxiliar de activación de la unidad de caldera
(suministro independiente)
KCR Señal de autorización para la caldera auxiliar
Operación
■
Configuración A
Cuando el termostato de habitación solicite calefacción, la
unidad RKHB* o la caldera comenzarán a funcionar, en función
de la posición del contacto auxiliar (A).
■
Configuración B
Cuando el termostato de habitación solicite calefacción, la
unidad RKHB* o la caldera comenzarán a funcionar, en función
de la temperatura exterior (estado de la "señal de autorización
para la caldera auxiliar").
Cuando la caldera reciba autorización, el funcionamiento en
modo calefacción mediante la unidad RKHB* se apagará
automáticamente.
Para obtener más detalles, consulte el ajuste de campo
[C-02~C-04].
AVISO
■
Configuración A
Asegúrese de que el contacto auxiliar (A) cuenta con
un diferencial o un retardo suficiente para evitar el
continuo cambio de funcionamiento entre la unidad
RKHB* y la caldera. Si el contacto auxiliar (A) es un
termostato de temperatura exterior, asegúrese de
instalar el mismo a la sombra, de forma que no se vea
afectado o activado/desactivado por el sol.
Configuración B
Asegúrese de que la histéresis bivalente [C-04]
dispone de suficiente diferencial para evitar el
continuo cambio de funcionamiento entre la unidad
RKHB* y la caldera. Puesto que la temperatura
exterior se mide a través del termistor de aire de la
unidad exterior, asegúrese de instalar la unidad
exterior en la sombra, para que no se vea afectada
por el sol.
La frecuencia de conmutación excesiva puede causar
corrosión prematura en la caldera. Consulte al
fabricante de la caldera.
■
Durante el funcionamiento de calefacción de la unidad
RKHB*, la unidad funcionará con el objeto de
mantener la temperatura
establecida en la interfaz de usuario. Cuando está
activado el control según las condiciones climáticas, la
temperatura del agua es establecida automáticamente
en función de la temperatura exterior.
Durante el funcionamiento de calefacción de la
caldera, ésta funcionará con el objeto de mantener la
temperatura de salida de agua establecida en el
controlador de la caldera.
No establezca, en el controlador de la caldera, un
punto de referencia para la temperatura de salida de
agua superior a 55°C.
■
Asegúrese de que solamente hay 1 recipiente de
expansión en el circuito de agua. La unidad interior
Rotex ya viene con un recipiente de expansión
montado.
RKHBH/X008BB
Unidad interior para sistema de bomba de calor de aire-agua
4PW62574-2 – 10.2010
EKRP1HB*
KCR
X1 X2
K1A
X Y
B TI
de salida de agua
AVISO
Asegúrese de configurar correctamente el conmutador
DIP SS2-3 en la tarjeta PCB de la caja de conexiones de
la unidad RKHB*. Consulte "8.2. Configuración de la
instalación del termostato
página 24.
Para la configuración B: asegúrese de configurar los
ajustes de campo [C-02, C-03 y C-04] correctamente.
Consulte "Funcionamiento bivalente" en la página 36.
AVISO
Asegúrese de que la temperatura del agua de retorno al
intercambiador de calor de la unidad RKHB* no exceda
nunca de 55°C.
Por esta razón, no establezca nunca, en el controlador de
la caldera, un punto de referencia de temperatura de salida
de agua superior a 55°C y, si es preciso, instale una
válvula termostática (tipo aquastat)
retorno de agua de la unidad RKHB*.
Asegúrese de que las válvulas antirretorno (suministradas
independientemente) se instalan correctamente en el
sistema.
Asegúrese de que el termostato para habitaciones RKRTR
o RKRTW no se enciende ni se apaga muy a menudo.
Rotex no se hace responsable de ningún daño ocurrido
como consecuencia
instrucción.
(a) La válvula aquastat debe estar ajustada a 55°C y cerrar el retorno de agua
a la unidad cuando la temperatura detectada exceda de 55°C. Cuando la
temperatura baje a un valor inferior, la válvula aquastat debe abrir de nuevo
el retorno de agua a la unidad RKHB*.
INFORMACIÓN
Autorización manual para la unidad RKHB* en la caldera.
En caso de que sólo deba funcionar la unidad RKHB* en
modo calefacción, deshabilite el funcionamiento bivalente
a través del ajuste [C-02].
En caso de que sólo la caldera deba funcionar en modo
calefacción, aumente la temperatura de encendido
bivalente [C-03] a 25°C.
Calefacción del agua sanitaria
El calentamiento del agua caliente sanitaria tiene lugar como se
explica en el apartado "Aplicación 2" en la página 5.
Aplicación 6
Calefacción de habitaciones con termostato de habitación a través
de circuitos cerrados de calefacción de suelo radiante y unidades
fancoil. Los circuitos cerrados de calefacción de suelo radiante y las
unidades fancoil requieren distintas temperaturas de agua para su
funcionamiento.
Los circuitos cerrados de calefacción de suelo radiante requieren
una temperatura de agua menor en el modo calefacción en
comparación con las unidades fancoil. Para lograr estos dos puntos
de referencia, se utiliza una estación de mezcla para adaptar la
temperatura del agua de acuerdo con los requisitos de los circuitos
cerrados de calefacción de suelo radiante. Las unidades fancoil se
conectan directamente al circuito de agua de la unidad interior y a los
circuitos cerrados de calefacción de suelo radiante después de la
estación de mezcla. La unidad interior no controla la estación de
mezcla.
El funcionamiento y configuración del circuito de agua en la obra es
responsabilidad del instalador.
de la habitación" en la
(a)
en la tubería de
del incumplimiento de esta
