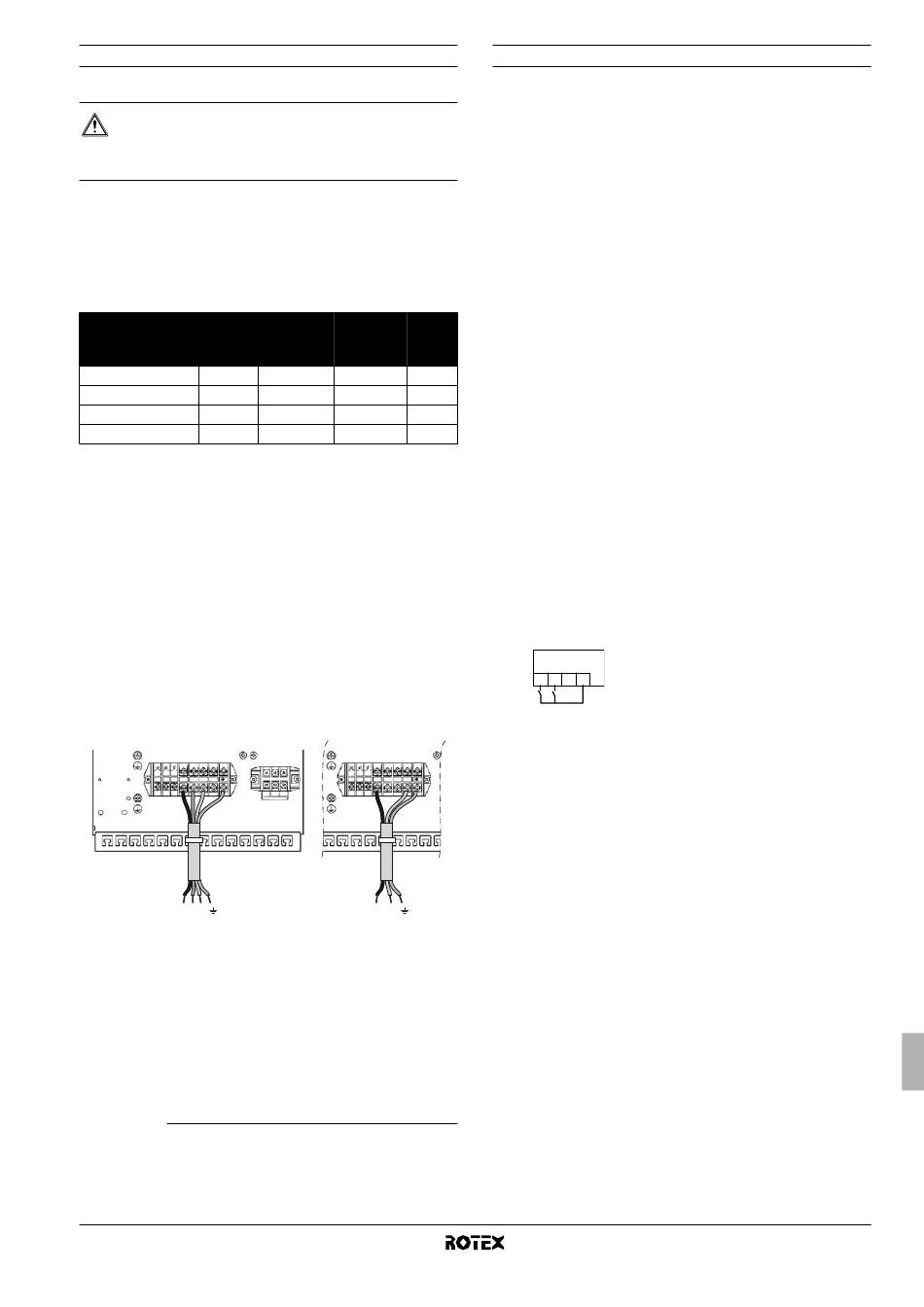

Aansluiting van de voeding van de backupverwarming

Vereisten voor voedingscircuit en voedingskabel
VOORZICHTIG
Gebruik een afzonderlijk
backupverwarming en boosterverwarming.
nooit een voeding met een ander apparaat.
(a) Enkel van toepassing voor een tank met ingebouwde elektrische
boosterverwarming (RKHW*).
Dit voedingscircuit moet worden beveiligd met de vereiste
veiligheidsvoorzieningen conform de toepasselijke wetgeving.
Selecteer de stroomkabel conform de toepasselijke wetgeving. Zie
de tabel hieronder voor het maximaal opgenomen amperage van de
backupverwarming.
(1) (2)
Capaciteit
backupver
Model binnenunit warming
RKHB*008BB3V3 3 kW
(a) (b)
RKHB*008BB6V3 6 kW
RKHB*008BB6WN 6 kW
RKHB*008BB9WN 9 kW
(a) Apparatuur conform met EN/IEC 61000-3-12
(b) Deze apparatuur is conform met EN/IEC 61000-3-11
systeemimpedantie Z kleiner dan of gelijk is aan Z
sys
tussen de voeding van de gebruiker en het openbare systeem. Het behoort tot de
verantwoordelijkheid van de installateur of de gebruiker van de apparatuur om
ervoor te zorgen, indien nodig in overleg met de distributienetwerkbeheerder, dat
de apparatuur alleen wordt aangesloten op een voeding met een
systeemimpedantie Z die kleiner dan of gelijk is aan Z
sys
Werkwijze
1 Sluit met behulp van de juiste kabel het voedingscircuit aan op
de hoofdstroomonderbreker
bedradingsschema en de onderstaande afbeelding.
2 Sluit de aardgeleider (geel/groen) aan op de aardschroef op de
X1M-klem.
3 Bevestig de kabel met behulp van kabelbinders aan de
bevestigingspunten voor trekontlasting.
Opmerking: alleen de relevante lokale bedrading is hier afgebeeld.
3x 400 V
X1M
L1 L2 L3 N
L1 L2 L3
(1) Europese/Internationale Technische Norm die de beperkingen vastlegt
voor harmonische stromen geproduceerd door apparatuur die is
aangesloten op openbare laagspanningssystemen met een
ingangsstroom >16 A en ≤75 A per fase.
(2) Europese/Internationale Technische Norm die de beperkingen vastlegt
voor spanningsveranderingen, spanningsschommelingen en flikkeren in
openbare laagspanningssystemen voor apparatuur met een nominale
stroom ≤75 A.
RKHBH/X008BB
Binnenunit voor lucht-water-warmtepompsysteem
4PW62574-2 – 10.2010
voedingscircuit voor
(a)
Deel dus
Nominale
spanning Maximaal
backupverwar opgenomen
ming amperage Z
max
1x 230 V 13 A —
1x 230 V 26 A 0,29
3x 400 V 8,6 A —
3x 400 V 13 A —
(1)
(2)
op voorwaarde dat de
op het interfacepunt
max
.
max
zoals aangegeven in
1x 230 V
X1M
X3M
L1 N
L1 N

Aansluiting van de thermostaatkabel

De aansluiting van de thermostaatkabel hangt af van de toepassing.
Zie ook "3.4. Voorbeelden van typische toepassingen" op pagina 4
en "8.2. Configuratie van de installatie van de kamerthermostaat" op
de pagina 24 voor meer informatie en configuratie-opties voor
pompwerking in combinatie met een kamerthermostaat.
Thermostaatvereisten
■
Voeding: 230 V wisselstroom of batterijen
■
Contactspanning: 230 V.
Werkwijze
1 Sluit de thermostaatkabel aan op de juiste aansluitklemmen
zoals afgebeeld
montagehandleiding van de kamerthermostaatkit.
2 Bevestig de kabel met behulp van kabelbinders aan de
bevestigingspunten voor trekontlasting.
3 Zet DIP-schakelaar SS2-3 op de printplaat op ON. Zie
(Ω)
"8.2. Configuratie van de installatie van de kamerthermostaat"
op pagina 24 voor meer informatie.
Aansluiting van de contacten van het eerste en tweede
instelpunt
De aansluiting van het contact van het instelpunt is alleen van belang
als het contact voor dubbel instelpunt is geactiveerd.
Zie ook "3.4. Voorbeelden van typische toepassingen" op pagina 4
en "Besturing met dubbel instelpunt" op pagina 34.
Contactvereisten
Het contact moet een spanningsvrij contact zijn voor 230 V (100 mA)
zorgt.
Werkwijze
het
1 Sluit het contact van het eerste en tweede instelpunt aan op de
overeenkomstige klemmen zoals hieronder afgebeeld
X2M
1 2 3 4
SP2 SP1
SP1 Contact eerste instelpunt
SP2 Contact tweede instelpunt
2 Bevestig de kabels met behulp van kabelbinders aan de
bevestigingspunten voor trekontlasting.
3 Stel DIP-schakelaar SS2-3 en lokale instelling [F-00] in op basis
van de vereiste pompwerking. Zie "8.3. Configuratie van de
pompwerking" op pagina 24 en lokale instelling [F-00] in
"[F] Instelling optie" op pagina 38.
in het bedradingsschema en
Montagehandleiding
in de
