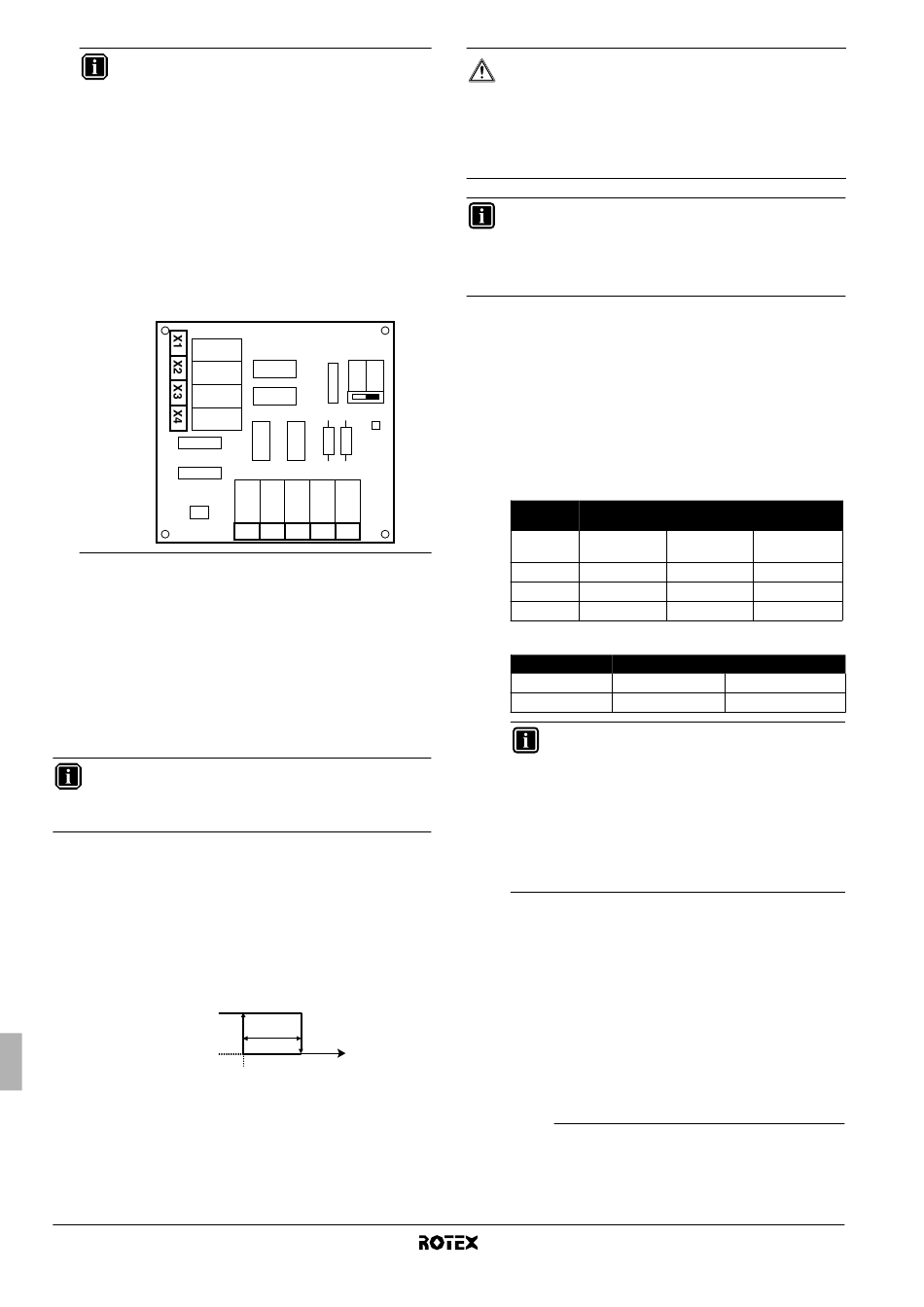

INFORMATIE
■
De combinatie van instelling [4-03]=0/2 met
bivalente werking
buitentemperatuur leiden tot een tekort aan
warm water voor huishoudelijk gebruik.
■
De functie bivalente werking heeft geen invloed
op de stand verwarmen van water voor huis-
houdelijk gebruik. Warm water voor huishoudelijk
gebruik blijft alleen maar verwarmd door de
binnenunit.
■
Het toelatingssignaal voor de extra ketel zit op de
EKRP1HB (digitale I/O-printplaat). Wanneer het
geactiveerd is, is het contact X1, X2 open; dit
contact is open wanneer het gedeactiveerd is.
Zie de afbeelding voor de schematische locatie
van dit contact.
X2M
Toelatingssignaal aanvullende
[C-02]=2
Met deze functie kunt u een extra externe backupverwarming
besturen.
De extra externe backupverwarming kan worden gebruikt om het
verwarmen van ruimte te ondersteunen (niet verwarmen van warm
water voor huishoudelijk gebruik) tijdens lage omgevingscondities.
Het signaal voor de extra externe verwarming wordt geactiveerd als
de tweede trap van de interne backupverwarming wordt gesloten en
als de buitentemperatuur zakt onder [C-03] instelling met [C-04]
hysterese.
INFORMATIE
Als [4-07] "Tweede
uitgeschakeld, dan wordt het signaal extra externe backup-
verwarming nooit geactiveerd.
■ [C-02]=2 Werking aanvullende externe backupverwarming is
ingeschakeld (2)
■ [C-03] Inschakeltemperatuur externe backupverwarming:
bepaalt de buitentemperatuur waaronder het toelatings-
signaal voor de externe
geactiveerd (gesloten, KCR op EKRP1HB).
■ [C-04] Hysterese externe backupverwarming
Toelatingssignaal externe backupverwarming X1–X2
(EKRP1HB)
gesloten
open
T Buitentemperatuur
A
Montagehandleiding
37
kan bij een lage
OFF ON
SS1
X1M
YC Y1 Y2 Y3 Y4
externe backupverwarming
trap backupverwarming"
backupverwarming wordt
[C-04]
T
[C-03] A
VOORZICHTIG
Het valt onder de verantwoordelijkheid van de installateur
om ervoor te zorgen dat er zich geen ongewenste situaties
kunnen voordoen en dat alle veiligheden conform de
toepasselijke wetgeving geïmplementeerd werden.
Rotex is niet aansprakelijk voor eventuele schade die
ontstaat wanneer dit voorschrift niet wordt nageleefd.
INFORMATIE
Toelatingssignaal X1-X2 kan enkel voor de bivalente werking
zijn OF toelatingssignaal externe backupverwarming.
Beide functies kunnen niet op het zelfde ogenblik gebruikt
worden.
[d] Voeding met kWh-voordeeltarief/Lokale omschakelwaarde
weersafhankelijk
Voeding met kWh-voordeeltarief
■ [d-00]
Verwarmingen
verwarmingen worden uitgeschakeld wanneer het signaal
van het kWh-voordeeltarief van de elektriciteitsmaatschappij
wordt ontvangen.
Als [d-01]=1 of 2 en het signaal van het kWh-voordeeltarief
van de elektriciteitsmaatschappij wordt ontvangen, worden
de volgende componenten uitgeschakeld.
Enkel voor RKHW*
[d-00] Compressor
0 Gedwongen uit
(standaard)
1 Gedwongen uit
2 Gedwongen uit
3 Gedwongen uit
Enkel voor RKHTS
[d-00]
0 (standaard)
2
INFORMATIE
■
[d-00]-instellingen 1, 2 en 3 hebben enkel zin
als de elektrische voeding met kWh-voordeel-
tarief van het type 1 is of als de binnenunit op
is
een elektrische voeding met normaal kWh-
tarief (via 30-31 X2M) aangesloten is en de
backupverwarming en de boosterverwarming
niet op de elektrische voeding met kWh-
voordeeltarief aangesloten zijn.
■
Voor RKHTS, selecteer niet de waarde 1 of 3.
■ [d-01] Aansluiting unit op voeding met kWh-voordeeltarief:
bepaalt of de buitenunit op een voeding met kWh-
voordeeltarief is aangesloten.
Als [d-01]=0, is de unit aangesloten op een normale voeding
(standaardwaarde).
Als [d-01]=1 of 2, is de unit aangesloten op een voeding met
kWh-voordeeltarief. In dit geval is een specifieke installatie
van de bedrading vereist zoals beschreven in "Aansluiting op
een voeding met kWh-voordeeltarief" op pagina 21.
Wanneer parameter [d-01]=1 op het moment dat het signaal
voor kWh-voordeeltarief door de elektriciteitsmaatschappij
wordt gestuurd, gaat dat contact open en wordt de unit in de
stand gedwongen uitgeschakeld
(1) Enkel van toepassing voor een tank met ingebouwde elektrische
boosterverwarming (RKHW*).
(2) Enkel van toepassing voor een tank zonder elektrische
boosterverwarming (RKHTS).
(3) Wanneer het signaal opnieuw stopt, sluit het spanningsvrij contact
en begint de unit weer te werken. Daarom is het belangrijk dat de
automatische herstartfunctie ingeschakeld blijft. Zie "[3] Automatische
herstart" op pagina 28.
uitschakelen: Bepaalt
(1)
:
Backup- Booster-
verwarming verwarming
Gedwongen uit Gedwongen uit
Gedwongen uit Toegelaten
Toegelaten Gedwongen uit
Toegelaten Toegelaten
(2)
:
Compressor Backupverwarming
Gedwongen uit Gedwongen uit
Gedwongen uit Toegelaten
(3)
.
RKHBH/X008BB
Binnenunit voor lucht-water-warmtepompsysteem
4PW62574-2 – 10.2010
