S2S.................. Anschluss für Niedertarif-Netzanschluss
SS1.................. DIP-Schalter
TR1.................. Transformator 24 V für Leiterplatte
V1S.................. Funken-Entstörschaltung 1
V2S.................. Funken-Entstörschaltung 2
X1M-X4M......... Anschlussklemmblöcke
* Option
# Inbetriebnahmen nur mit Brauchwassertank
## Inbetriebnahmen nur für Heizen/Kühlen
Bauseitige Verkabelungsvorgaben
■
Die bauseitige Verkabelung an der Inneneinheit muss am
Klemmenblock innen am Schaltkasten vorgenommen werden.
Um Zugang zum Klemmenblock zu haben, nehmen Sie die
obere Abdeckung der Inneneinheit und die Wartungsblende des
Schaltkastens ab, siehe "Öffnen der Inneneinheit" auf Seite 5.
■
Die Kabelbinderhalterungen sind an der Unterseite des Schalt-
kastens vorgesehen. Befestigen Sie alle Kabel mit Kabelbinder
(bauseitig zur Verfügung zu stellen).
■
Ein eigener Stromkreis ist für die Reserveheizung erforderlich.
■
Bei Anlagen, die mit einem Brauchwassertank ausgestattet sind
(optional), ist ein eigener Stromkreis für die Zusatzheizung
erforderlich.
Siehe Installationsanleitung des Brauchwassertanks.
Anschluss des Netzanschluss- und Kommunikations-
kabel der Inneneinheit
Anforderungen an Stromkreis und Stromkabel
Die Stromversorgung für die Inneneinheit wird durch die Außen-
einheit geliefert. Die Datenkommunikation mit der Außeneinheit ist
durch dasselbe Kabel vorgesehen.
Nehmen Sie bitte Bezug auf das Installationshandbuch der
Außeneinheit bei allen Vorgaben und Spezifikationen hinsichtlich der
bauseitigen Verkabelung zwischen Innen- und Außeneinheit.
Vorgehensweise
1 Schließen Sie den Stromkreislauf mit dem entsprechenden
Kabel an die dazugehörigen Klemmen an, wie im Elektro-
schaltplan und der untenstehenden Abbildung dargestellt.
2 Schließen Sie die Erdungsleitung (gelb/grün) an die Erdungs-
schraube an der Montageplatte des Schaltkastens an.
3 Befestigen Sie das Kabel mit Kabelbinder an den Kabelbinder-
halterungen, um Zugentlastung sicher zu stellen.
4 Beim Verlegen der Kabel darauf achten, dass die Kabel nicht die
Montage der Innengerät-Abdeckung

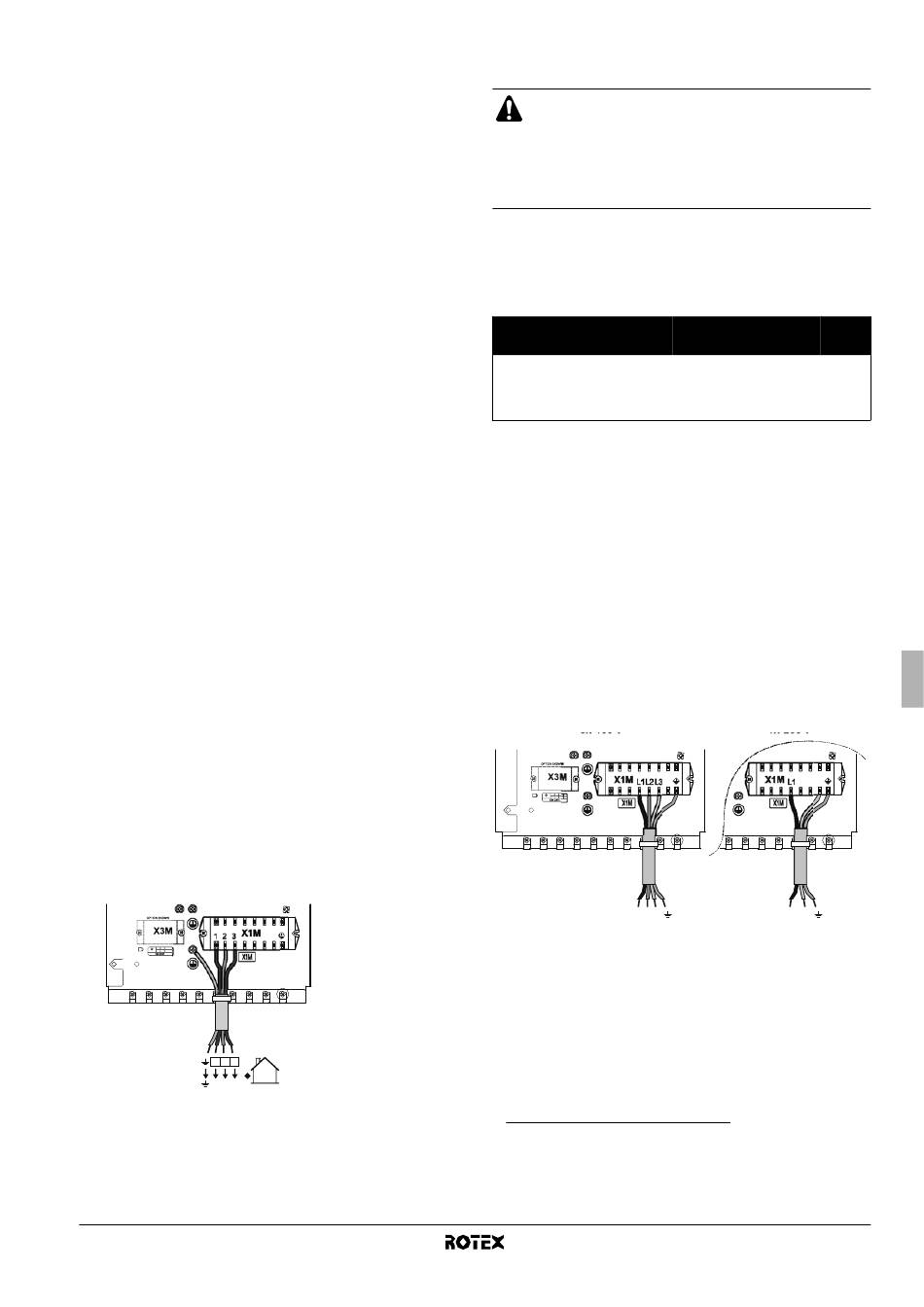

Abbildung 3.
Hinweis: nur die entsprechende bauseitige Verkabelung wird
angezeigt.
L2
N
1 2 3
1 2 3
RKHBH/X016AB
Innengerät für Luft-Wasser-Wärmepumpe
4PW50205-1A
Anschließen der Stromversorgung der Reserveheizung
Anforderungen an Stromkreis und Stromkabel
Dieser Stromkreislauf muss mit den erforderlichen Sicherheits-
vorrichtungen gemäß den örtlichen und nationalen Vorschriften
geschützt werden.
Wählen Sie das Netzkabel gemäß den jeweiligen örtlichen und staat-
lichen Vorschriften aus. Beziehen Sie sich auf nachstehende Tabelle
hinsichtlich des maximalen Betriebsstroms der Reserveheizung.
Modell Inneneinheit
RKHB*016AB3V3
RKHB*016AB6V3
RKHB*016AB6WN
RKHB*016AB9WN
(a) Anlage gemäß EN/IEC 61000-3-12
(b) Diese Anlage entspricht der Norm EN/IEC 61000-3-11
Vorgehensweise
1 Schließen Sie den Stromkreislauf mit dem entsprechenden
Kabel an den Hauptschutzschalter an, wie im Elektroschaltplan
und der untenstehenden Abbildung dargestellt.
2 Schließen Sie die Erdungsleitung (gelb/grün) an die Erdungs-
schraube des X1M-Anschlusses an.
3 Befestigen Sie das Kabel mit Kabelbinder an den Kabelbinder-
halterungen, um Zugentlastung sicher zu stellen.
Hinweis: nur die entsprechende bauseitige Verkabelung wird
angezeigt.
behindern. Siehe
(1) Festlegung gemäß europäischer/internationaler technischer Norm für die
(2) Festlegung gemäß europäischer/internationaler technischer Norm für die
■
Es muss eine eigene Netzleitung für die Reserve-
heizung vorhanden sein. Schließen Sie auf keinen
Fall andere Geräte an diese Starkstromleitung an.
■
Verwenden Sie ein und dieselbe eigene Strom-
versorgung für die Außeneinheit, die Inneneinheit, die
Reserveheizung und
(Brauchwassertank).
(1) (2)
Leistung der Nennspannung
Reserve- der Reserve-
heizung heizung
3 kW 1x 230 V
(a) (b)
6 kW 1x 230 V
6 kW 3x 400 V
9 kW 3x 400 V
(1)
Schnittstelle von Benutzer-Anschluss und dem öffentlichen System ist die
System-Impedanz Z kleiner oder gleich Z
sys
des Installateurs oder des Anlagen-Benutzers - gegebenenfalls nach
Konsultation des Netzbetreibers - Folgendes sicherzustellen: Die Anlage wird nur
angeschlossen an ein Einspeisungssystem mit einer System-Impedanz Z
kleiner oder gleich Z .
max
3x 400 V
N
L1 L2 L3
Grenzen von Stromoberschwingungen erzeugt von an öffentlichen Nieder-
spannungssystemen angeschlossenen Anlagen mit Eingangsströmen von >16 A
und ≤75 A pro Phase.
Grenzen von Spannungsänderungen, Spannungsschwankungen und
flickerverursachenden Schwankungen durch Anlagen mit ≤75 A Nennstrom
angeschlossen an öffentliche Niederspannungssysteme.
die Zusatzheizung
Maximaler
Z (Ω)
Betriebsstrom
max
13 A —
26 A 0,29
8,6 A —
13 A —
(2)
, vorausgesetzt, bei der
. Es liegt in der Verantwortung
max
sys
1x 230 V
N
L1 N
Installationsanleitung
