Accesorii

4.1. Accesoriile furnizate cu unitatea interioară
Vezi figura 1
1 Manual de instalare
2 Manual de exploatare
3 Ventil de închidere
4 Eticheta schemei de conexiuni (în interiorul capacului
unităţii interioare)
5 Şurub de fixare a capacului unităţii interioare
6 Termistor + cablu de conexiune (12 m)
5. Prezentarea unităţii interioare
5.1. Deschiderea unităţii interioare
■

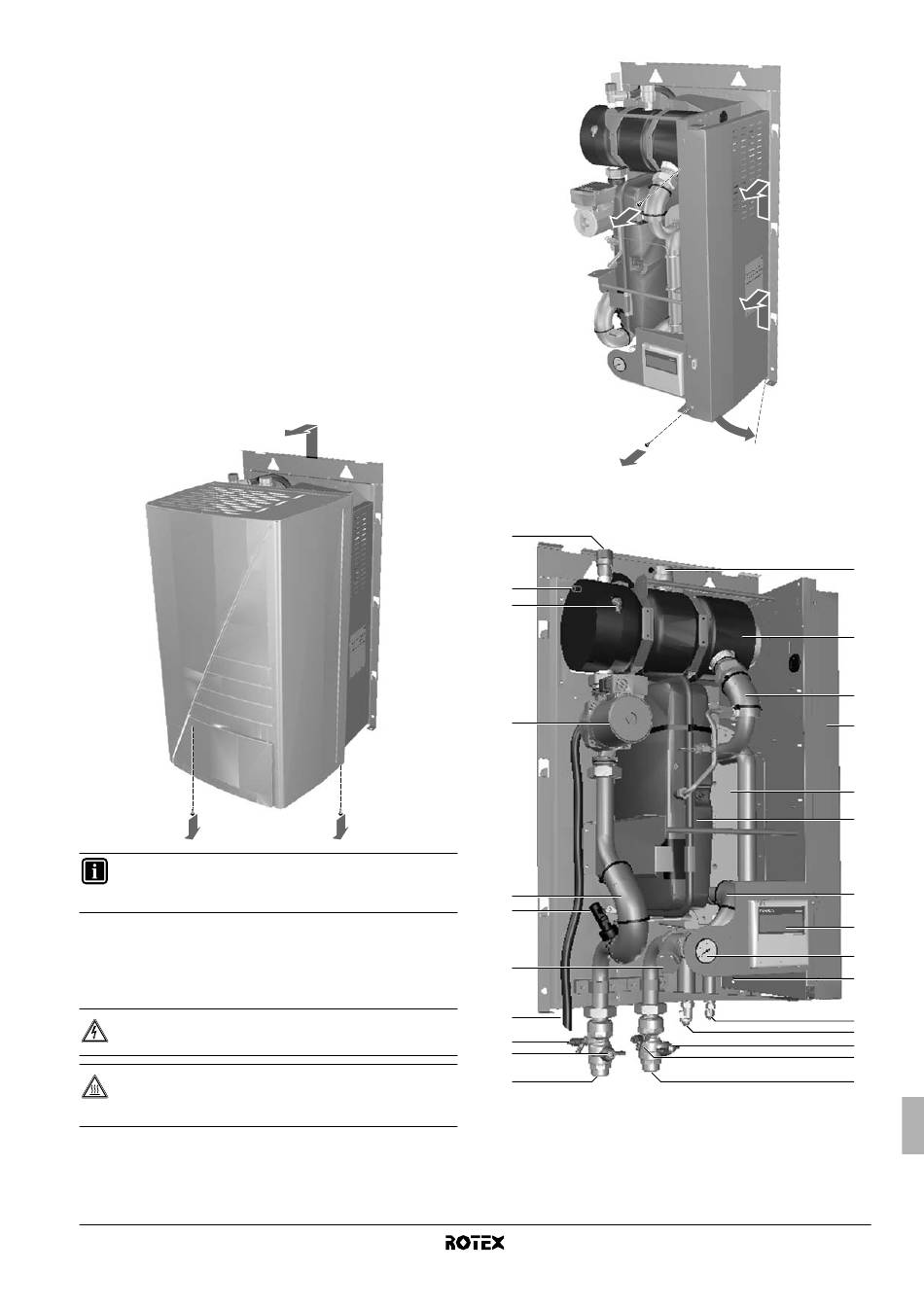

Clapeta frontală de pe capacul unităţii interioare oferă acces la
manometru şi la interfaţa utilizatorului.
■
Capacul unităţii interioare poate fi scos prin îndepărtarea celor
2 şuruburi de fund şi eliberarea capacului.
INFORMAŢII
Aveţi grijă să fixaţi capacul cu şuruburi când îl instalaţi
(şuruburile sunt livrate ca accesorii).
■
Pentru a accesa componentele cutiei de distribuţie – de ex.
pentru a conecta cablajul de legătură – se poate scoate panoul
de service al cutiei de distribuţie. Pentru aceasta, slăbiţi cele
două şuruburi din faţă şi desprindeţi panoul de service al cutiei
de distribuţie.
PERICOL: ELECTROCUTARE
Vezi "2. Măsuri de siguranţă generale" la pagina 2.
PERICOL: NU ATINGEŢI
COMPONENTELE INTERNE
Vezi "2. Măsuri de siguranţă generale" la pagina 2.
