[F] Configuración de opciones
Operación de la bomba
El ajuste de campo de funcionamiento de la bomba se aplica a la
lógica de funcionamiento de la bomba cuando el interruptor DIP
SS2-3 está OFF.
Cuando el funcionamiento de la bomba esté desactivado, la bomba
se detendrá si la temperatura exterior es mayor que el valor
establecido por [4-02] o si la temperatura exterior cae por debajo del
valor establecido por [F-01]. Cuando el funcionamiento de la bomba
está activado, el funcionamiento de la bomba será posible con
cualquier temperatura exterior. Consulte "8.3. Configuración de
funcionamiento de la bomba" en la página 24.
■ [F-00] Funcionamiento de la bomba: define si el funcionamiento
de la bomba está activado (1) o desactivado (0).
Autorización de refrigeración de habitaciones
■ [F-01] Temperatura de autorización de refrigeración de
habitaciones: define la temperatura exterior por debajo de la
cual la refrigeración de habitaciones se apaga.
INFORMACIÓN
Esta función sólo es válida para RKHBX cuando
se selecciona refrigeración de habitaciones.
Control de calefactor de placas inferior
Sólo se aplica a instalaciones con una unidad exterior RRLQ o en
caso de que se instale el kit de calefactor de placas inferior.
■ [F-02] Temperatura de encendido del calefactor de placas
inferior: define la temperatura por debajo de la cual se
activará el calefactor de placas inferior por la acción de la
unidad interior a fin de evitar la acumulación de hielo en la
placa inferior de la unidad exterior a bajas temperaturas
exteriores.
■ [F-03] Histéresis del calefactor de placas inferior: define la
diferencia de temperatura entre la temperatura de encendido
del calefactor de placas inferior y la temperatura de apagado
del calefactor de placas inferior.
Calefactor de placas inferior
ON
[F-03]
OFF
[F-02]
T Temperatura exterior
A
PRECAUCIÓN
El calefactor de placas inferior se controla a través de X14A.
Asegúrese de que [F-04] esté correctamente ajustado.
Manual de instalación
39
Función de X14A
T
A
■ [F-04] Función de X14A: especifica si la lógica de X14A
sigue la señal de salida del modelo de kit solar RKHBH/
X_AA/AB (0) o si la lógica de X14A sigue la salida del
calefactor de la placa inferior (1).
INFORMACIÓN

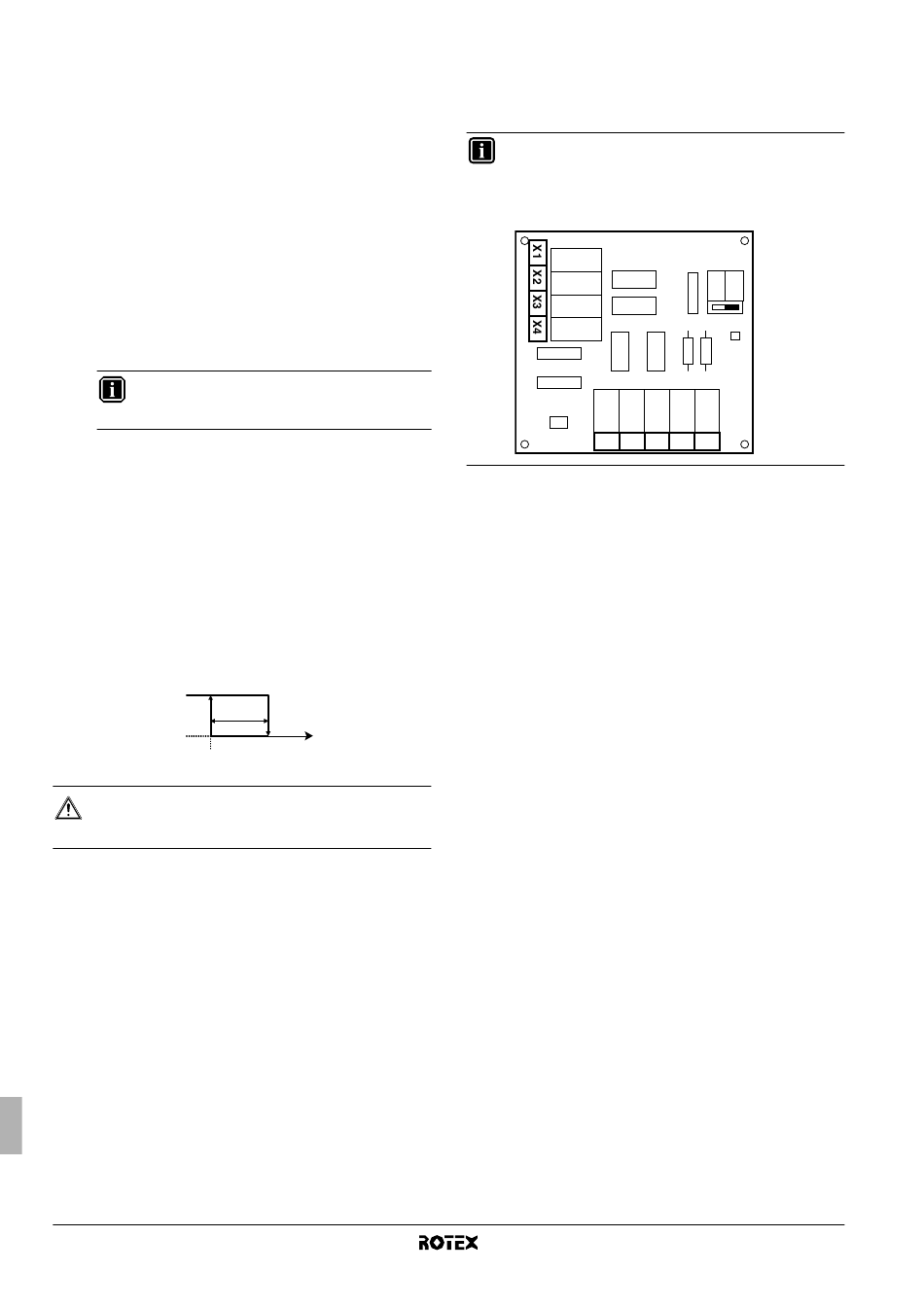

Independientemente del ajuste de campo [F-04], el
contacto X3-X4 (EKRP1HB) sigue la lógica de la señal de
salida para el modelo de kit solar. Consulte la siguiente
figura para la ubicación esquemática de este contacto.
X2M
X1M
YC Y1 Y2 Y3 Y4
Unidad interior para sistema de bomba de calor de aire-agua
OFF ON
SS1
RKHBH/X008BB
