AVISO
Certifique-se de que configura correctamente o interruptor
de configuração SS2-3 na placa de circuito impresso da
caixa de distribuição
"8.2. Configuração da
de ambiente" na página 24.
Para a configuração B: certifique-se de configurar as
regulações locais [C-02, C-03 e C-04] correctamente.
Consulte "Funcionamento bivalente" na página 37.
AVISO
Certifique-se de que a água de retorno ao permutador de
calor da RKHB* nunca excede os 55°C.
Por este motivo, nunca coloque o ponto de regulação da
temperatura pretendida para a saída de água no
controlador da caldeira acima dos 55°C e instale uma
(a)
válvula-aquastato no fluxo de água de retorno da
unidade RKHB*.
Certifique-se de que
(fornecimento local) são instaladas correctamente no
sistema.
Certifique-se de que o termóstato de ambiente RKRTR ou
RKRTW não é ligado/desligado frequentemente.
A Rotex não assume a responsabilidade por qualquer
dano resultante do não cumprimento desta regra.
(a) A válvula-aquastato tem de ser regulada para 55°C e servir para fechar o fluxo
de água de retorno à unidade quando a temperatura medida exceder os 55°C.
Quando a temperatura cai para um valor inferior, a válvula-aquastato tem de
reabrir o fluxo de água de retorno à unidade RKHB*.
INFORMAÇÕES
Permissão manual face à unidade RKHB* na caldeira.
No caso de apenas dever funcionar a unidade RKHB* no
modo de aquecimento
o funcionamento bivalente através da regulação [C-02].
No caso de apenas dever funcionar a caldeira no modo de
aquecimento ambiente, aumente a temperatura de
activação do funcionamento bivalente [C-03] para 25°C.
Aquecimento de águas domésticas
O aquecimento de águas domésticas é descrito em "Instalação 2" na
página 5.

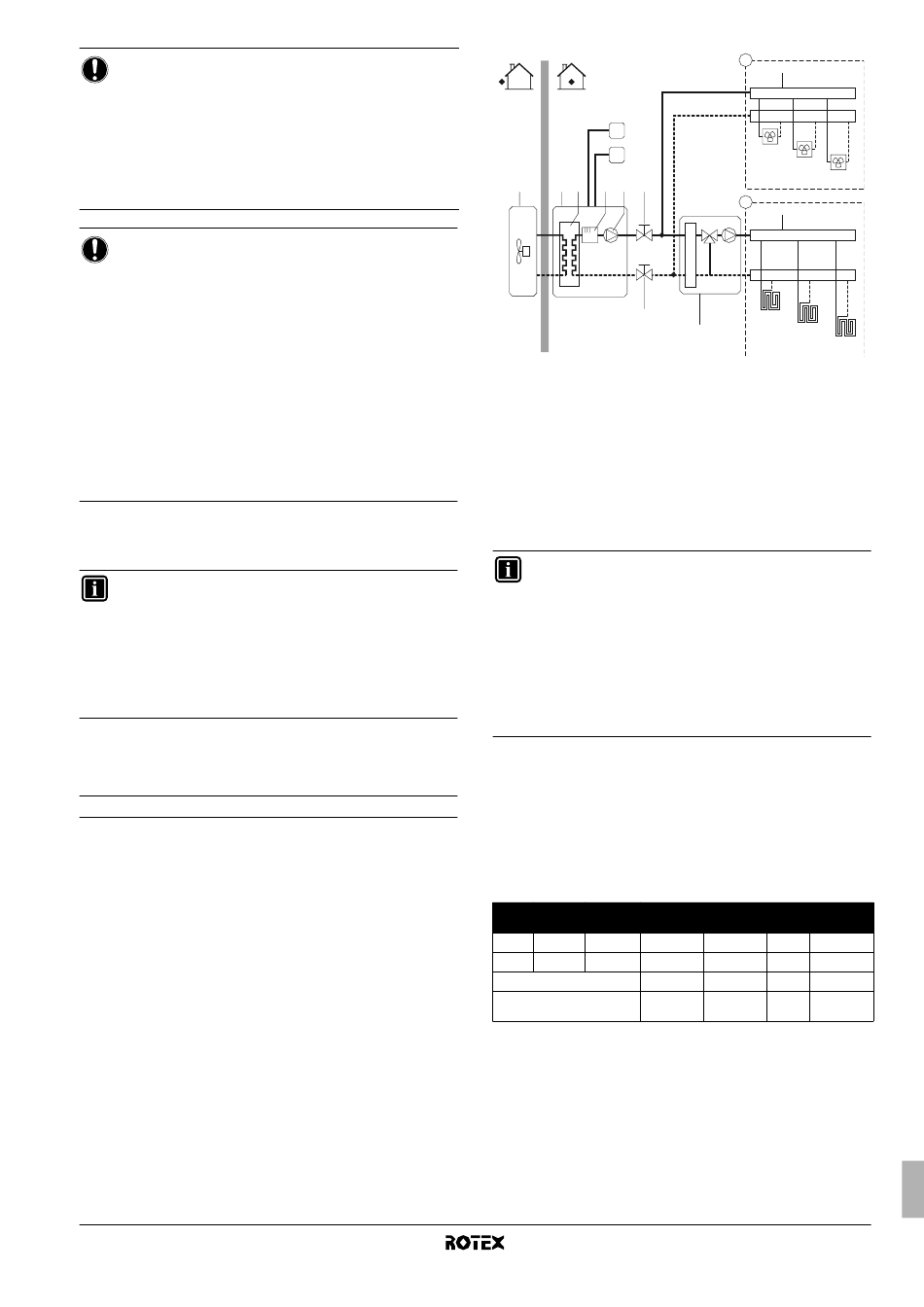

Instalação 6
Instalação de aquecimento ambiente com termóstato de ambiente,
com circuitos de piso radiante e ventilo-convectores. Os circuitos de
piso radiante e ventilo-convectores requerem temperaturas de água
diferentes para trabalhar.
Os circuitos de piso radiante requerem uma temperatura da água
inferior em modo de aquecimento, relativamente aos ventilo-
convectores. Para alcançar estes dois pontos de regulação, utiliza-se
uma estação misturadora para adaptar a temperatura da água, de
acordo com as exigências dos circuitos de piso radiante. Os ventilo-
convectores são ligados directamente ao circuito da água da
unidade de interior; os circuitos de piso radiante são ligados a seguir
à estação misturadora. O controlo da estação misturadora não
é efectuado pela unidade de interior.
O funcionamento e configuração do circuito de água local são da
responsabilidade do instalador.
A Rotex só disponibiliza uma funcionalidade de controlo com ponto
de regulação duplo. Com esta funcionalidade, é possível gerar dois
pontos de regulação. Conforme a temperatura de água exigida
(circuitos de piso radiante e/ou ventilo-convectores) pode ser
activado o primeiro ponto de regulação ou o segundo.
RKHBH/X008BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62574-2 – 10.2010
da RKHB*. Consulte
instalação do termóstato
as válvulas de retenção
ambiente, desactive
T1
T2
1 2 3 4 5 6
6
1 Unidade de exterior
2 Unidade de interior
3 Permutador de calor
4 Aquecedor de reserva
5 Bomba
6 Válvula de fecho
7 Zona de colector B (fornecimento local)
8 Zona de colector A (fornecimento local)
9 Estação misturadora (fornecimento local)
FCU1...3 Ventilo-convector (opcional)
FHL1...3 Circuito de aquecimento do piso
T1 Termóstato de ambiente da zona A (opcional)
T2 Termóstato de ambiente da zona B (opcional)
INFORMAÇÕES
■
A vantagem do controlo por ponto de regulação duplo
é que a bomba de calor pode funcionar à temperatura
mínima exigida de saída da água, quando apenas há
necessidade de piso radiante. As temperaturas mais
elevadas de saída de água apenas são necessárias
quando os ventilo-convectores estão a trabalhar.
Obtém-se assim um melhor desempenho da bomba
de calor.
■
O equilíbrio hidráulico
(Hydrobox – estação misturadora – FCU1...3)
Funcionamento da bomba e processo de aquecimento do
ambiente
Quando o termóstato de ambiente do circuito de aquecimento do
piso (T1) e os ventilo-convectores (T2) estão ligados à unidade de
interior, a bomba (5) trabalha quando é solicitado aquecimento
a partir de T1 e/ou T2. A unidade de exterior começa a trabalhar
para alcançar a temperatura pretendida para a saída de água.
A temperatura pretendida de saída da água depende do termóstato
de ambiente que estiver a solicitar aquecimento.
Ponto de Regulação
regulação local
Zona A Primeiro UI LIGADO
Zona B Segundo [7-03] DESLIGADO LIGADO
Temperatura resultante da água UI
Resultado de funcionamento LIGADO
da bomba
Quando a temperatura da divisão de ambas as zonas é superior ao
ponto de regulação do termóstato, a unidade de exterior e a bomba
param.
B
7
FCU1
FCU2
FCU3
A
8
FHL1
9
FHL2
FHL3
é muito importante.
Estado térmico
DESLIGADO LIGADO DESLIGADO
LIGADO DESLIGADO
[7-03] [7-03] —
LIGADO LIGADO DESLIGADO
Manual de instalação
