Pompwerking
Zonder op de binnenunit (2) aangesloten thermostaat kan de pomp
(5) worden geconfigureerd om te werken zolang de binnenunit is
ingeschakeld, of tot de vereiste watertemperatuur is bereikt.
INFORMATIE
Meer informatie over de configuratie van de pomp vindt
u in "8.3. Configuratie van de pompwerking" op pagina 24.
Verwarmen en koelen van ruimten
Afhankelijk van het seizoen kiest de klant via de gebruikersinterface
op de binnenunit verwarmen of koelen.
De buitenunit (1) begint te werken in de verwarmings- of koelstand
om de doeltemperatuur van het uitgaande water te bereiken.
Wanneer de unit in de verwarmingsstand staat, is de 2-wegklep (7)
open. Warm water wordt zowel naar de ventilatorconvectoren als
naar de vloerverwarmingslussen gestuurd.
Wanneer de unit in de koelstand staat, is de 2-wegsklep (7) gesloten
om te voorkomen dat koud water in de vloerverwarmingslussen
(FHL) wordt gestuurd.
LET OP
Wanneer meerdere lussen in het systeem door op
afstand gestuurde kleppen worden afgesloten, moet
mogelijk een omloopklep (10) worden gemonteerd
om te voorkomen dat de beveiliging met stromings-
schakelaar wordt geactiveerd. Zie ook "Toepassing 2"
op pagina 5.
De bedrading van de 2-wegsklep (7) verschilt voor
een NC-klep (normaal gesloten) klep en een NO-klep
(normaal open)! Sluit de juiste aansluitpunten aan
zoals aangegeven in het bedradingsschema.
Via de gebruikersinterface op de binnenunit wordt de AAN/UIT-
instelling van verwarmen/koelen bepaald.

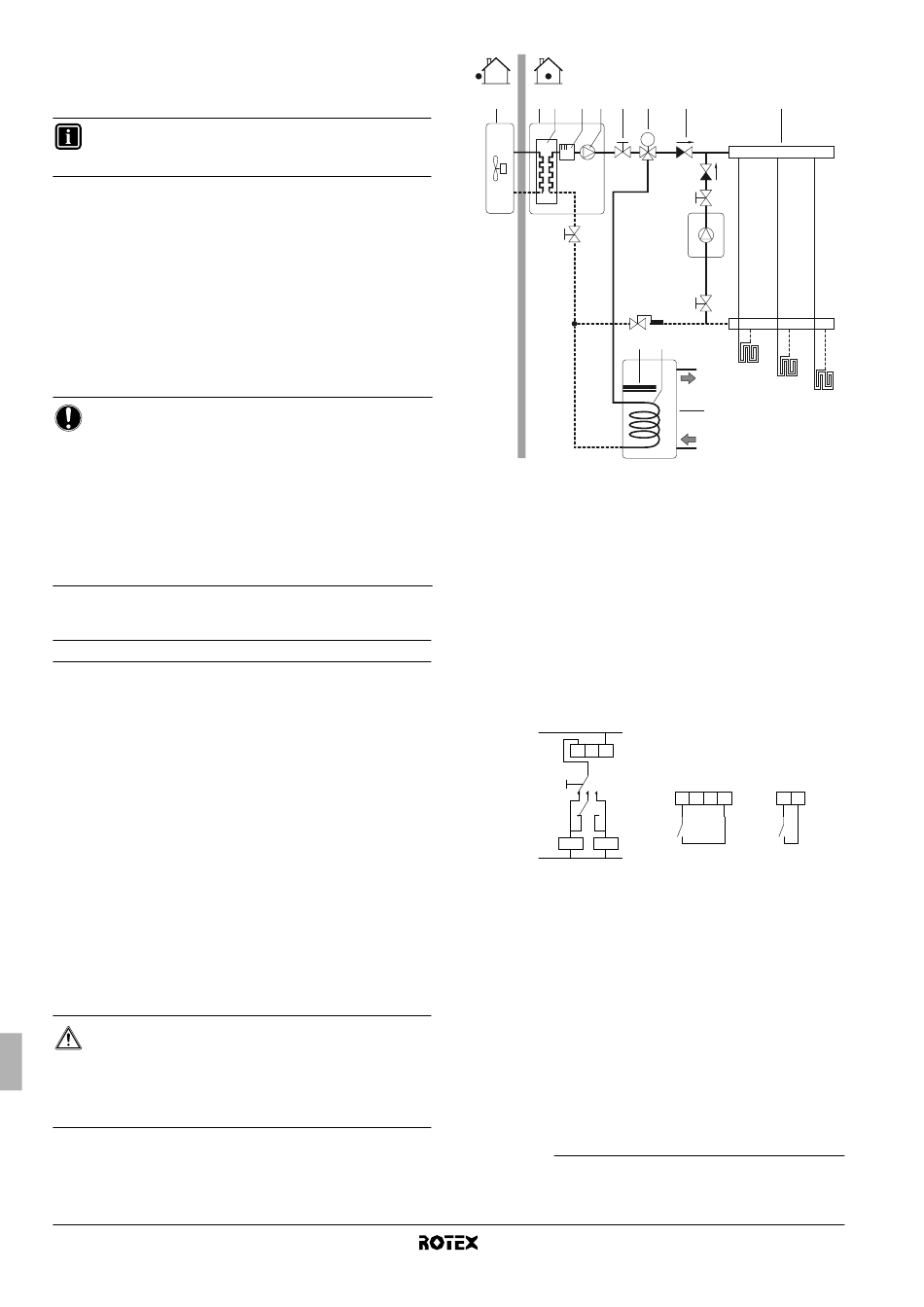

Toepassing 5

Verwarmen van ruimten met een extra ketel (afwisselende werking)
Verwarmen van ruimten door de Rotex-binnenunit of door een extra
ketel die in het systeem is aangesloten. Een hulpcontact of een
RKHB* door de binnenunit gestuurd contact bepaalt of de RKHB*-
binnenunit of de ketel werkt.
Dit hulpcontact kan bijv. een buitentemperatuurthermostaat zijn, een
contact voor dag-/nachtstroomtarief, een handbediend contact, enz.
Raadpleeg "Lokale bedrading configuratie A" op pagina 7.
Het door de RKHB*-binnenunit gestuurd contact (ook bekend als
"toelatingssignaal voor de extra ketel") wordt bepaald door de
buitentemperatuur (thermistor aan de buitenunit). Zie "Lokale
bedrading configuratie B" op pagina 8.
Bivalente werking is alleen mogelijk voor het verwarmen van ruimten,
en niet voor het verwarmen van water voor huishoudelijk gebruik.
Warm water voor huishoudelijk gebruik wordt in een dergelijke
toepassing altijd geleverd door de tank voor warm water voor
huishoudelijk gebruik die op de Rotex-binnenunit is aangesloten.
De extra ketel moet in de leidingen en in de lokale bedrading worden
opgenomen volgens de onderstaande afbeeldingen.
VOORZICHTIG
Zorg dat de ketel en de integratie van de ketel in het
systeem
overeenstemt
wetgeving.
Rotex kan niet aansprakelijk worden gehouden voor
onjuiste of onveilige situaties in het ketelsysteem.
Montagehandleiding
7
met
de
toepasselijke
1
2
3
4
5
6
6
12
14 15
1 Buitenunit
2 Binnenunit
3 Warmtewisselaar
4 Backupverwarming
5 Pomp
6 Afsluiter
7 Gemotoriseerde 3-wegsklep (lokale levering)
8 Terugslagklep (lokale levering)
9 Afsluiter (lokale levering)
10 Verdeelstuk (lokale levering)
11 Ketel (lokale levering)
12 Aquastat-klep (lokale levering)
13 Tank voor warm water voor huishoudelijk gebruik (optie)
14 Boosterverwarming
15 Warmtewisselaarspiraal
FHL1...3 Vloerverwarmingslus
Lokale bedrading configuratie A
L
H
Com
RKHB*/auto / Boiler
A
K1A
K2A
N
B
Input ketelthermostaat
TI
A Hulpcontact (normaal gesloten)
H Kamerthermostaat verwarmingsverzoek (optie)
K1A Hulprelais voor inschakelen van RKHB*-unit (lokale
levering)
K2A Hulprelais voor inschakelen van ketel (lokale levering)
(1) Voor tank zonder elektrische boosterverwarming (RKHTS),
de backupverwarming zal in de stand verwarmen van water
voor huishoudelijk gebruik gebruikt worden.
(2) Enkel van toepassing voor een tank met ingebouwde elektrische
boosterverwarming (RKHW*).
Binnenunit voor lucht-water-warmtepompsysteem
7
8
10
M
8
9
11
9
FHL1
FHL2
FHL3
13
(1)
(2)
RKHB*
B TI
X2M
1 2 3 4
X Y
K1A
K2A
RKHBH/X008BB
4PW62574-2 – 10.2010
