6.8. Algemene voorzorgsmaatregelen betreffende de
waterkring
Controleer de volgende punten vooraleer de montage van de unit
verder te zetten:
■
De maximum waterdruk is 4 bar.
■
De maximum watertemperatuur tijdens het verwarmen van
(1)
ruimten bedraagt 65°C
75°C tijdens het verwarmen van het water voor huishoudelijk
gebruik (instelling veiligheidsapparaat). Controleer of de
gemonteerde leidingen en toebehoren van de leidingen (klep,

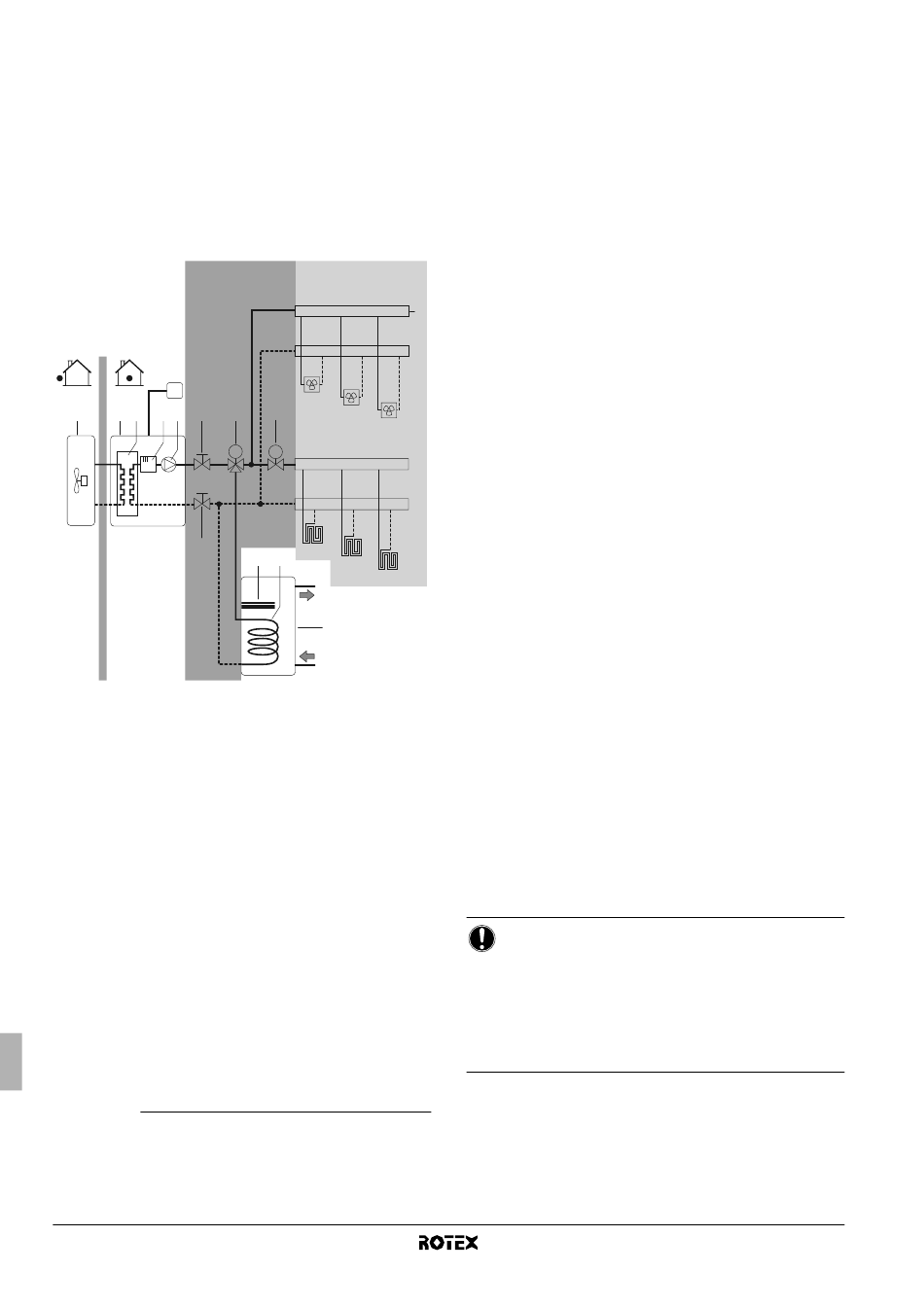

aansluitingen, enz.) tegen de temperaturen in onderstaande
afbeelding bestand zijn.
75°C 75°C
65°C 65°C
T
1 2 3 4 5 6
6
1 Buitenunit
2 Binnenunit
3 Warmtewisselaar
4 Backupverwarming
5 Pomp
6 Afsluiter
7 Gemotoriseerde 3-wegsklep (lokale levering)
8 Gemotoriseerde 2-wegsklep (lokale levering)
9 Verdeelstuk (lokale levering)
10 Tank voor warm water voor huishoudelijk gebruik (optie)
11 Boosterverwarming
12 Warmtewisselaarspiraal
FCU1...3 Ventilatorconvector (optie)
FHL1...3 Vloerverwarmingslus
T Kamerthermostaat (optie)
■
Voorzie toereikende veiligheidsapparaten in de waterkring om
zeker te zijn dat de waterdruk nooit hoger wordt dan de
maximum toegestane druk in bedrijf (4 bar).
■
Bij de unit worden twee afsluitkleppen geleverd. Om service en
onderhoud te vergemakkelijken, dient u de ene aan de
waterinlaat en de andere aan de wateruitlaat van de binnenunit
te monteren. Let op de stand van de afsluiters. De oriëntering
van de ingebouwde aftap- en vulkranen is belangrijk voor
servicewerkzaamheden. Zie afbeelding 3.
(1) Controleer of de juiste lokale instellingen actief zijn of volgens het
toepasselijk type van tank geselecteerd werden. Zie lokale instellingen
in "[4] Werking backup-/boosterverwarming en uitschakeltemperatuur
verwarmen van ruimten" op pagina 28 voor meer informatie.
(2) Voor tank zonder elektrische boosterverwarming (RKHTS),
de backupverwarming zal in de stand verwarmen van water
voor huishoudelijk gebruik gebruikt worden.
(3) Enkel van toepassing voor een tank met ingebouwde elektrische
boosterverwarming (RKHW*).
Montagehandleiding
15
(instelling veiligheidsapparaat) en
65°C 65°C
(RKHTS) (RKHTS)
(RKHW*) (RKHW*)
FCU1
8
7
FCU2
FCU3
M M
FHL1
11 12
FHL2
FHL3
10
(2)
(3)
■
Alle lage punten van het systeem moeten worden voorzien van
afvoerstoppen om het circuit bij het onderhoud volledig te
kunnen laten leeglopen.
In de afsluiters zijn twee aftapkranen voorzien om het water uit
het watersysteem van de binnenunit af te laten.
■
Voorzie een goede afvoer voor de drukveiligheidsklep om te
voorkomen dat water in contact komt met elektrische
onderdelen.
■
Voorzie ontluchtingspunten op alle hoge punten in het systeem.
De ontluchtingspunten
toegankelijke punten bevinden. De binnenunit is voorzien van
een automatische ontluchting. Controleer of deze ontluchtings-
klep niet te strak is vastgedraaid zodat automatische ontluchting
van het watercircuit mogelijk blijft.
■
Zorg ervoor dat de componenten in de lokale leidingen bestand
zijn tegen de waterdruk en temperatuur.
9 ■
Gebruik altijd materialen die compatibel zijn met het water van
het systeem en met de materialen van de binnenunit.
Als er lucht, vocht of stof in het watercircuit terechtkomt kunnen er
storingen ontstaan. Daarom moet u bij het aansluiten van het
watercircuit steeds rekening houden met het volgende:
■
Gebruik uitsluitend zuivere leidingen.
■
Houd de uiteinden van de leidingen omlaag tijdens het
verwijderen van bramen.
■
Dek de uiteinden van de leiding af wanneer u de leiding door
een muur steekt, zodat er geen stof of vuil kan indringen.
■
Dicht de aansluitingen af met een goed afdichtmiddel voor
schroefdraad.
■
Bij het gebruik van leidingen van een ander metaal dan
messing, moeten beide materialen van elkaar worden
geïsoleerd om galvanische corrosie te voorkomen.
■
Omdat messing een zacht materiaal is, moet u het watercircuit
met het juiste
gereedschap zou de leidingen beschadigen.
■
Selecteer de leidingdiameter op basis van de vereiste
waterstroming en de beschikbare externe statische druk van
de pomp.
■
De minimaal vereiste waterstroming voor werking van de
binnenunit is 12 l/min. Wanneer de waterstroming onder deze
minimumwaarde ligt, wordt een stromingsfoutmelding 7H
aangegeven en wordt de binnenunit stilgelegd.
■
Gebruik nooit onderdelen met een zinklaag in het watercircuit.
Deze onderdelen zouden sterk kunnen corroderen omdat het
interne watercircuit van de unit koperen leidingen bevat.
■
Wanneer in het watercircuit een 3-wegsklep wordt gebruikt.
Het is heel belangrijk dat het warm water voor huishoudelijk
gebruik en het watercircuit voor de vloerverwarming strikt
gescheiden worden gehouden.
■
Wanneer een 3-wegsklep of 2-wegsklep in het watercircuit wordt
gebruikt, moet de maximum omschakeltijd van de klep minder
dan 60 seconden bedragen.
LET OP
Het is ten zeerste aangewezen om een bijkomende filter
op de waterkring van de verwarming te monteren. Om
daarbij stukjes
verwarmingsleidingen te verwijderen, wordt geadviseerd
een magneet- of cycloonfilter te gebruiken om fijne
deeltjes te verwijderen. Kleine deeltjes kunnen de unit
beschadigen en worden niet door de standaardfilter van de
warmtepomp verwijderd.
moeten zich op
gereedschap aansluiten. Het
metaal afkomstig uit
Binnenunit voor lucht-water-warmtepompsysteem
4PW62574-2 – 10.2010
gemakkelijk
verkeerde
de lokale
RKHBH/X008BB
