PS.......................... Schaltnetzteil
Q1DI ...................... Bauseitiger Fehlerstrom-Schutzschalter (300 mA)
R1,R2 .................... Widerstand
R1T........................ Thermistor (Luft)
R2T........................ Thermistor (Entladung)
R2T................ # ..... Thermistor (M1C Entladung)
R3T........................ Thermistor (Ansaugung 1)
R4T................ * ..... Thermistor (Wärmetauscher)
R4T................ # ..... Thermistor (Unterkühlen Wärmetauscher)
R5T........................ Thermistor (Ansaugung 2)
R6T................ * ..... Thermistor (Unterkühlen Wärmetauscher)
R6T................ # ..... Thermistor (Wärmetauscher)
R7T........................ Thermistor (Flüssigkeitsleitung 1)
R8T........................ Thermistor (Flüssigkeitsleitung 2)
R9T................ # ..... Thermistor (Spannungsmodul)
S1NPH................... Druck-Sensor (hoch)
S1NPL ................... Druck-Sensor (niedrig)
S1PH ..................... Druckschalter (hoch)
V1R........................ Spannungsmodul
V2R................ * ..... Diodenmodul
V2R................ # ..... Spannungsmodul
V3R........................ Diodenmodul
V1T ................ * ..... IGBT (Isolierter Bipolartransistor)
X1M ....................... Anschlussleiste (Stromzufuhr)
X2M ....................... Anschlussleiste (Steuerung)
Y1E........................ Elektronisches Expansionsventil (Haupt)
Y3E........................ Elektronisches Expansionsventil (Unterkühlen)
Y1S........................ Magnetventil (4-Wege-Ventil)
Y2S........................ Magnetventil (Heißgas)
Y3S........................ Magnetventil (Entladungskreislauf)
Z1C~Z8C ....... * ..... Störfilter (Ferritkern)
Z1C~Z7C ....... # ..... Störfilter (Ferritkern)
Z1F~Z4F........ * ..... Störfilter
Z1F~Z3F........ # ..... Störfilter
Legende der Teile-Tabelle
* Nur bei V1-Modellen
# Nur bei Y1-Modellen
Hinweise
1 Dieser Elektroschaltplan gilt nur für die Außeneinheit.
4 Zur Verwendung der BS1~BS5 und DS1-1, DS1-2 Schal-
ter siehe Elektroschaltplan-Aufkleber (auf der Rückseite
der Frontblende).
5 Die Schutzeinrichtung S1PH nicht zwecks Betriebs oder
während des Betriebs der Einheit kurzschließen.
7 Zur Installation der Übertragungskabel zwischen Innen-
einheit und Außeneinheit F1-F2 siehe die Installations-
anleitung.
9.3. Bauseitige Verkabelung im System-Überblick
(Siehe Abbildung 9)
1 Fehlerstrom-Schutzschalter
2 Bauseitige Sicherung
3 Remote Controller
RRRQ011~016AAV1+Y1
Außeneinheit für Luft-Wasser-Wärmepumpe
4PW55782-1B
9.4. Vorsichtsmaßnahmen beim Anschließen der
Stromversorgung und Verkabelung zwischen den
Einheiten
■
Das Stromversorgungskabel (einschließlich Erdungskabel und
Kabel für Bodenplatten-Heizung, sofern vorhanden) bei der
Außeneinheit durch die Kabelaustrittsöffnung vorne, an der
Seite oder hinten hindurch führen.
■
Die Übertragungskabel bei der Außeneinheit durch die Kabel-
austrittsöffnung, die Rohraustrittsöffnung oder eine Durchbruch-
öffnung vorne, an der Seite oder hinten hindurchführen. (Siehe
Abbildung 8).
A Nach hinten
B Zur Seite
C Nach vorne
1 Netz-Anschlussblock (X1M)
2 Steuerkabel zwischen den Geräten
3 Stromversorgungskabel mit Erdungskabel. (Auf hinreichenden
Abstand zwischen Stromversorgungskabel und Steuerkabel
achten).
4 Schelle (bauseitig zur Verfügung zu stellen)
5 Montageplatte des Absperrventils
6 Stromversorgungskabel
7 Erdungskabel (gelb/grün)
8 Befestigen Sie das Steuerkabel mit der Klemme
9 Anschlussblock für Steuerkabel (X2M)
10 Verbindungskabel für Bodenplatten-Heizung (nur RRRQ)

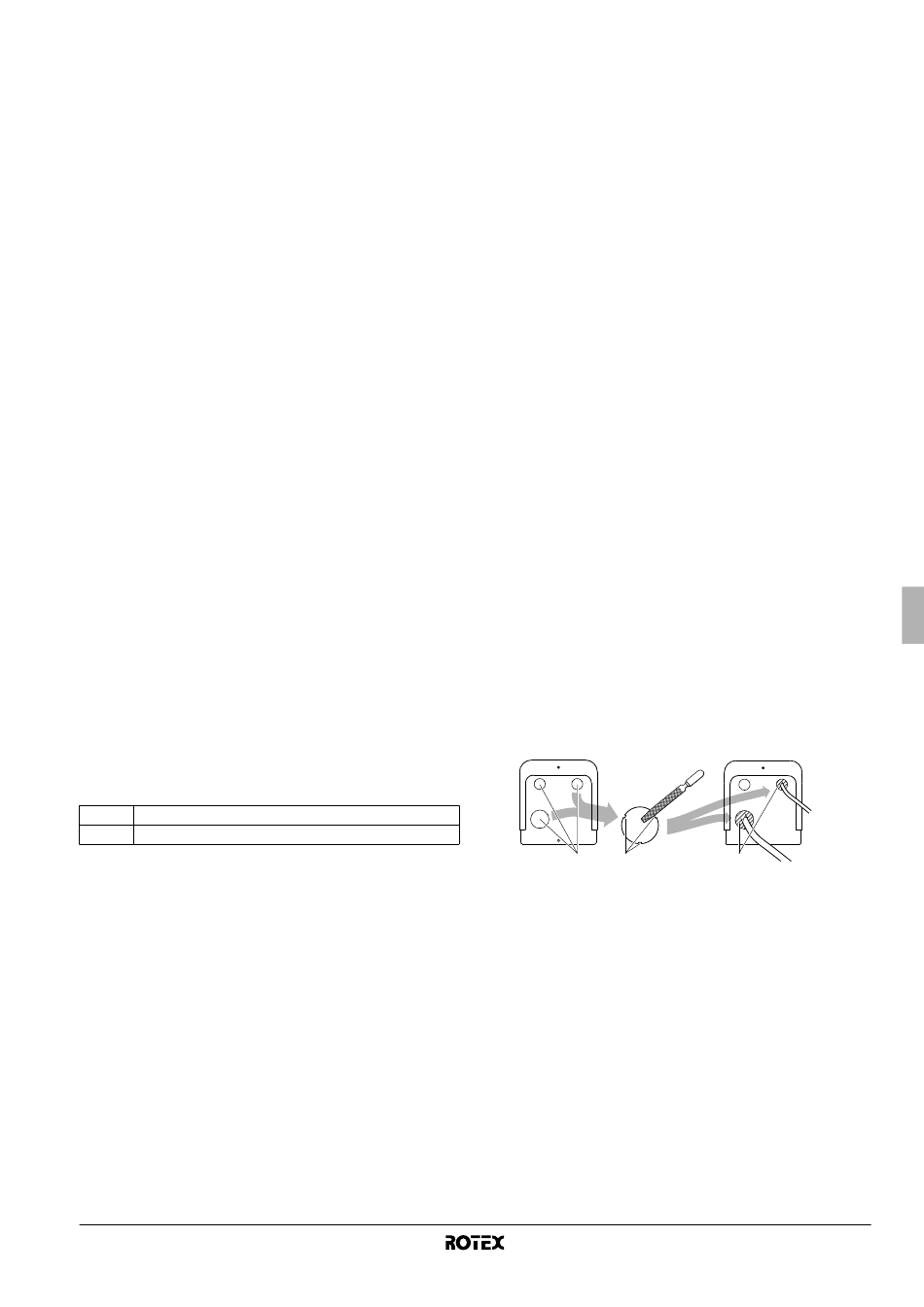

Vorsichtsmaßnahmen bei der Schaffung von Durchbruchöffnungen
■
Um die vorbereitete Durchbruchöffnung zu schaffen, mit einem
Hammer darauf schlagen.
■
Danach die Kanten und die Bereiche um die Kanten mit
Rostschutzfarbe anstreichen, um Rostbildung zu verhindern.
■
Bei der Durchführung elektrischer Leitungen durch Durchbruch-
öffnungen die Kanten der Öffnung entgraten und die Kabel mit
schützendem Isolierband umwickeln, damit die Kabel nicht
beschädigt werden können.
■
Falls die Möglichkeit besteht, dass durch die Durchbruch-
öffnungen kleine Tiere in das Gerät gelangen könnten, müssen
die Öffnungen mit Dichtungsmaterial entsprechend abgedichtet
werden (muss vor Ort gemacht werden).
1 2
1 Durchbruchöffnung
2 Grate
3 Verpackungsmaterialien
3
