Pumpenbetrieb
Wenn kein Thermostat an die Inneneinheit (2) angeschlossen ist,
kann die Pumpe (5) so konfiguriert werden, dass sie entweder so
lange läuft wie die Inneneinheit eingeschaltet ist oder bis die
erforderliche Wassertemperatur erreicht wird.
INFORMATION
Einzelheiten zur
"8.3. Konfiguration des Pumpenbetriebs" auf Seite 24.
Raumheizung und -kühlung
Über die Benutzerschnittstelle der Inneneinheit wählt der Kunde je
nach Jahreszeit Heizen oder Kühlen.
Die Außeneinheit (1) arbeitet im Heiz- oder im Kühlmodus, um beim
abfließenden Wasser die Solltemperatur zu erreichen.
Im Heizmodus ist das 2-Wege-Ventil (7) geöffnet. Heißes Wasser
wird sowohl an die Ventilator-Konvektoren als auch an die Kreisläufe
der Bodenheizung geliefert.
Ist die Einheit im Kühlmodus, wird das 2-Wege-Ventil (7)
geschlossen, um zu verhindern, dass kaltes Wasser durch die
Bodenheizungskreisläufe (FHL) fließt.
HINWEIS
■
Wenn über ferngesteuerte Ventile mehrere Kreisläufe
des Systems
erforderlich sein, ein Bypass-Ventil (10) zu installieren,
um zu verhindern, dass der als Sicherheitseinrichtung
fungierende Strömungsschalter aktiviert wird. Siehe
auch "Installationsbeispiel 2" auf Seite 5.
■
Die Verkabelung
unterscheidet sich von der eines NC-Ventils (normal
geschlossen) und eines NO-Ventils (normal geöffnet)!
Achten Sie darauf, die Anschlüsse an den Klemmen
mit den richtigen Nummern vorzunehmen – siehe
Elektroschaltplan.
Die EIN/AUS Einstellung des Kühl-/Heizvorgangs erfolgt über die
Benutzerschnittstelle an der Inneneinheit.

Installationsbeispiel 5

Raumheizung mit zusätzlichem Boiler (Wechselbetrieb)
Raumheizung entweder durch die Rotex-Innenanlage oder einen
zusätzlichen am System angeschlossenen Boiler. Ob die RKHB*-
Inneneinheit oder aber der Boiler arbeitet, wird über einen
zusätzlichen Schaltkontakt geregelt oder durch einen Schaltkontakt,
der durch eine RKHB*-Inneneinheit geöffnet und geschlossen wird.
Dieser zusätzliche Schaltkontakt kann z.B. durch ein draußen
angebrachten Thermostat gegeben sein, ein Tarifschalter oder durch
einen manuell zu bedienenden Schalter usw. Siehe "Verkabelung vor
Ort: Konfiguration A" auf Seite 7.
Der durch die RKHB*-Inneneinheit gesteuerte Schaltkontakt (auch
"Erlaubnissignal für zusätzlichen Boiler" genannt) wird auf Grundlage
der jeweiligen Außentemperatur betätigt (Thermistor bei der
Außeneinheit). Siehe "Verkabelung vor Ort: Konfiguration B" auf
Seite 8.
Der Wechselbetrieb ist nur für Raumheizungszwecke möglich, nicht
für die Warmwasserbereitung. Bei solch einer Installation wird
Warmwasser ausschließlich im Brauchwassertank bereitet, welcher
an die Rotex Inneneinheit angeschlossen ist.

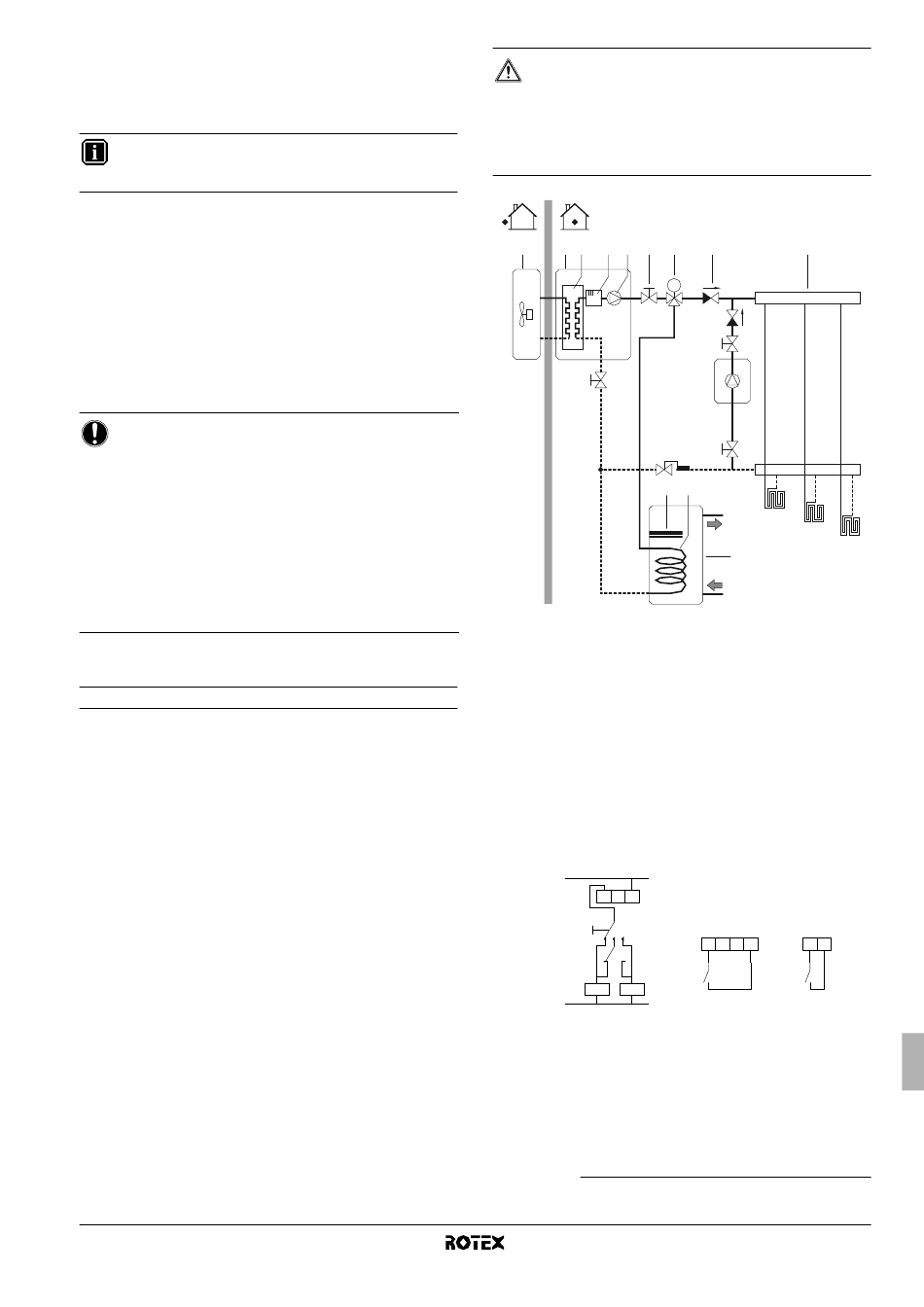

Die unten stehende Illustration zeigt, wie der zusätzliche Boiler in das
vor Ort vorhandene Rohrsystem und das elektrische Leitungssystem
integriert wird.
RKHBH/X008BB
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62574-1 – 10.2010
Pumpenkonfiguration siehe
geschlossen werden, kann
des 2-Wege-Ventils
VORSICHT
■
Der Boiler und dessen Integration in das System
muss
Gesetzgebung erfolgen.
■
Rotex
Unsicherheiten und Fehlern des Betriebs, wenn diese
auf Fehler beim Boiler-System zurückzuführen sind.
1 2 3 4
6
es
(7)
1 Außeneinheit
2 Inneneinheit
3 Wärmetauscher
4 Reserveheizung
5 Pumpe
6 Absperrventil
7 Motorisiertes 3-Wege-Ventil (bauseitig zu liefern)
8 Rückschlagventil (bauseitig zu liefern)
9 Absperrventil (bauseitig zu liefern)
10 Kollektor (bauseitig zu liefern)
11 Boiler (bauseitig zu liefern)
12 Aquastat-Ventil (bauseitig zu liefern)
13 Brauchwassertank (optional)
14 Zusatzheizung
15 Wärmetauscher-Rohrschlange
FHL1...3 Kreislauf für Bodenheizung
Verkabelung vor Ort: Konfiguration A
L
H
RKHB*/auto / Boiler
A
K1A
N
B Eingang Boiler-Thermostat
TI
A Zusätzlicher Schaltkontakt (normalerweise geschlossen)
H Raumthermostat für Heizen-Anforderung (optional)
K1A Zusatz-Relais zur Aktivierung der RKHB*-Einheit
(bauseitig zu liefern)
K2A Zusatz-Relais zur Boiler-Aktivierung (bauseitig zu liefern)
(1) Für den Tank ohne elektrische Zusatzheizung (RKHTS) wird die
Reserveheizung im Brauchwasser-Heizmodus verwendet.
(2) Gilt nur für den Tank mit integrierter elektrischer Zusatzheizung (RKHW*).
in Übereinstimmung mit der
übernimmt keinerlei Verantwortung
5 6 7 8
M
8
9
11
9
12
14 15
FHL1
13
(1)
(2)
Com
RKHB*
X2M
1 2 3 4
K1A K2A
K2A
Installationsanleitung
gültigen
bei
10
FHL2
FHL3
B TI
X Y
7
