Devem ser instaladas torneiras de esgoto em todos os pontos
baixos do sistema, para permitir um escoamento total do
circuito durante as acções de manutenção.
São fornecidas duas válvulas de drenagem, integradas nas
válvulas de fecho, para drenar a água do sistema de água da
unidade de interior.
■
Certifique-se de que o escoamento da válvula de segurança
é adequado, para evitar que a água entre em contacto com os
componentes eléctricos.
■
Devem ser instaladas entradas de ar em todos os pontos altos
do sistema. As entradas de ar devem situar-se em pontos
facilmente acessíveis para os trabalhos de assistência técnica.
No interior da unidade existe uma purga de ar automática.
Verifique se esta válvula de purga de ar não está demasiado
apertada, para que continue
automaticamente ar que se introduza no circuito de água.
■
Certifique-se de que os componentes instalados nas tubagens
locais conseguem suportar a pressão e a temperatura da água.
■
Utilize sempre materiais compatíveis com a água utilizada no
sistema com os materiais utilizados na unidade de interior.
Se entrar ar, humidade ou poeira para o circuito da água, poderão
surgir problemas. Portanto, tenha sempre em atenção as seguintes
recomendações ao ligar o circuito de água:
■
Utilize apenas tubos limpos.
■
Segure a extremidade do tubo para baixo ao retirar as rebarbas.
■
Cubra a extremidade do tubo ao inseri-lo numa parede para que
não entre pó nem sujidade.
■
Utilize um vedante de rosca de boa qualidade, para fechar as
ligações.
■
Em caso de utilização de tubagens metálicas que não sejam de
latão, certifique-se de que ambos os materiais ficam isolados
entre si, para evitar corrosão galvânica.
■
Como o latão é um material macio, utilize ferramentas
adequadas para ligar o circuito de água. A utilização de
ferramentas inadequadas pode danificar os tubos.
■
Seleccione um diâmetro de tubagem face ao fluxo de água
necessário e à pressão estática externa da bomba disponível.
■
O fluxo de água mínimo necessário para o funcionamento da
unidade interior é de 12 l/min. Quando o fluxo de água é menor
que este valor mínimo, será apresentado o erro de fluxo 7H
e a unidade interior pára.
■
Nunca utilize no circuito de água componentes revestidos
a zinco. Pode dar-se corrosão excessiva deste tipo de
componentes, por se utilizar tubagens de cobre no circuito
interno de água da unidade.
■
Ao usar uma válvula de 3 vias no circuito de água:
é muito importante assegurar a separação completa entre
a água quente doméstica e o circuito da água do piso radiante.
■
Ao usar uma válvula de 3 ou 2 vias no circuito de água, o tempo
máximo de comutação
a 60 segundos.
AVISO
É recomendada a instalação de um filtro adicional no
circuito de aquecimento de água. Em particular, para
remover partículas metálicas da tubagem local de
aquecimento, é aconselhável a utilização de um filtro
magnético ou ciclone capaz de remover partículas
pequenas. Partículas
a unidade e não serão removidas pelo filtro normal da
unidade da bomba de aquecimento.
Manual de instalação
16
a ser possível libertar
da válvula deve ser inferior
pequenas podem danificar
Verificação do volume de água e da pré-pressão do
reservatório de expansão
A unidade está equipada com um reservatório de expansão de
10 litros, com uma pré-pressão de fábrica de 1 bar.
Para assegurar o bom funcionamento da unidade, pode ser
necessário ajustar a pré-pressão do reservatório de expansão
e verificar os volumes mínimo e máximo de água.
1 Verifique se o volume total de água da instalação, excluindo
o volume interno de água da unidade interior, é de pelo menos
10 l. Consulte "12. Especificações técnicas" na página 52 para
saber qual o volume interno de água da unidade de interior.
INFORMAÇÕES
Na maior parte das instalações, este volume mínimo de
água produz um resultado satisfatório.
Contudo, em processo críticos e em divisões com grande
carga térmica, pode ser necessário um volume de água
superior.
AVISO
Quando a circulação em cada circuito de aquecimento
ambiente é controlada
à distância, é importante que este volume mínimo de água
seja assegurado, mesmo com todas as válvulas fechadas.

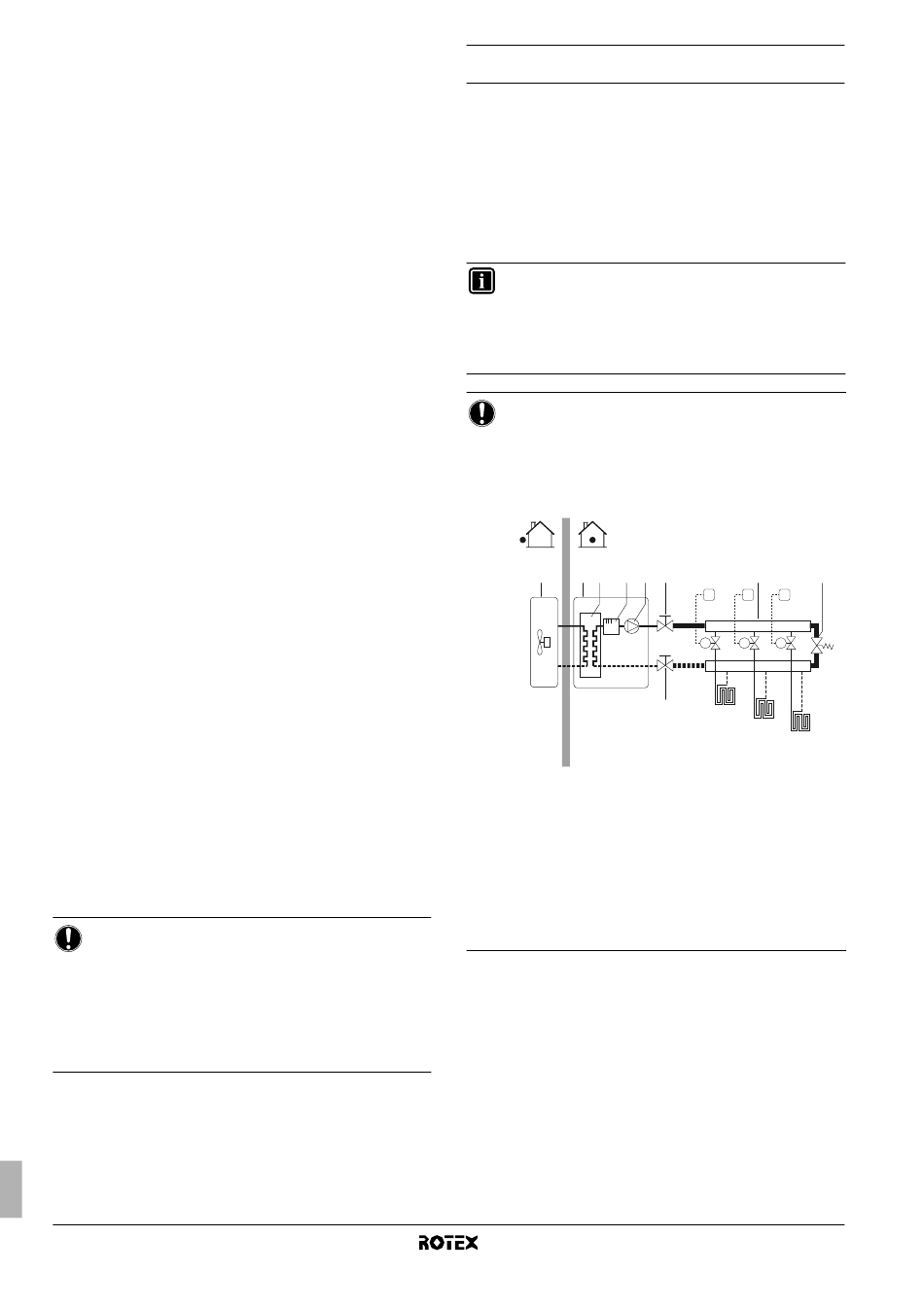

Exemplo
1 2 3 4
1 Unidade de exterior
2 Unidade de interior
3 Permutador de calor
4 Aquecedor de reserva
5 Bomba
6 Válvula de fecho
7 Colector (fornecimento local)
8 Válvula de derivação (fornecimento local)
FHL1...3 Circuito de aquecimento do piso
T1...3 Termóstato de ambiente individual (opcional)
M1...3 Válvula motorizada individual de controlo do
circuito de aquecimento do piso (fornecimento
local)
2 Utilizando a tabela que se segue, determine se é necessário
algum ajuste da pré-pressão do reservatório de expansão.
3 Utilizando a tabela e instruções seguintes, determine se
o volume total de água da instalação é inferior ao máximo
permitido.
Unidade de interior para o sistema de bomba de calor ar/água
por válvulas controladas
5 6 7
T1 T2 T3
M1 M2 M3
6
FHL1
FHL2
FHL3
RKHBH/X008BB
