Tipuri posibile de reţele de alimentare cu tarife diferenţiate

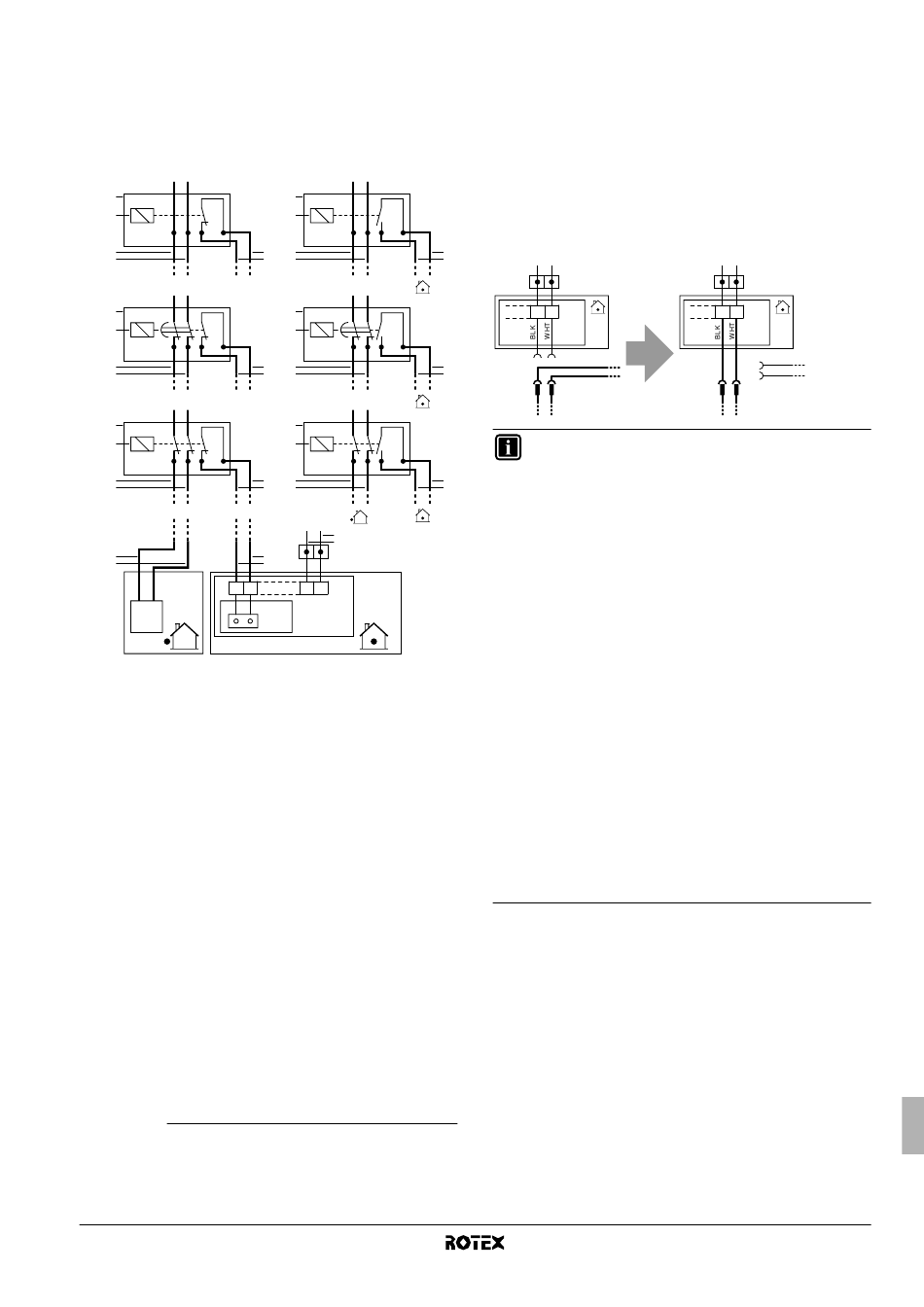

Conexiunile şi cerinţele posibile pentru conectarea echipamentului la
astfel de surse de alimentare cu curent sunt prezentate în figura de
mai jos:
[d-01]=1
1 L N
1
S2S
2
3
L N
2
1
2 S2S
3
3 L N
1
2 S2S
3
3
17 18
1 Cutia de alimentare a reţelei cu tarife diferenţiate
2 Receptor ce controlează semnalul companiei furnizoare
de electricitate
3 Alimentarea unităţii exterioare (consultaţi manualul de
instalare livrat cu unitatea exterioară)
4 Contact fără tensiune spre unitatea interioară
5 Reţea de alimentare cu tarif normal
Când unitatea exterioară este conectată la o reţea cu tarife
diferenţiate, contactul fără tensiune al receptorului care controlează
semnalul pentru tarife diferenţiate al companiei furnizoare de
electricitate trebuie conectat la clemele 17 şi 18 ale X2M (aşa cum
este prezentat în figura de mai sus).
Când parametrul [d-01]=1 la momentul în care semnalul pentru tarife
diferenţiate este emis de compania furnizoare de electricitate, acel
contact se va deschide, iar unitatea va trece în modul de oprire
(1)
forţată .
Când parametrul [d-01]=2 la momentul în care semnalul pentru tarife
diferenţiate este emis de compania furnizoare de electricitate, acel
contact se va închide, iar unitatea va trece în modul de oprire
(2)
forţată .
Tip 1
Acest tip de reţea de alimentare cu tarife diferenţiate nu este
întrerupt.
Tip 2
Acest tip de reţea de alimentare cu tarife diferenţiate este întrerupt
după scurgerea timpului.
(1) Când semnalul este emis din nou, contactul fără tensiune se închide,
iar unitatea va reporni. Este prin urmare important să lăsaţi funcţia de
repornire automată activată. Consultaţi "[3] Repornire automată" la
pagina 28.
(2) Când semnalul este transmis din nou, contactul fără tensiune se
deschide, iar unitatea va reporni. Este prin urmare important să lăsaţi
funcţia de repornire automată activată. Consultaţi "[3] Repornire
automată" la pagina 28.
RKHBH/X008BB
Unitate interioară pentru sistem de pompă termică aer la apă
4PW62574-3 – 10.2010
[d-01]=2
1 L N
1
S2S
2
4 3
L N
2
1
2 S2S
4 3
3 L N
1
2 S2S
4 3
L N
5
4
30 31 X2M
A1P
X40A
Tip 3
Acest tip de reţea de alimentare cu tarife diferenţiate este întrerupt
imediat.
Conectaţi unitatea interioară la o reţea de alimentare cu tarife
normale.
Dacă reţeaua de alimentare cu tarife diferenţiate este de tipul 2 sau 3
(întreruperea alimentării reţelei principale de alimentare pentru
unitatea exterioară), unitatea interioară trebuie alimentată la o reţea
de alimentare cu tarife normale, pentru a permite controlul şi
funcţionarea continue pentru unitatea interioară (de ex. pompa).
Deconectaţi borna X6YA de la X6Y şi conectaţi X6YB la X6Y.
4
L N
30 31 X2M
X6YB
4
X6YA
X6Y
INFORMAŢII
■
Dacă este activată funcţia de alimentare de la o reţea
cu tarife diferenţiate, funcţia de uscare a şapei nu
4
poate fi activată.
■
Când echipamentul este conectat la o reţea de
alimentare cu tarife diferenţiate, schimbaţi reglajul
local [d-01]. Când reţeaua de alimentare cu tarife
diferenţiate este de tipul 1 sau unitatea interioară este
conectată la o reţea de alimentare cu tarife normale
(via 30-31, X2M) schimbaţi ambele reglaje locale
[d-01] şi [d-00]. Consultaţi "[d] Reţeaua de alimentare
cu tarife diferenţiate/Valoarea locală a devierii funcţie
de vreme" la pagina 37.
■
Când reţeaua de alimentare cu tarife diferenţiate este
de tipul 1 sau unitatea interioară este conectată la
o reţea de alimentare cu tarife normale, unitatea va fi
oprită în mod forţat.
Când este trimis semnalul de tarif diferenţiat,
indicatorul controlului centralizat e va clipi pentru
a indica faptul că tariful diferenţiat este activ.
■
Când reţeaua de alimentare cu tarife diferenţiate este
de tipul 2 sau 3 şi unitatea interioară nu este
conectată la o reţea de alimentare cu tarife normale,
încălzitoarele nu pot fi controlate. Această întrerupere
a alimentării cu curent nu trebuie să dureze mai mult
de 2 ore, în caz contrar ceasul de timp real al
controlerului va fi resetat.
În timpul întreruperii alimentării cu curent, ecranul
controlerului va fi stins.
L N
30 31 X2M
X6YA
X6YB
X6Y
