Ligação do aquecedor da base da unidade
1 Utilizando o cabo adequado, ligue o cabo de alimentação aos
bornes correctos, como consta do esquema eléctrico que se
segue.
X2M 15a 15
1 2
X1Y
aquecedor da base da unidade
2 Utilizando braçadeiras, fixe o(s) cabo(s) aos apoios, para evitar
forças de tracção.
3 Quando encaminhar para fora os cabos, certifique-se de que
estes não obstruem o encaixe da tampa da unidade de interior.
4 Escolha os valores adequados de regulação local para
o aquecedor da base da unidade. Consulte "[F-02]", "[F-03]"
e "[F-04]" na página 40.
INFORMAÇÕES
O aquecedor da base da unidade só se aplica em
combinação com RRLQ ou em caso de uso do kit opcional
EKBPHT.
Ligação a uma fonte de alimentação com tarifários
bonificados
Por todo o mundo, as empresas de distribuição de energia eléctrica
esforçam-se por fornecer um serviço fiável a preços competitivos,
sendo frequente a possibilidade de facturação em condições
bonificadas, como sejam: preços por tempo de utilização, preços
sazonais, a Wärmepumpentarif (tarifa para bombas de calor) na
Alemanha e na Áustria, ...
Este equipamento permite a ligação a sistemas de distribuição de
energia com condições bonificadas – como o tarifário bi-horário
nacional.
Consulte a empresa que lhe fornece energia eléctrica no local onde
equipamento será instalado, para saber se o pode ligar aos sistemas
disponíveis de distribuição de energia com condições tarifárias
bonificadas.
Quando se liga o equipamento a alimentação com um tarifário
bonificado, a empresa distribuidora de energia eléctrica pode:
■
interromper a alimentação do equipamento em certos períodos
de tempo;
■
exigir que o equipamento apenas consuma uma quantidade
limitada de electricidade durante certos períodos de tempo.
A unidade de interior foi concebida para receber um sinal de entrada
que faça com que a unidade comute para o modo de desactivação
forçada. Nesse momento, o compressor da unidade de exterior deixa
de trabalhar.
Manual de instalação
22

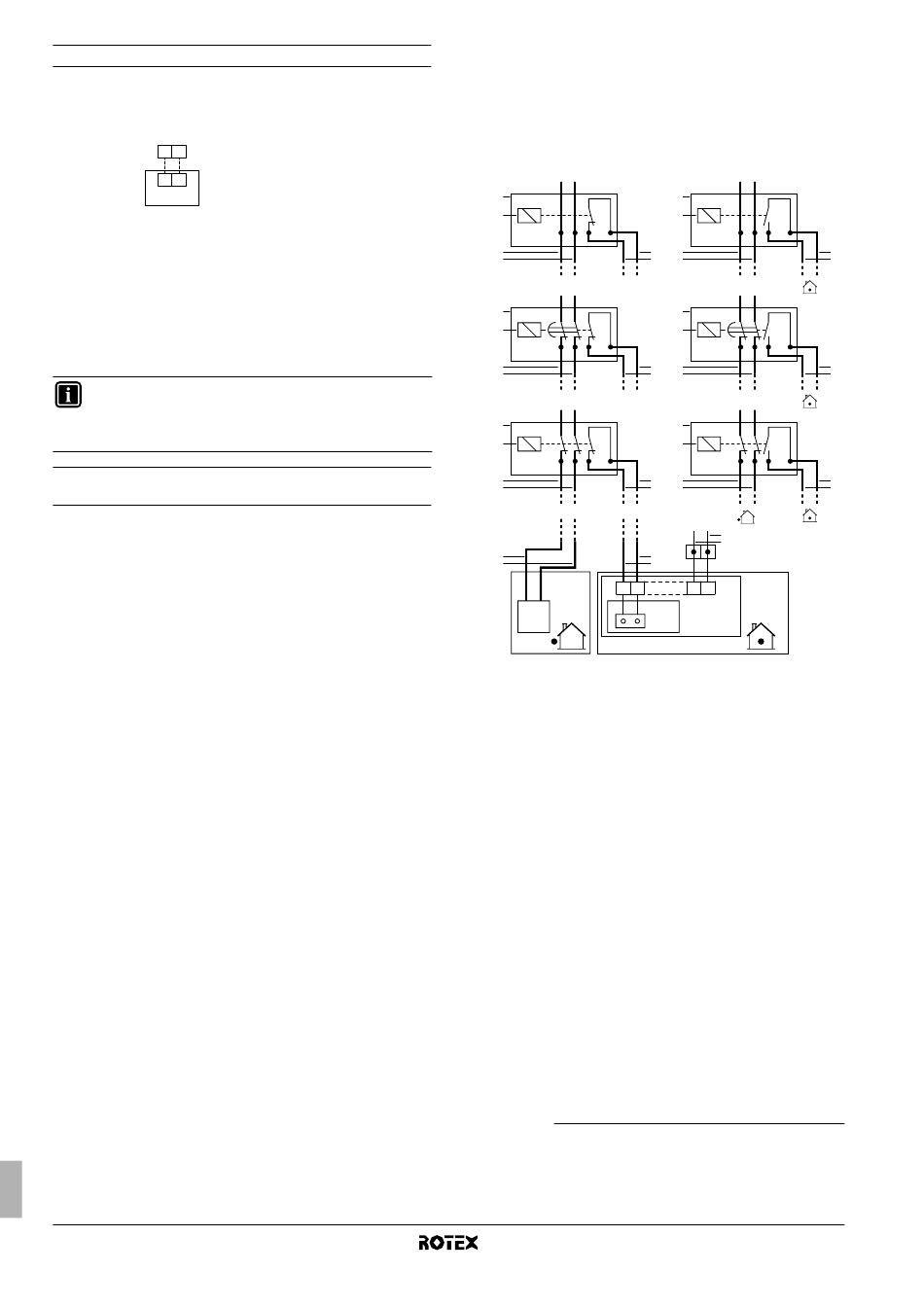

Tipos possíveis de tarifário bonificado
As ligações e requisitos possíveis, para ligação do equipamento
a uma fonte de alimentação deste género, são apresentados na
imagem que se segue:
[d-01]=1
1 L N
1
S2S
2
3
L N
2
1
2 S2S
3
3 L N
1
2 S2S
3
3
17 18
1 Caixa de distribuição com tarifário bonificado
2 Receptor que controla o sinal da empresa distribuidora
de energia eléctrica
3 Alimentação da unidade de exterior (consulte o manual
de instalação fornecido com a unidade de exterior)
4 Contacto isento de tensão para a unidade de interior
5 Alimentação no tarifário normal por kWh
Quando a unidade de exterior é ligada a uma fonte de alimentação
com tarifário bonificado, o contacto isento de tensão do receptor que
controla o sinal do tarifário bonificado sinal, fornecido pela empresa
distribuidora de energia eléctrica, tem de ser ligado às braçadeiras
17 e 18 da X2M (como se mostra na imagem anterior).
Se o parâmetro [d-01]=1 quando o sinal do tarifário bonificado
é enviado pela empresa distribuidora de energia eléctrica, o contacto
abre-se e a unidade entra em modo de desactivação forçada
Se o parâmetro [d-01]=2 quando o sinal do tarifário bonificado
é enviado pela empresa distribuidora de energia eléctrica, o contacto
fecha-se e a unidade entra em modo de desactivação forçada
Tipo 1
Este tipo de alimentação com tarifário bonificado não é interrompido.
Tipo 2
Este tipo de alimentação com tarifário bonificado é interrompido
após um certo tempo.
Tipo 3
Este tipo de alimentação com tarifário bonificado é interrompido
imediatamente.
(1) Quando o sinal cessa, o contacto isento de tensão fecha-se e a unidade
retoma o funcionamento. Por este motivo, é importante que se mantenha
activa a função de reinício automático. Consulte "[3] Reinício automático"
na página 29.
(2) Quando o sinal cessa, o contacto isento de tensão abre-se e a unidade
retoma o funcionamento. Por este motivo, é importante que se mantenha
activa a função de reinício automático. Consulte "[3] Reinício automático"
na página 29.
Unidade de interior para o sistema de bomba de calor ar/água
[d-01]=2
1 L N
1
S2S
2
4 3
L N
2
1
2 S2S
4 3
3 L N
1
2 S2S
4 3
L N
5
4
30 31 X2M
A1P
X40A
(1)
.
(2)
.
RKHBH/X008BB
4PW62574-2 – 10.2010
