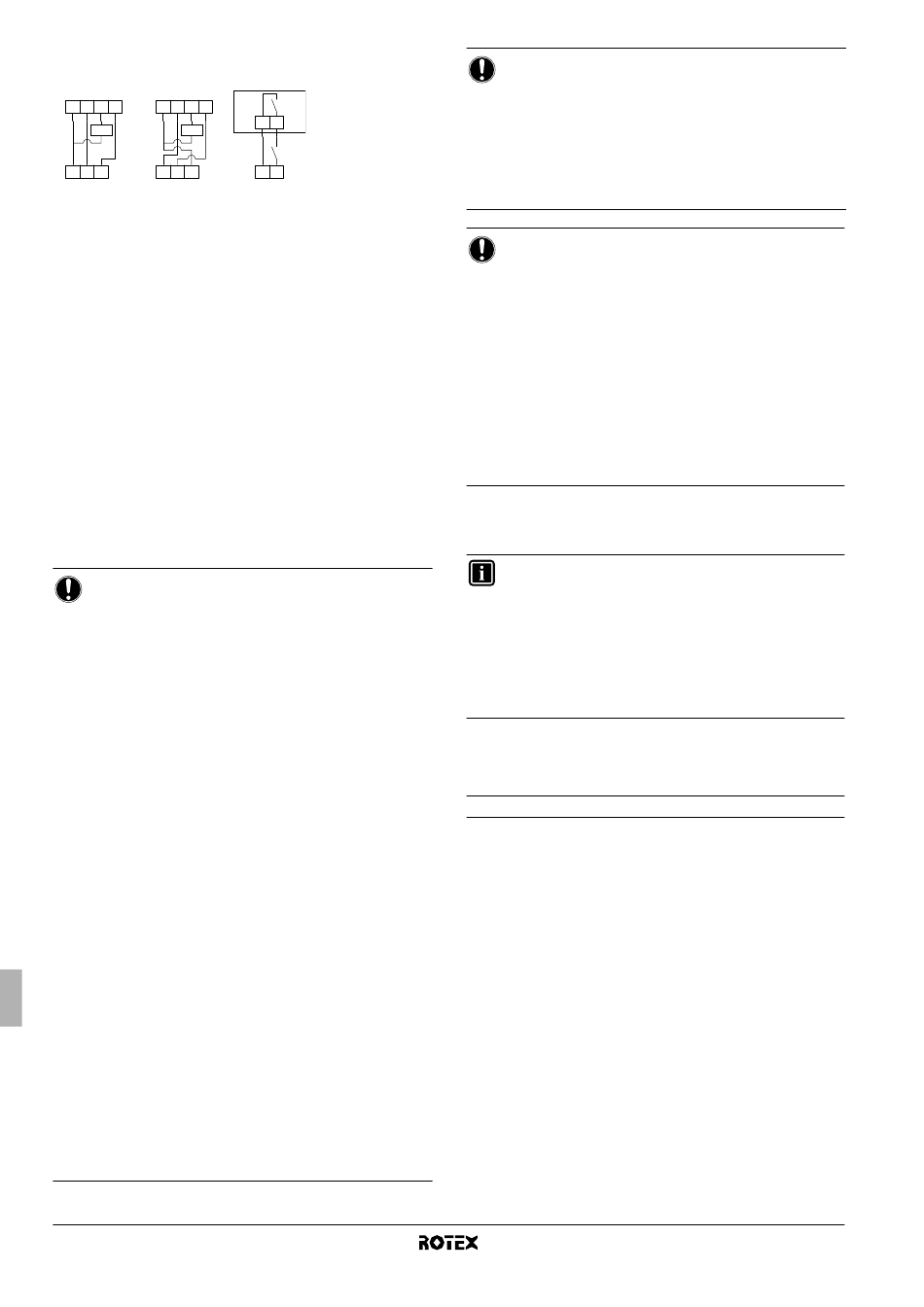

Configuration de câblage sur place B
RKHB* RKHB*
X2M X2M
1 2 3 4 1 2 3 4
K1A K1A
H C C H
Com Com
RKRTR* RKRTW*
B Entrée de thermostat de chaudière
TI
C Thermostat d'ambiance de demande de refroidissement
(option)
H Thermostat d'ambiance de demande de chauffage (option)
Com Thermostat d'ambiance commun (option)
K1A Relais auxiliaire pour activation de l'unité de chaudière
(non fourni)
KCR Signal de permission pour chaudière auxiliaire
Utilisation
■
Configuration A
Lorsqu'il y a une demande de chauffage du thermostat, soit
l'unité RKHB*, soit la chaudière commence à fonctionner, en
fonction de la position du contact auxiliaire (A).
■
Configuration B
Lorsqu'il y a une demande de chauffage du thermostat, soit
l'unité RKHB*, soit la chaudière commence à fonctionner, en
fonction de la température extérieure (statut du signal de
permission pour chaudière auxiliaire).
Lorsque la permission est donnée à la chaudière, le
fonctionnement du chauffage d'un volume par l'unité RKHB*
sera coupé automatiquement.
Pour plus de détails, reportez-vous au réglage sur place
[C-02~C-04].
REMARQUE
■
Configuration A
Assurez-vous que le contact auxiliaire (A) dispose
d'un différentiel ou d'un délai suffisant de manière
à éviter un changement fréquent entre l'unité RKHB*
et la chaudière. Si le contact auxiliaire (A) est un
thermostat de température extérieur, veillez à installer
le thermostat à l'ombre de sorte qu'il ne soit pas
influencé ou enclenché/arrêté par le soleil.
Configuration B
Assurez-vous que
dispose d'un différentiel ou d'un délai suffisant de
manière à éviter un changement fréquent entre l'unité
RKHB* et la chaudière. Comme la température
extérieure est mesurée par la thermistance d'air de
l'unité extérieure, veillez à installer l'unité extérieure
à l'ombre pour qu'elle ne soit pas influencée par le
soleil.
Une activation
corrosion prématurée de la chaudière. Contactez le
fabricant de la chaudière.
■
En mode chauffage de l'unité RKHB*, celle-ci
fonctionnera de manière à atteindre la température
d'eau de départ cible telle que définie sur l'interface
utilisateur. Lorsque le fonctionnement avec loi d'eau
est actif, la température d'eau est déterminée
automatiquement en fonction de la température
extérieure.
En mode de chauffage de la chaudière, celle-ci
fonctionnera de manière à atteindre la température
d'eau de sortie cible telle que définie sur la
commande de la chaudière.
Ne réglez jamais le point de consigne de température
d'eau de sortie cible sur la commande au-dessus
de 55°C.
■
Veillez à n'avoir qu'1 vase d'expansion dans le circuit
d'eau. Un vase d'expansion est déjà préinstallé dans
l'unité intérieure Rotex.
Manuel d'installation
8
EKRP1HB*
KCR
X1 X2
K1A
X Y
B TI
l'hystérésis bivalente [C-04]
fréquente peut provoquer une
REMARQUE
Veillez à configurer le microcommutateur SS2-3 sur la
carte de circuits imprimés du coffret électrique RKHB*
correctement. Reportez-vous
"8.2. Configuration de
d'ambiance" à la page 24.
Pour la configuration B: veillez à configurer les réglages
sur place [C-02, C-03 et C-04] correctement. Reportez-
vous à la section "Fonctionnement bivalent" à la page 36.
REMARQUE
Veillez à ce que l'eau de retour vers l'échangeur de chaleur
du RKHB* ne dépasse jamais 55°C.
Pour cette raison, ne réglez jamais le point de consigne de
température d'eau de sortie cible sur la commande de la
chaudière au-dessus de 55°C et si nécessaire, placez un
(a)
aquastat sur la conduite d'eau de retour de l'unité
RKHB*.
Assurez-vous que les clapets anti-retour (non livrés) sont
bien montés dans le système.
Assurez-vous que le thermostat d'ambiance RKRTR ou
RKRTW ne fait pas de cycles marche/arrêt trop fréquents.
Rotex ne pourra être tenu responsable des dommages
résultant du non-respect de cette consigne.
(a) L'aquastat doit être réglé sur 55°C et doit pouvoir fermer le débit d'eau de
retour vers l'unité lorsque la température mesurée dépasse 55°C. Lorsque la
température baisse à un niveau inférieur, l'aquastat doit pouvoir ouvrir le débit
d'eau de retour vers l'unité RKHB*.
INFORMATIONS
Permission manuelle par rapport à l'unité RKHB* sur la
chaudière.
Au cas où l'unité RKHB* doit fonctionner en mode de
chauffage d'un volume, désactivez le fonctionnement
bivalent via ce réglage [C-02].
Au cas où la chaudière doit fonctionner en mode de
chauffage d'un volume, augmentez la température
d'activation bivalente [C-03] à 25°C.
Chauffage de l'eau domestique
Le chauffage de l'eau domestique est décrit au point "Application 2" à
la page 5.

Application 6

Chauffage d'un volume avec thermostat d'ambiance via les boucles
de chauffage au sol et les ventilo-convecteurs. Les boucles de
chauffage au sol et les ventilo-convecteurs exigent des températures
d'eau différentes.
Les boucles de chauffage au sol nécessitent une température d'eau
inférieure en mode de chauffage par rapport aux ventilo-convecteurs.
Pour réaliser ces deux points de consigne, un mélangeur est utilisé
pour adapter la température d'eau aux exigences des boucles de
chauffage au sol. Les ventilo-convecteurs sont directement
connectés au circuit d'eau de l'unité intérieure et aux boucles de
chauffage au sol après le mélangeur. Le contrôle de ce mélangeur
n'est pas assuré par l'unité intérieure.
Le fonctionnement et la configuration du circuit d'eau sur place
incombent à l'installateur.
Rotex propose uniquement une fonction de commande de point de
consigne double. Grâce à cette fonction, deux points de consigne
peuvent être générés. En fonction de la température d'eau requise
(des boucles de chauffage au sol et/ou ventilo-convecteurs sont
nécessaires), le premier ou le deuxième point de consigne peut être
activé.
Unité intérieure pour système de pompe à chaleur air à eau
à la section
l'installation du thermostat
RKHBH/X008BB
