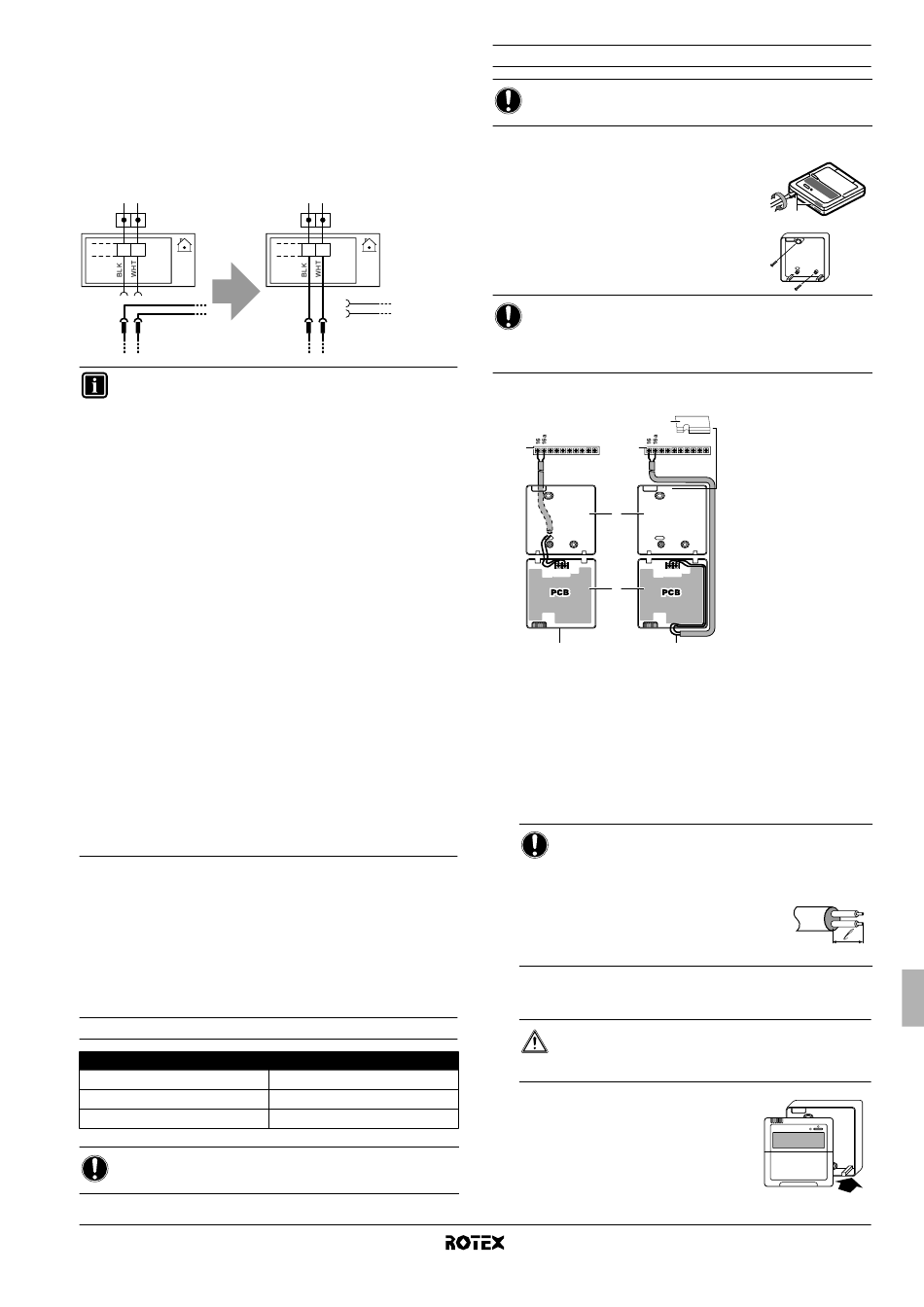

Raccordement de l'unité intérieure à une alimentation électrique
à tarif normal
Si l'alimentation électrique à tarif réduit est de type 2 ou 3
(interruption de l'alimentation électrique principale de l'unité
extérieure), l'unité intérieure doit être raccordée à une alimentation
électrique à tarif normal pour permettre le fonctionnement et le
contrôle en continu de l'unité intérieure (pompe, par exemple).
Débranchez la borne X6YA de X6Y et branchez X6YB sur X6Y.
L N
30 31 X2M
X6YB
X6YA
X6Y
INFORMATIONS
■
Lorsque la fonction d'alimentation à tarif préférentiel
est activée, la fonction d'assèchement de chape ne
peut pas être activée.
■
Lors du raccordement de l'équipement à une
alimentation électrique à tarif réduit, changez le
réglage sur place [d-01]. Si l'alimentation électrique
à tarif réduit est du type 1 ou si l'unité intérieure est
raccordée à une alimentation électrique à tarif normal
(via 30-31, X2M), modifiez les deux réglages sur
place [d-01] et [d-00]. Reportez-vous à la section
"[d] Alimentation électrique à tarif réduit/Valeur de
décalage local loi d'eau" à la page 37.
■
Si l'alimentation électrique à tarif réduit est du type 1
ou si l'unité intérieure est raccordée à une
alimentation électrique à tarif normal, l'unité se mettra
à l'arrêt de force.
Lorsque le signal d'alimentation électrique à tarif
réduit est envoyé, l'indication de contrôle centralisée
e se mettra à clignoter pour indiquer que le tarif
réduit est actif.
■
Les chauffages ne peuvent pas être commandés si
l'alimentation électrique à tarif réduit est de type 2 ou
3 ou si l'unité intérieure n'est pas raccordée à une
alimentation électrique à tarif normal. L'interruption de
cette alimentation électrique ne doit pas être
supérieure à 2 heures, sinon l'horloge en temps réelle
du contrôleur sera réinitialisée.
Pendant l'interruption de l'alimentation électrique,
l'affichage du contrôle sera vide.
7.4. Déplacement de la commande numérique
La commande numérique est située d'usine sur l'unité intérieure.
(reportez-vous à la section "5.2. Composants principaux" à la
page 10 pour connaître la position réelle). Si nécessaire, la
commande numérique peut être déplacée.
À noter que seule 1 commande numérique peut être connectée
à l'unité intérieure.
Spécifications du câblage
Spécifications des câbles
Type
Section
Longueur maximum
REMARQUE
Le câblage pour la connexion n'est pas inclus.
RKHBH/X008BB
Unité intérieure pour système de pompe à chaleur air à eau
4PW62574-2 – 10.2010
L N
30 31 X2M
X6YA
X6YB
X6Y
Valeur
à 2 fils
2
0,75-1,25 mm
500 m

Montage

REMARQUE
La commande numérique doit être montée à l'intérieur.
1 Retirez la partie avant de la commande numérique.
Insérez un tournevis plat dans les fentes (1)
de la partie arrière de la commande
numérique et retirez la partie avant de la
commande numérique.
2 Serrez la commande numérique sur une
surface plane.
REMARQUE
Attention à ne pas déformer la partie inférieure de la
commande numérique en serrant excessivement les vis de
fixation.
3 Câblez l'unité.
6
1 1
2
P2 P1 P2
3
4
1 Unité
2 Partie arrière de la commande numérique
3 Partie avant de la commande numérique
4 Câblage par l'arrière
5 Câblage par le haut
6 Faire une encoche pour que le câblage passe par les
pinces, etc.
Raccordez les bornes sur le dessus de la partie avant de la
commande numérique et les bornes à l'intérieur de l'unité (P1
à 16, P2 à 16a).
REMARQUE
■
Lors du câblage, faites passer les câbles loin du
câblage d'alimentation afin d'éviter tout bruit
électrique (bruit externe).
■
Dénudez le blindage sur la partie
qui doit être introduite dans le
boîtier de
numérique ( l ).
4 Remettre en place la partie supérieure de la commande
numérique.
ATTENTION
Attention à ne pas coincer les câbles pendant la
fixation de la partie supérieure.
Commencez le montage par les attaches
du bas.
1
P1
5
la commande
1
