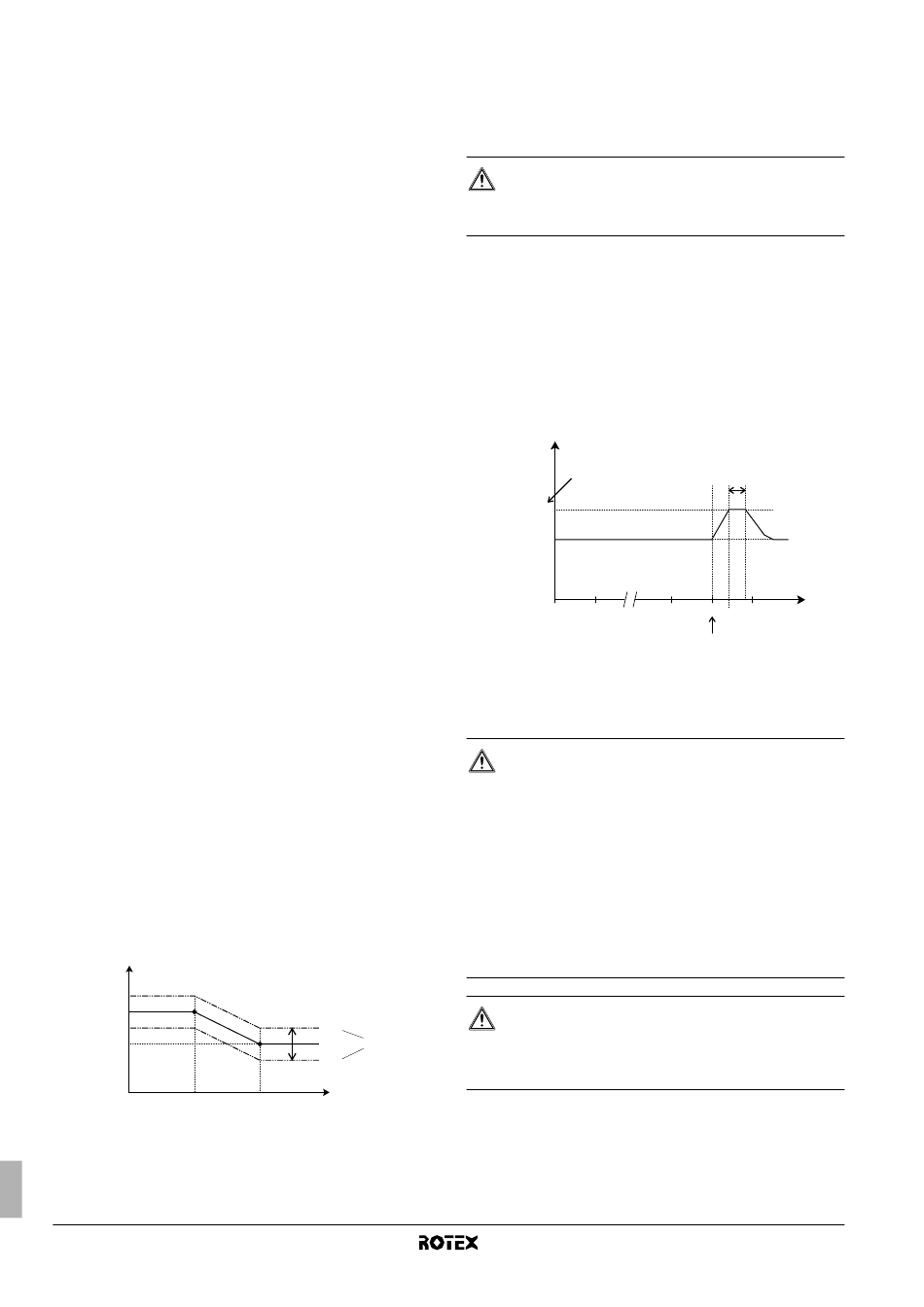

[1] Ponto de regulação dependente das condições climatéricas
As regulações locais do ponto de regulação dependente das
condições climatéricas definem os parâmetros do funcionamento
automático da unidade face às condições climatéricas. Quando está
activo o funcionamento dependente das condições climatéricas,
a temperatura da água é determinada automaticamente com base
na temperatura exterior: temperaturas exteriores baixas originam
água mais quente e vice-versa. Durante o funcionamento
dependente das condições
a possibilidade de desviar para cima ou para baixo a temperatura
pretendida para a água, num máximo de 5°C. Consulte o manual de
operações para obter mais informações acerca do funcionamento
dependente das condições climatéricas.
■
Regulações locais para processo de aquecimento
■ [1-00] Temperatura ambiente baixa (Lo_A): temperatura
exterior baixa.
■ [1-01] Temperatura ambiente alta (Hi_A): temperatura
exterior alta.
■ [1-02] Ponto de regulação a temperatura ambiente baixa
(Lo_Ti): a temperatura pretendida para a água, quanto
a temperatura exterior é igual ou inferior ao valor
considerado baixo para a temperatura exterior (Lo_A).
Tenha em atenção que o valor Lo_Ti deve ser superior ao
valor Hi_Ti, visto que para temperaturas exteriores baixas
(ou seja, Lo_A) é necessário ter água mais quente.
■ [1-03] Ponto de regulação com temperatura ambiente alta
(Hi_Ti): a temperatura pretendida para a água, quanto
a temperatura exterior é igual ou superior ao valor
considerado alto para a temperatura exterior (Hi_A).
Tenha em atenção que o valor Hi_Ti deve ser inferior ao
valor Lo_Ti, visto que para temperaturas exteriores mais
elevadas (ou seja, Hi_A), não é necessário ter água tão
quente.
■
Regulações locais para processo de refrigeração
■ [1-05]
Dependente das
activação (1)/desactivação da função de refrigeração (0).
■ [1-06] Temperatura ambiente baixa (Lo2_A): temperatura
exterior baixa.
■ [1-07] Temperatura ambiente alta (Hi2_A): temperatura
exterior alta.
■ [1-08] Ponto de regulação com temperatura ambiente baixa
(Lo2_Ti): a temperatura pretendida para a água que sai,
quando a temperatura exterior é igual ou inferior ao valor
considerado baixo para a temperatura ambiente (Lo2_A).
Tenha em atenção que o valor Lo2_Ti deve ser superior ao
valor Hi2_Ti, visto que para temperaturas exteriores baixas
(ou seja, Lo2_A) basta ter uma água menos fria.
■ [1-09] Ponto de regulação com temperatura ambiente
elevada (Hi2_Ti): a temperatura pretendida para a água que
sai, quando a temperatura exterior é igual ou superior ao
valor considerado alto para a temperatura ambiente (Hi2_A).
Tenha em atenção que o valor Hi2_Ti deve ser inferior ao
valor Lo2_Ti, visto que para temperaturas exteriores mais
quentes (ou seja, Hi2_A) é necessário ter água mais fria.
T t
Lo_Ti
Lo2_Ti
Hi_Ti
Hi2_Ti
Lo_A
Lo2_A
T Temperatura pretendida para a água
t
T Temperatura ambiente (exterior)
A
Shift value Desvio
Manual de instalação
28
climatéricas, o utilizador tem
condições climatéricas para
+ 05
00 Shift value
– 05
Hi_A T A
Hi2_A
[2] Função de desinfecção
Aplica-se apenas às instalações com um tanque de água quente
doméstica.
Esta função desinfecta o tanque de água quente doméstica, através
do aquecimento periódico da água doméstica até atingir uma
temperatura específica.
CUIDADO
As regulações locais da função de desinfecção devem ser
configuradas pelo instalador, em conformidade com
a legislação aplicável.
■ [2-00] Intervalo de funcionamento: dia(s) da semana em que
se deve aquecer a água doméstica.
■ [2-01] Estado: define se a função de desinfecção está ligada
(1) ou desligada (0).
■ [2-02] Hora de início: hora do dia em que se deve aquecer
a água doméstica.
■ [2-03] Ponto de regulação: valor elevado que a temperatura
da água deve atingir.
■ [2-04] Intervalo: durante quanto tempo se deve manter
a temperatura especificada no ponto de regulação.
T
DHW
[2-03]
T
H
T
U
00.00 01.00
T Temperatura da água quente doméstica
DHW
T Temperatura do ponto de regulação do utilizador
U
(conforme definida na interface de utilizador)
T Temperatura do ponto de regulação elevado [2-03]
H
t Tempo
ATENÇÃO
Tenha presente que a temperatura da água quente
doméstica na torneira será igual ao valor seleccionado na
regulação local [2-03], após uma desinfecção.
Quando a temperatura elevada para a água quente
doméstica puder ser um risco, com potencial para causar
lesões, deve ser instalada uma válvula misturadora
(fornecimento local) na saída de água quente do tanque
de água quente doméstica. Esta válvula misturadora
deverá assegurar que a temperatura da água quente que
sai da torneira nunca seja superior a um valor máximo
regulado. A temperatura máxima admissível para a água
quente deve ser seleccionada em conformidade com
a legislação aplicável.
CUIDADO
Certifique-se de que a hora de início da função de
desinfecção [2-02] com duração definida [2-04] não
é interrompida por uma possível necessidade de água
quente doméstica.
Unidade de interior para o sistema de bomba de calor ar/água
[2-04]
22.00 23.00 24.00 t
[2-02]
