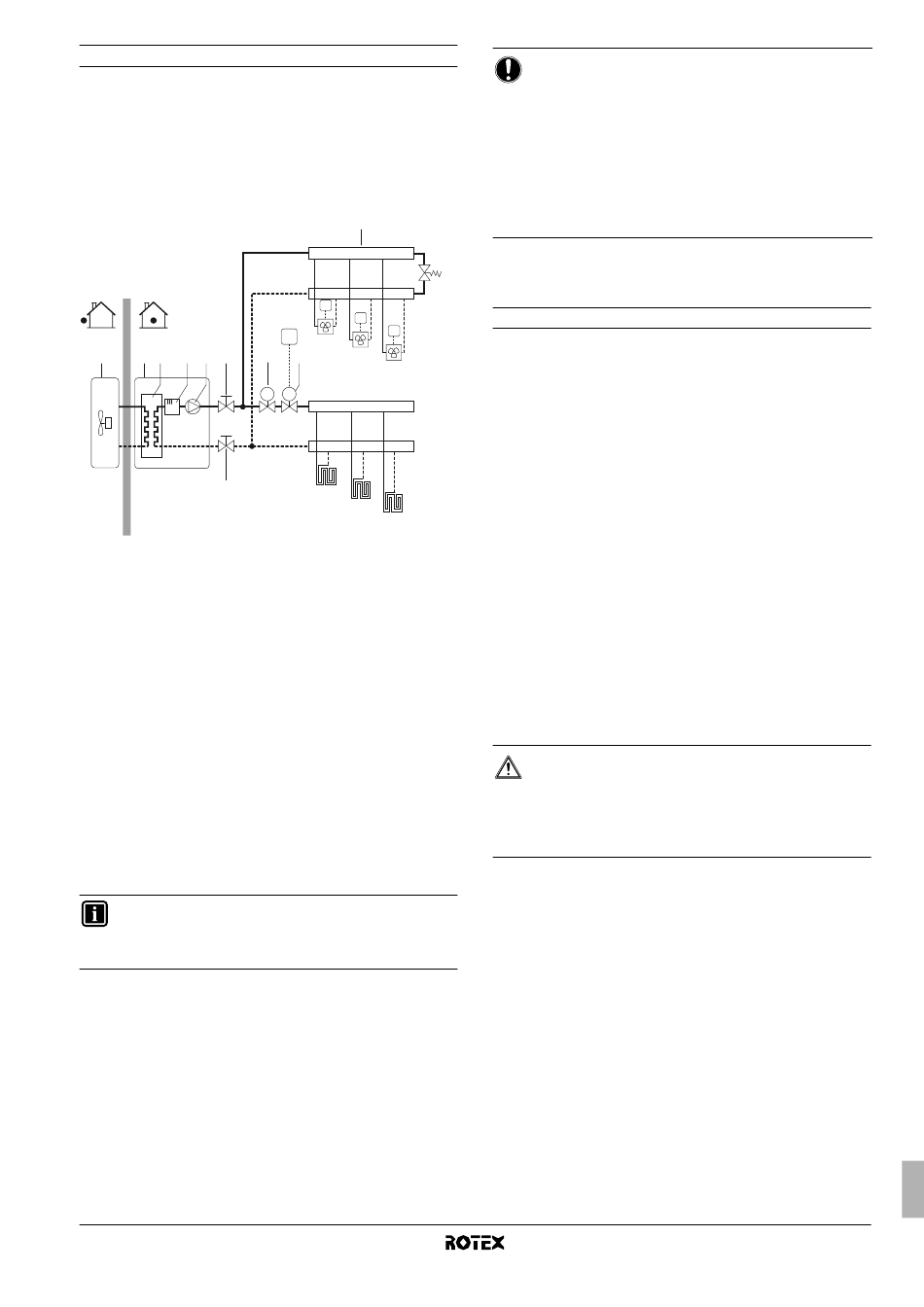

Instalação 4
Aplicação de aquecimento e refrigeração ambiente sem ligação do
termóstato de ambiente à unidade de interior, mas com
o termóstato de ambiente apenas de aquecimento a controlar
o aquecimento do piso e o termóstato de aquecimento/refrigeração
a controlar os ventilo-convectores. O aquecimento é efectuado
através dos circuitos de aquecimento do piso e das unidades de
ventilo-convecção. A refrigeração é efectuada exclusivamente
através das unidades de ventilo-convecção.
1 2 3 4 5 6
6
1 Unidade de exterior
2 Unidade de interior
3 Permutador de calor
4 Aquecedor de reserva
5 Bomba
6 Válvula de fecho
7 Válvula motorizada de 2 vias para corte dos circuitos de
aquecimento do piso durante a refrigeração (fornecimento
local)
8 Válvula motorizada de 2 vias, para activação do
termóstato de ambiente (fornecimento local)
9 Colector (fornecimento local)
10 Válvula de derivação (fornecimento local)
FCU1...3 Ventilo-convector (opcional)
FHL1...3 Circuito de aquecimento do piso
T Termóstato de ambiente só de aquecimento (opcional)
T4...6 Termóstato de ambiente individual para ambiente
aquecido/refrigerado por ventilo-convector (opcional)
Funcionamento da bomba
Sem nenhum termóstato ligado à unidade de interior (2), a bomba
(5) pode ser configurada para trabalhar enquanto a unidade de
interior estiver ligada ou até ser alcançada a temperatura pretendida
para a água.
INFORMAÇÕES
Para obter mais pormenores acerca da configuração da
bomba, consulte "8.3. Configuração do funcionamento da
bomba" na página 25.
Climatização (aquecimento e refrigeração)
Conforme a estação do ano, o cliente deve escolher aquecimento ou
refrigeração na interface de utilizador da unidade de interior.
A unidade de exterior (1) funcionará em modo de aquecimento ou de
refrigeração, para alcançar a temperatura pretendida para a saída
de água.
Com a unidade no modo de aquecimento, é aberta a válvula de
2 vias (7). A água quente é fornecida quer aos ventilo-convectores,
que aos circuitos de aquecimento do piso.
Com a unidade no modo de refrigeração, a válvula de 2 vias (7)
fecha-se, para evitar que a água fria percorra os circuitos de
aquecimento do piso (FHL).
RKHBH/X008BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62574-2 – 10.2010
9
T4
T5
T6
T
FCU1
7
8
FCU2
FCU3
M M
FHL1
FHL2
FHL3
AVISO
■
Se fechar vários circuitos do sistema através de
válvulas controladas à distância, pode ser necessário
instalar uma válvula de derivação (10) para evitar
a activação do fluxóstato de segurança. Consulte
também "Instalação 2" na página 5.
■
A ligação eléctrica da válvula de 2 vias (7) é diferente
para uma válvula NC (normalmente fechada) e para
uma válvula NO (normalmente aberta)! Certifique-se
de que liga os terminais com os números correctos,
como se pormenoriza no diagrama de ligações.
A determinação do funcionamento (ligar ou desligar o aquecimento
ou a refrigeração) é efectuada pela interface de utilizador da unidade
10
de interior.
Instalação 5
Aquecimento ambiente com uma caldeira auxiliar (funcionamento
alternado)
Aplicação de aquecimento ambiente através da unidade de interior
Rotex ou de uma caldeira auxiliar ligada ao sistema. A decisão entre
a utilização da unidade de interior RKHB* ou da caldeira
é conseguida por um contacto auxiliar ou um contacto controlado
pela unidade de interior RKHB*.
Este contacto auxiliar pode, por exemplo, ser um termóstato
associado à temperatura exterior, um contacto do contador de
electricidade, um contacto activado manualmente, etc. Consulte
"Ligações eléctricas locais, configuração A" na página 8.
O contacto controlado pela unidade de interior RKHB* (também
chamado de "sinal de permissão para a caldeira auxiliar")
é determinado pela temperatura exterior (termístor situado na
unidade de exterior). Consulte a "Ligações eléctricas locais,
configuração B" na página 8.
O funcionamento bivalente apenas é possível para o processo de
aquecimento ambiente, não para aquecimento de água doméstica.
A água quente doméstica, em tal instalação, é sempre fornecida pelo
tanque de água quente doméstica, que está ligado à unidade de
interior Rotex.
A caldeira auxiliar tem de ser integrada nas tubagens e nas ligações
eléctricas locais, conforme indicado nas figuras que se seguem.
CUIDADO
■
Certifique-se de que a caldeira e a integração da
mesma no sistema estão em conformidade com
a legislação aplicável.
■
A Rotex não pode ser responsabilizada por situações
incorrectas ou inseguras no sistema da caldeira.
Manual de instalação
7
