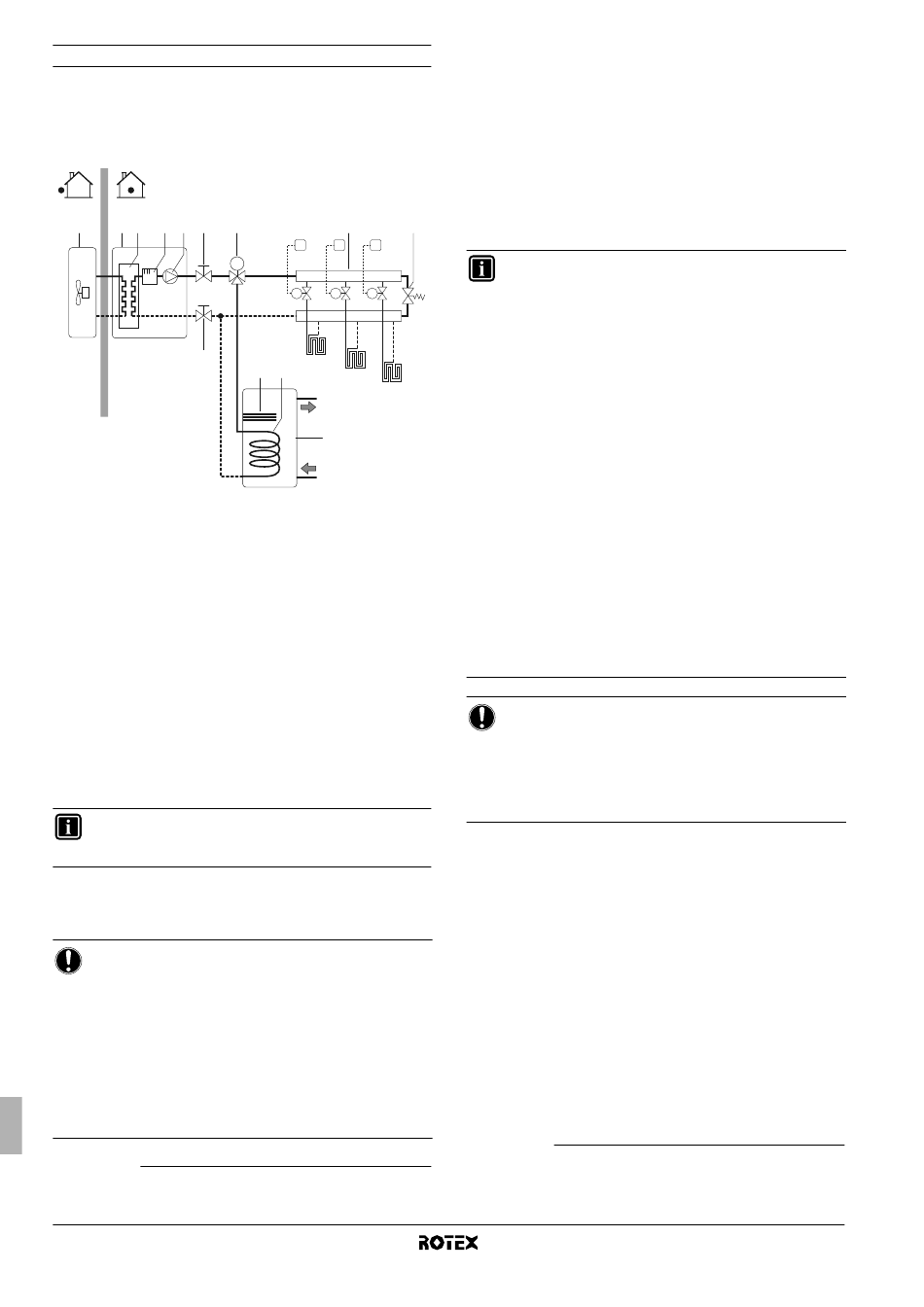

Aplicaţia 2
Aplicaţie numai de încălzire a spaţiului fără termostat de încăpere
conectat la unitatea interioară. Temperatura din fiecare încăpere este
controlată de un ventil pe fiecare circuit de apă. Apa menajeră caldă
este asigurată prin rezervorul de apă menajeră caldă racordat la
unitatea interioară.
1 2 3 4 5 6
6
1 Unitatea exterioară
2 Unitatea interioară
3 Schimbător de căldură
4 Încălzitor de rezervă
5 Pompă
6 Ventil de închidere
7 Ventil cu 3 căi cu motor (procurare la faţa locului)
8 Colector (procurare la faţa locului)
9 Ventil de ocolire (procurare la faţa locului)
10 Rezervor de apă menajeră caldă (opţional)
11 Încălzitor auxiliar
12 Serpentina schimbătorului de căldură
FHL1...3 Buclă de încălzire a podelei
T1...3 Termostat de încăpere individual (opţional)
M1...3 Ventil individual cu servomotor pentru controlul buclei de
încălzire a podelei (procurare la faţa locului)
Funcţionarea pompei
Fără termostat conectat la unitatea interioară (2), pompa (5) poate fi
configurată să funcţioneze fie cât timp unitatea interioară este
cuplată, fie până la atingerea temperaturii necesare a apei.
INFORMAŢII
Detaliile privind configurarea pompei pot fi găsite la
"8.3. Configurarea funcţionării pompei" la pagina 24.
Încălzirea spaţiului
Unitatea exterioară (1) va funcţiona pentru a realiza temperatura ţintă
a apei la ieşire aşa cum a fost stabilită pe interfaţa utilizatorului.
NOTIFICARE
Când circulaţia în fiecare buclă de încălzire a spaţiului
(FHL1...3) este controlată de ventile comandate de la
distanţă (M1...3), este importantă asigurarea unui ventil de
ocolire (9) pentru a evita activarea dispozitivului de
protecţie al regulatorului de debit.
Ventilul de ocolire trebuie selectat astfel încât să fie
garantat permanent debitul minim al apei aşa cum este
menţionat la "6.7. Tubulatura de apă" la pagina 14.
Se recomandă selectarea unui ventil de ocolire controlat
de diferenţa de presiune.
(1) Pentru rezervorul fără încălzitor electric auxiliar (RKHTS), în modul de apă
menajeră caldă va fi folosit încălzitorul de rezervă.
(2) Valabil numai pentru rezervor cu încălzitor electric auxiliar integrat
(RKHW*).
Manual de instalare
5
7 8
T1 T2 T3
M
M1 M2 M3
FHL1
11 12
FHL2
FHL3
10
(1)
(2)
Încălzirea apei menajere
Când este activat modul de încălzire menajeră (manual de către
utilizator sau automat
temperatura ţintă a apei menajere va fi realizată printr-o combinaţie
a serpentinei schimbătorului de căldură cu un încălzitor auxiliar
(3)
electric sau încălzitor de rezervă
Când temperatura apei menajere este sub valoarea de referinţă
configurată de utilizator, ventilul cu 3 căi va fi activat pentru a încălzi
apa menajeră caldă cu ajutorul pompei termice. În cazul unei cereri
mari de apă menajeră caldă sau al unui reglaj de temperatură ridicată
a apei menajere, încălzitorul auxiliar (11)
9
(6)
(4) poate asigura încălzirea auxiliară.
INFORMAŢII
Numai pentru RKHW*:
■
La temperaturi scăzute ale mediului înconjurător,
când cererea pentru încălzirea spaţiului este mai
mare, unitatea interioară poate fi configurată astfel
încât apa menajeră caldă să fie încălzită exclusiv de
încălzitorul auxiliar. Aceasta asigură disponibilitatea
întregii capacităţi a pompei termice pentru încălzirea
spaţiului.
■
Detaliile privind configurarea rezervorului de apă
menajeră pentru temperaturi exterioare scăzute pot fi
găsite
configurări locale [5-02] la [5-04].
Numai pentru RKHTS:
■
La temperaturi scăzute ale mediului înconjurător,
când cererea pentru încălzirea spaţiului este mai
mare, unitatea interioară poate fi configurată astfel
încât apa menajeră caldă să fie încălzită de pompa
termică şi de încălzitorul auxiliar în acelaşi timp.
Aceasta asigură o întrerupere minimă a încălzirii
spaţiului.
■
Detaliile privind configurarea rezervorului de apă
menajeră pentru temperaturi exterioare scăzute pot fi
găsite
configurări locale [5-02] la [5-04].
NOTIFICARE
Asiguraţi-vă că sunt active sau selectate reglajele locale
corecte, în conformitate cu tipul de rezervor respectiv.
Pentru mai multe detalii, consultaţi reglajele locale la
"[4] Funcţionarea încălzitorului de rezervă/auxiliar şi
temperatura de decuplare a încălzirii spaţiului" la
pagina 28.
(3) Valabil numai pentru rezervor cu încălzitor electric auxiliar integrat
(RKHW*).
(4) Valabil numai pentru rezervor fără încălzitor electric auxiliar (RKHTS).
(5) Valabil numai pentru rezervor cu încălzitor electric auxiliar integrat
(RKHW*).
(6) Valabil numai pentru rezervor fără încălzitor electric auxiliar (RKHTS).
Unitate interioară pentru sistem de pompă termică aer la apă
printr-un temporizator de
(4)
.
(5)
sau încălzitorul de rezervă
la "8.9. Reglaje locale" la
la "8.9. Reglaje locale" la
4PW62574-3 – 10.2010
program)
pagina 26,
pagina 26,
RKHBH/X008BB
