7.2. Cablajul intern – Lista de componente
Consultaţi schema de conexiuni a cablajului intern furnizată cu
unitatea (în interiorul capacului cutiei de distribuţie a unităţii
interioare). Prescurtările folosite sunt prezentate mai jos.
A1P........................ Placa principală cu circuite imprimate
A2P........................ Placa cu circuite imprimate a interfeţei cu
utilizatorul
A3P................ * ..... Termostat (RKRTW/R) (PC=circuit de
alimentare) (opţional)
A4P................ * ..... Placă cu circuite imprimate pentru intrare/ieşire
digitală (EKRP1HB) (opţional)
A4P................ * ..... Placă cu circuite imprimate receptoare (RKRTR)
(opţional)
E1H........................ Element al încălzitorului de rezervă 1
E2H........................ Element al încălzitorului de rezervă 2
E3H........................ Element al încălzitorului de rezervă 3
E4H............ ### ..... Încălzitor auxiliar (3 kW)
F1B,F3B ................ Siguranţă încălzitor de rezervă
F2B ........................ Siguranţă încălzitor auxiliar
F1T ........................ Siguranţă termică încălzitor de rezervă (250 V,
100°C)
FU1........................ Siguranţă
circuite imprimate
FU2........................ Siguranţă 5 A T 250 V
FuR,FuS ................ Siguranţă 5 A 250 V pentru placa cu circuite
imprimate pentru intrare/ieşire digitală
K1M ....................... Contactor încălzitor de rezervă treapta 1
K2M ....................... Contactor încălzitor de rezervă treapta 2
K3M ....................... Contactor încălzitor auxiliar
K4M ....................... Releu pompă
K5M,K6M............... Contactor pentru încălzitorul de rezervă tip
separare de contact la toţi polii
M1P ....................... Pompă
M2S ............. ## ..... Ventil cu 2 căi pentru modul de răcire (procurare
la faţa locului)
M3S ............... # ..... Ventil cu 3 căi: încălzire podea/apă menajeră
caldă
PHC1 ..................... Optocuplor circuit intrare
Q1DI,Q2DI............. Întreruptor de pierderi prin scurgeri la pământ
(procurare la faţa locului)
Q1L........................ Dispozitiv de protecţie termică încălzitor de
rezervă
Q2L,Q3L .... ### ..... Dispozitiv de protecţie termică încălzitor auxiliar
R1H ............... * ..... Senzor de umiditate (RKRTR) (opţional)
R1T................ * ..... Senzor de mediu (RKRTR şi RKRTW) (opţional)
R1T........................ Termistor schimbător de căldură evacuare apă
R2T................ * ..... Senzor extern (podea sau mediu înconjurător)
(EKRTETS) (opţional)
R2T........................ Termistor încălzitor de rezervă evacuare apă
R3T........................ Termistor agent frigorific pe partea de lichid
R4T........................ Termistor pe admisia apei
R5T................ # ..... Termistor pentru apa menajeră caldă
S1L ........................ Regulator de debit
S2S........................ Contactul
diferenţiate
S3S........................ Contact valoare de referinţă dublă 2
S4S........................ Contact valoare de referinţă dublă 1
SS1........................ Comutator DIP
TR1........................ Transformator 24 V pentru placa cu circuite
imprimate
V1S........................ Stingător de scântei 1
(1) Valabil numai pentru rezervor cu încălzitor electric auxiliar integrat
(RKHW*).
(2) Valabil numai pentru rezervor cu încălzitor electric auxiliar integrat
(RKHW*).
(3) Valabil numai pentru rezervor cu încălzitor electric auxiliar integrat
(RKHW*).
RKHBH/X008BB
Unitate interioară pentru sistem de pompă termică aer la apă
4PW62574-3 – 10.2010
(1)
(2)
3,15 A T 250 V pentru placa
(3)
reţelei de alimentare cu tarife
V2S ........................ Stingător de scântei 2
X1M~X9M .............. Reglete de conexiuni
X6Y,X9B................. Conector
* Opţional
# Aplicaţii numai cu rezervor de apă menajeră caldă
## Aplicaţii numai de încălzire/răcire
### Livrat cu rezervorul de apă menajeră caldă
(a) Valabil numai pentru rezervor cu încălzitor electric auxiliar
integrat (RKHW*).
7.3. Prezentarea sistemului cablajului de legătură
AVERTIZARE
■
Decuplaţi alimentarea de la reţea înainte de a efectua
orice conexiune.
■
Tot cablajul de legătură şi toate componentele trebuie
instalate de către un electrician autorizat şi trebuie să
fie conforme cu legislaţia în vigoare.

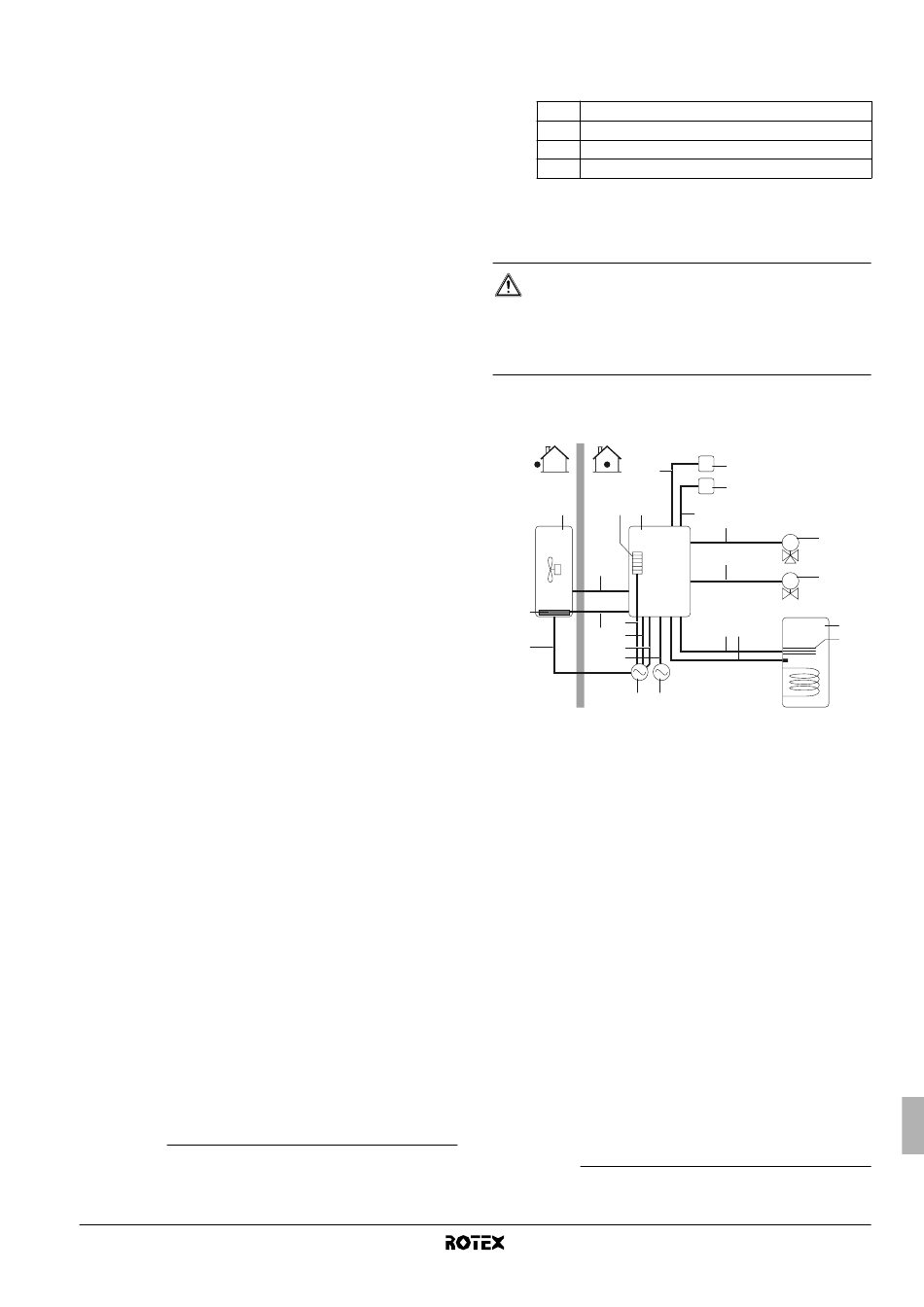

Ilustraţiile de mai jos prezintă cablajul de legătură necesar dintre mai
multe părţi ale instalaţiei. Consultaţi de asemenea "3.4. Exemple
tipice de aplicaţii" la pagina 4.
cu
D
B
2
C
4
3 10
1
11
13
A Circuit electric unic pentru unitatea exterioară, încălzitorul
de rezervă şi încălzitorul auxiliar
B Unitatea exterioară
C Încălzitor al plăcii de fund
D Încălzitor de rezervă
E Unitatea interioară
F Termostat de încăpere (opţional)
G Ventil cu 3 căi pentru rezervorul de apă menajeră
(opţional)
H Ventil cu 2 căi pentru modul de răcire (procurare la faţa
locului)
I Rezervor de apă menajeră caldă (opţional)
J Încălzitor auxiliar
K Interfaţa utilizatorului (regulator digital)
L Sursă de alimentare (reţea de alimentare cu tarife
normale: numai în cazul instalării reţelei de alimentare cu
tarife diferenţiate)
(4) Pentru rezervorul fără încălzitor electric auxiliar (RKHTS), în modul de apă
menajeră caldă va fi folosit încălzitorul de rezervă.
(5) Valabil numai pentru rezervor cu încălzitor electric auxiliar integrat
(RKHW*).
(a)
.
T
F
5
I
K
E
12
6
M
7
M
8 9
A L
(4)
(5)
Manual de instalare
G
H
I
J
