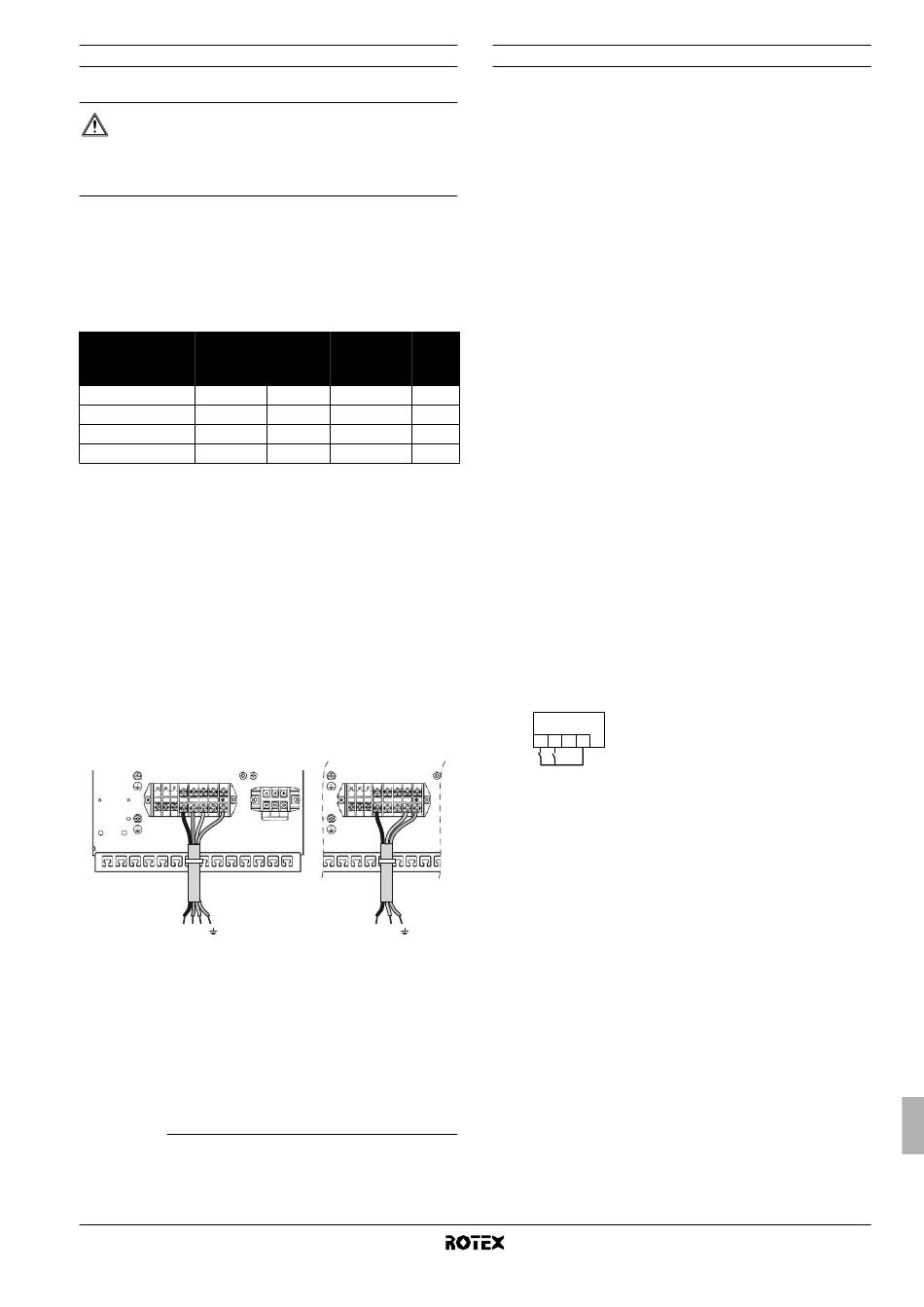

Conexión de la alimentación del calefactor auxiliar
Requisitos del circuito de alimentación y del cableado
PRECAUCIÓN
Utilice un circuito de alimentación dedicado para el
calentador auxiliar y la resistencia eléctrica
utilice un circuito de alimentación compartido con otro
aparato.
(a) Sólo válido para un depósito con resistencia eléctrica integrada (RKHW*).
Este circuito de alimentación deberá estar protegido mediante los
dispositivos de seguridad requeridos de conformidad con la
legislación vigente.
Seleccione el cable de alimentación de acuerdo con la legislación
vigente. Para saber cuál es la corriente de funcionamiento máxima
para el calefactor auxiliar consulte la siguiente tabla.
(1) (2)
Capacidad del
Modelo de unidad calefactor
interior auxiliar
RKHB*008BB3V3 3 kW
(a) (b)
RKHB*008BB6V3 6 kW
RKHB*008BB6WN 6 kW
RKHB*008BB9WN 9 kW
(a) Equipamiento que cumple la normativa EN/IEC 61000-3-12
(b) Este equipo cumple con las normativas EN/IEC 61000-3-11
impedancia del sistema Z sea menor o igual a Z
sys
entre el suministro del usuario y el sistema público. Es responsabilidad del
instalador o usuario del equipo asegurar mediante una consulta con la compañía
que opera la red de distribución si fuera necesario para saber si el equipo está
conectado únicamente a un suministro con una impedancia Z
a Z .
max
Procedimiento
1 Tomando el cable adecuado conecte el circuito de alimentación
al interruptor automático o disyuntor principal tal y como se
indica en el diagrama de cableado y en la siguiente ilustración.
2 Conecte el conductor de tierra (amarillo/verde) al tornillo de
tierra del terminal X1M.
3 Fije el cable mediante los sujetacables a sus dispositivos de
sujeción para garantizar el alivio de tracción.
Nota: sólo se muestra el cableado de obra relevante.
3x 400 V
X1M
L1 L2 L3 N
L1 L2 L3
(1) La Norma Técnica Europea/Internacional ajusta los límites para corrientes
armónicas generadas por un equipo conectado a los sistemas públicos de
baja tensión con corriente de entrada de >16 A y ≤75 A por fase.
(2) La Norma Técnica Europea/Internacional ajusta los límites para los
cambios en la tensión, fluctuaciones y oscilaciones en la tensión en
redes eléctricas públicas de baja tensión para equipos con una corriente
nominal de ≤75 A.
RKHBH/X008BB
Unidad interior para sistema de bomba de calor de aire-agua
4PW62574-2 – 10.2010
(a)
. Nunca
Tensión
nominal del Corriente
calefactor máxima de
auxiliar funcionamiento Z
max
1x 230 V 13 A —
1x 230 V 26 A 0,29
3x 400 V 8,6 A —
3x 400 V 13 A —
(1)
(2)
siempre que la
en el punto de conexión
max
menor o igual
sys
1x 230 V
X1M
X3M
L1 N
L1 N
Conexión del cable del termostato
La conexión del cable del termostato depende de la instalación.
Consulte también "3.4. Ejemplos de aplicación típica" en la página 4
y "8.2. Configuración de la instalación del termostato de la
habitación" en la página 24 para obtener más información y ver más
opciones de configuración para que la bomba funcione en
combinación con un termostato de habitación.
Requisitos del termostato
■
Alimentación eléctrica: 230 V CA o funcionamiento mediante
una batería
■
Tensión de contacto: 230 V.
Procedimiento
1 Conecte el cable del termostato a los terminales apropiados tal
y como se muestra en el diagrama de cableado y el manual de
instalación del kit de termostato para habitación.
2 Fije el cable mediante los sujetacables a sus dispositivos de
sujeción para garantizar el alivio de tracción.
(Ω)
3 Ajuste el interruptor DIP SS2-3 de la tarjeta de circuito impreso
(PCB) en ON. Consulte "8.2. Configuración de la instalación del
termostato de la habitación" en la página 24 para obtener más
información.
Conexión de los contactos del primer punto de referencia y del
segundo punto de referencia
La conexión del contacto del punto de referencia sólo es importante
en caso de que el punto de referencia doble esté habilitado.
Consulte también "3.4. Ejemplos de aplicación típica" en la página 4
y "Control del punto de referencia doble" en la página 34.
Requisitos del contacto
Este contacto deberá ser un contacto sin tensión que garantice
230 V (100 mA).
Procedimiento
1 Conecte el contacto del primer punto de referencia y del
segundo punto de referencia a los terminales adecuados tal
y como se muestra en la siguiente figura
X2M
1 2 3 4
SP2 SP1
SP1 Contacto del primer punto de referencia
SP2 Contacto del segundo punto de referencia
2 Fije los cables mediante los sujetacables a sus dispositivos de
sujeción para garantizar el alivio de tracción.
3 Dependiendo del funcionamiento que sea necesario de la
bomba, ajuste el interruptor DIP SS2-3 y el ajuste de campo
[F-00]. Consulte "8.3. Configuración de funcionamiento de la
bomba" en la página 24 y el ajuste de campo [F-00] en
"[F] Configuración de opciones" en la página 39.
