6.3. Ünitenin muayenesi, taşınması ve ambalajından
çıkarılması
■
İç ünite ahşap palet üzerine kayışlarla sabitlenen bir karton kutu
içerisinde teslim edilir.
■
Teslimatta ünite kontrol edilmeli ve herhangi bir hasar derhal
taşımacı hasar acentesine bildirilmelidir.
■
Tüm iç ünite aksesuarlarının (bkz. "4. Aksesuarlar", sayfa 9)
kapsanıp kapsanmadığını kontrol edin.
■
Taşıma sırasındaki hasara mani olmak için üniteyi mümkün
olduğunca nihai montaj konumuna kadar orijinal ambalajında
getirin.
■

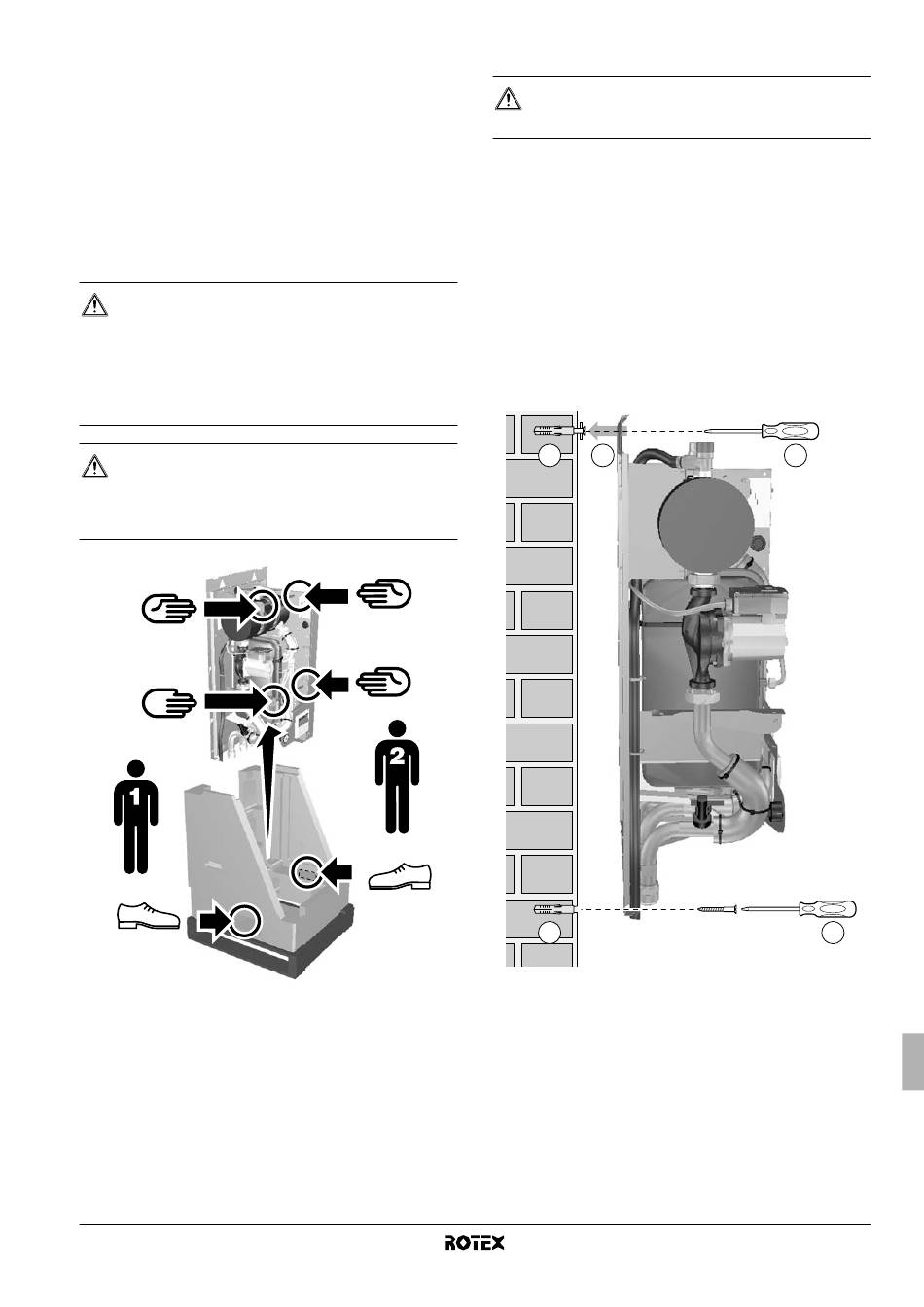

İç ünite yaklaşık 46 kg ağırlığındadır ve ürünle verilen iki
kaldırma çubuğu kullanılarak iki kişi tarafından kaldırılmalıdır.
DİKKAT
■
Üniteyi kaldırmak için anahtar kutusundan veya
borulardan tutmayın! Ünitenin kaldırılması için iki
kaldırma çubuğu verilir.
■
Ambalaj malzemelerini güvenli şekilde bertaraf edin.
Çiviler ve diğer metal veya ahşap parçalar gibi
ambalaj malzemeleri canlılara batabilir veya benzeri
yaralanmalara yol açabilir.
UYARI
Çocukların plastik ambalaj torbalarıyla oynamamaları için
bunları yırtıp parçalayın ve çöpe atın. Plastik torbalarla
oynayan çocuklar boğularak ölme tehlikesiyle karşı karşıya
kalırlar.
RKHBH/X008BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62574-3 – 10.2010
6.4. İç ünite montajı
DİKKAT
Ünitenin ağırlığı yaklaşık 46 kg'dır. Üniteyi kaldırmak için
iki kişi gerekir.
1 Montaj şablonunu (bkz. ambalaj) duvara yerleştirin ve 2 adet üst
tarafta (● T) ve 2 adet alt tarafta (● B) olmak üzere bağlantı
konumlarını işaretleyin.
İşaretlerin (2'ye 2) tamamen düz ve işaret boyutlarının şekil 4'te
gösterildiği gibi olduğundan emin olun.
Ünite düz monte edilemezse, su devresinde hava hapsolarak
ünitenin arızalanmasına yol açabilir.
RKHBX modeli üniteleri monte ederken drenaj tavasının
taşmamasına dikkat edin.
2 4 adet delik açın ve 4 adet dübel (M10'a uygun) takın.
3 Vidaları üst dübellere yerleştirin ve ardından iç üniteyi üst
vidalara asın.
4 Ardından, vidaları alt dübellere yerleştirin ve tüm vidaları sağlam
şekilde sıkın.
2
1
1
3
4
Montaj kılavuzu
13
