6.8. Precauciones generales referidas al circuito
del agua
Antes de continuar la instalación de la unidad, verifique los puntos
siguientes:
■
La presión máxima del agua es de 4 bar.
■
La temperatura máxima del agua durante la calefacción de
(1)
habitaciones es de 65°C
y de 75°C durante el funcionamiento del agua caliente sanitaria
(ajuste de dispositivo de seguridad). Asegúrese de que los
tubos y los accesorios de tubos instalados (p. ej., válvula,
conexiones,...) pueden soportar las temperaturas que se
muestran en la figura de abajo.

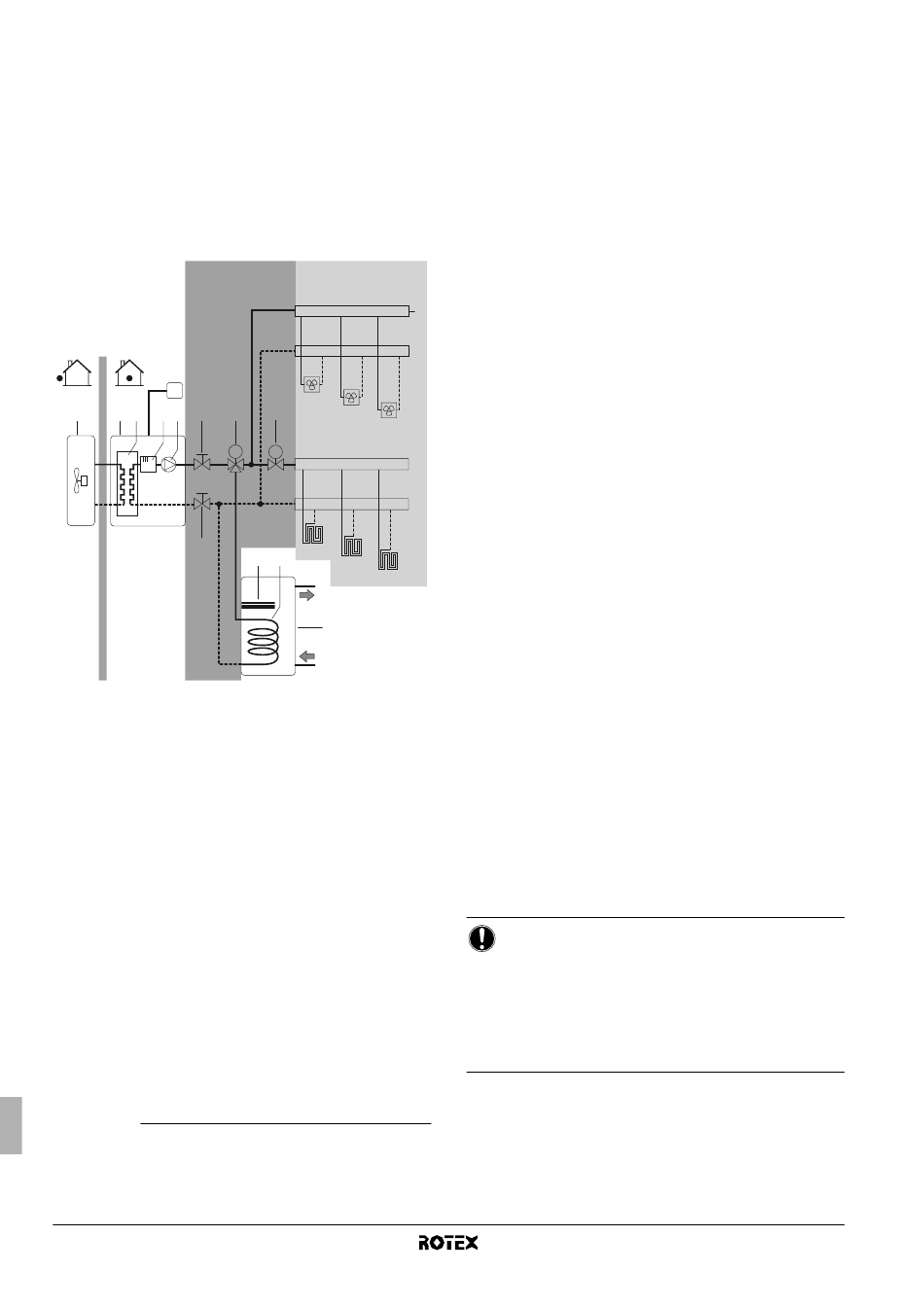

75°C 75°C
65°C 65°C
T
1 2 3 4 5 6
6
1 Unidad exterior
2 Unidad interior
3 Intercambiador de calor
4 Calefactor auxiliar
5 Bomba
6 Válvula de cierre
7 Válvula de 3 vías motorizada (suministro independiente)
8 Válvula de 2 vías motorizada (suministro independiente)
9 Colector (suministro independiente)
10 Depósito de agua caliente sanitaria (opcional)
11 Resistencia eléctrica
12 Serpentín del intercambiador de calor
FCU1...3 Unidad fancoil (opcional)
FHL1...3 Circuito cerrado de calefacción radiante en suelos
T Termostato de habitación (opcional)
■
Proporcione sistemas de seguridad adecuados en el circuito del
agua para asegurarse de que la presión del agua jamás
excederá la presión máxima de trabajo permitida (4 bar).
■
Dos válvulas de cierre se suministran con la unidad. Para
facilitar las tareas de conservación y mantenimiento de la
unidad instale una válvula en la entrada del agua y otra en la
salida del agua de la unidad interior. Tenga presente la posición
de las válvulas de cierre. El posicionamiento de las válvulas de
drenaje y de llenado integradas es importante con fines de
mantenimiento. Consulte figura 3.
(1) Asegúrese de que los ajustes de campo correctos estén activos o
seleccionados de acuerdo con el tipo de depósito aplicable. Consulte
los ajustes de campo en "[4] Funcionamiento del calefactor auxiliar/
resistencia eléctrica y ajuste de temperatura de apagado de calefacción
de la habitación" en la página 28 para obtener más detalles.
(2) Para un depósito sin resistencia eléctrica integrada (RKHTS), se utiliza
el calefactor auxiliar en modo de calefacción de agua sanitaria.
(3) Sólo válido para un depósito con resistencia eléctrica integrada (RKHW*).
Manual de instalación
15
(ajuste de dispositivo de seguridad)
65°C 65°C
(RKHTS) (RKHTS)
(RKHW*) (RKHW*)
FCU1
8
7
FCU2
FCU3
M M
FHL1
11 12
FHL2
FHL3
10
(2)
(3)
■
Se deben instalar tomas para drenaje en todos los puntos bajos
del sistema para permitir el drenaje completo del circuito
durante el mantenimiento.
Hay dos válvulas de drenaje integradas en las válvulas de cierre
para drenar el agua de la unidad interior.
■
Asegúrese de realizar el drenaje correctamente en la válvula de
alivio de presión, ya que el agua podría entrar en contacto con
partes eléctricas.
■
Se deben proporcionar válvulas de aireación para salida de aire
en todos los puntos altos del sistema. Las salidas de aire deben
colocarse en
mantenimiento. Hay una válvula de purga de aire automática en
el interior de la unidad interior. Asegúrese de que esta válvula
de purga de aire no está demasiado apretada de forma que sea
posible eliminar automáticamente el aire del circuito de agua.
■
Procure que los componentes instalados en la tubería de obra
puedan soportar la presión y la temperatura del agua.
9
■
Utilice siempre materiales que sean compatibles con el agua
utilizada en el sistema y con los materiales utilizados en la
unidad interior.
La entrada de aire, humedad o polvo en el circuito de agua puede
ocasionar problemas. Por lo tanto, tenga siempre en cuenta lo
siguiente cuando conecte el circuito de agua:
■
Utilice solamente tubos limpios.
■
Mantenga el extremo del tubo hacia abajo cuando quite las
rebabas.
■
Cubra el extremo del tubo cuando lo inserte a través de la pared
para que no entren el polvo y la suciedad.
■
Utilice un buen producto sellante para sellar las conexiones.
■
Si las tuberías instaladas no son de latón, asegúrese de aislar
los dos materiales entre sí para evitar la corrosión galvánica.
■
Como el latón es un material dúctil, utilice una herramienta
adecuada para conectar el circuito de agua. Una herramienta
inadecuada causaría daños en las tuberías.
■
Seleccione el diámetro de las tuberías en relación con el flujo de
agua requerido y la presión estática externa de la bomba.
■
El flujo de agua mínimo requerido para el funcionamiento de la
unidad interior es 12 l/min. Cuando el flujo de agua está por
debajo de este valor mínimo, se mostrará un error de flujo 7H
y el funcionamiento de la unidad interior se detendrá.
■
No utilice nunca componentes revestidos de Zn en el circuito de
agua. Estas partes pueden sufrir una corrosión excesiva debido
al uso de tuberías de cobre en el circuito interno de agua de la
unidad.
■
Cuando se utiliza una válvula de 3 vías en el circuito de agua.
Es muy importante garantizar la completa separación entre el
circuito de agua caliente sanitaria y el de calefacción de suelo
radiante.
■
Cuando utilice una válvula de 3 vías o una válvula de 2 vías en
el circuito de agua, el tiempo de cambio máximo de la válvula
deberá ser inferior a 60 segundos.
AVISO
Se recomienda encarecidamente instalar un filtro adicional
en el circuito del agua de calefacción. Sobre todo para
eliminar las partículas metálicas de las tuberías de
calefacción de obra, se recomienda utilizar un filtro
magnético o ciclónico que pueden eliminar las pequeñas
partículas. Las pequeñas partículas pueden dañar la
unidad y no las eliminan los filtros estándar de la unidad
de bomba de calor.
