14.1. Vorkehrungen und Vorsichtmaßnahmen bei der
Elektroinstallation
GEFAHR
■
Vor dem Zugriff
Spannungsversorgungsschaltungen
werden.
■
Es muss ein Fehlerstrom-Schutzschalter gemäß der
gültigen Gesetzgebung
Missachtung dieser Regeln besteht Stromschlaggefahr.
■
Verwenden Sie ausschließlich Kabel mit Kupferadern.
■
Bei der festen Verkabelung muss ein Hauptschalter oder ein
entsprechender Schaltmechanismus installiert sein, bei dem
beim Abschalten alle Pole getrennt werden. Die Installation
muss der gültigen Gesetzgebung entsprechen.
Schalten Sie den Hauptschalter der Stromversorgung erst ein,
wenn alle Verdrahtungen abgeschlossen sind.
■
Quetschen Sie niemals Kabelbündel in eine Einheit.
■
Befestigen Sie die Kabel so, dass die Kabel nicht in Kontakt mit
den Rohrleitungen geraten (dies gilt insbesondere für die
Hochdruckseite).
■
Sichern Sie die elektrische Leitungen mit Kabelbindern wie in der
Abbildung in Kapitel "14.2. Anschließen der Stromversorgung und
Verdrahtung zwischen den Einheiten" auf Seite 17 gezeigt, so
dass sie nicht in Kontakt mit den Rohrleitungen geraten (dies gilt
insbesondere für die Hochdruckseite).
Sorgen Sie dafür, dass auf die Kabelanschlüsse kein
zusätzlicher Druck von außen ausgeübt wird.
■
Achten Sie bei der Installation des Fehlerstrom-Schutzschalters
darauf, dass er kompatibel ist mit dem Inverter (resistent
gegenüber störenden HF-Interferenzen),
Auslösen des Fehlerstrom-Schutzschalters zu vermeiden.
■
Da diese Einheit mit einem Inverter ausgestattet ist, wird durch
die Installation eines Phasenschieber-Kondensators nicht nur
die Phasenwinkel-Verbesserung beeinträchtigt, auch kann es
dadurch zu einer Überhitzung des Kondensators aufgrund von
Hochfrequenzwellen kommen. Daher darf auf keinen Fall ein
Phasenschieber-Kondensator installiert werden.
ACHTUNG
Achten Sie darauf, dass alle erforderlichen Sicherungen
und Schutzschalter installiert sind.
Installationsanleitung
17
auf Endgeräte müssen alle
unterbrochen
installiert werden. Bei
um unnötiges

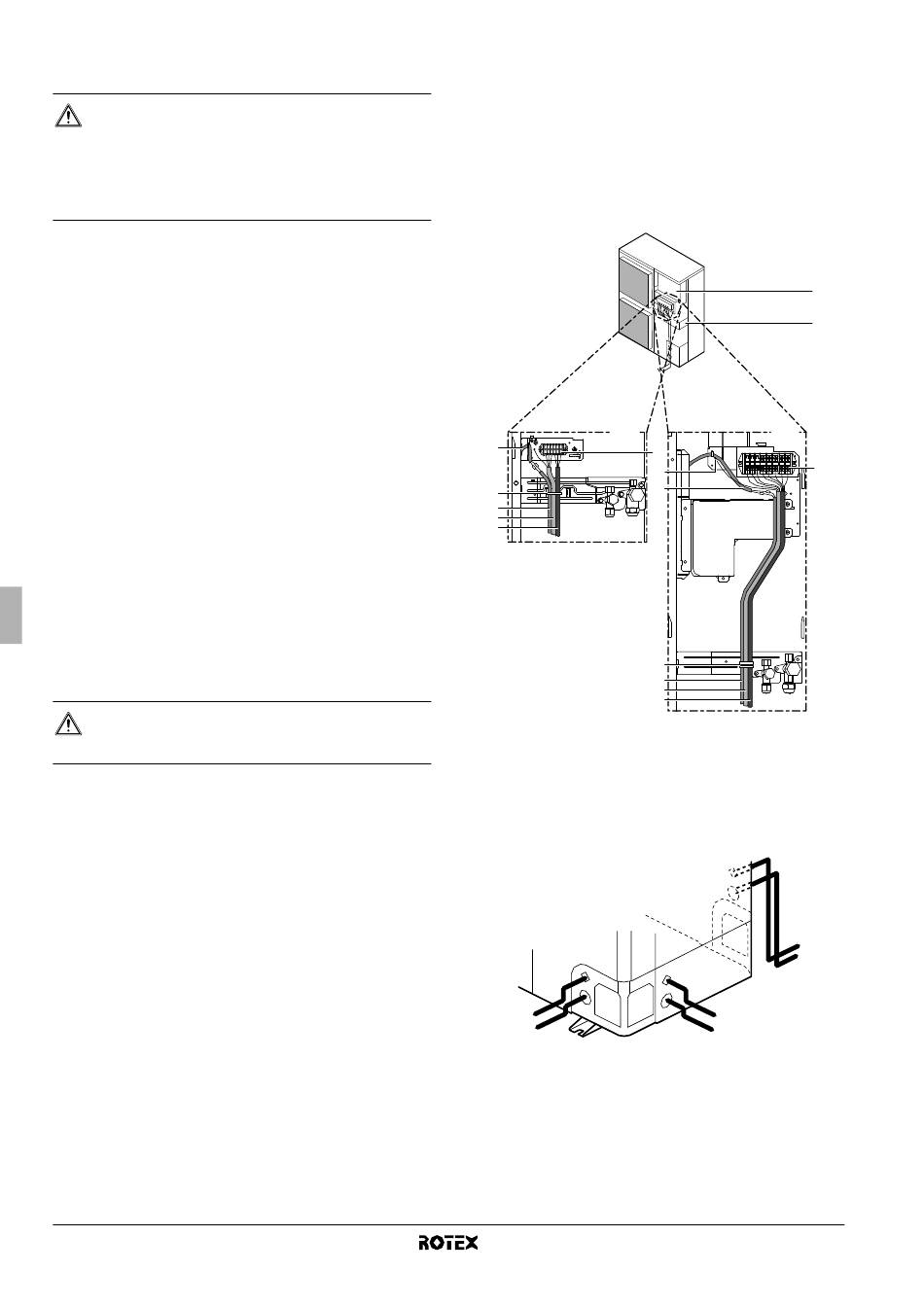

14.2. Anschließen der Stromversorgung und
Verdrahtung zwischen den Einheiten
■
Sichern Sie den Erdungsdraht so an der Befestigungsplatte des
Absperrventils, dass er nicht verrutschen kann.
■
Sichern Sie den Erdungsdraht erneut zusammen mit den
Elektrokabeln und den zwischen den Einheiten verlegten
Kabeln an der Befestigungsplatte des Absperrventils.
■
Verlegen Sie die Elektrokabel so, dass sich die Frontblende
nicht anhebt, wenn Sie Verdrahtungsarbeiten durchführen, und
bringen Sie die Frontblende fest an.
V3
7
4
8
5
6
1 Schaltkasten
2 Befestigungsplatte des Absperrventils
3 Erde
4 Kabelbinder
5 Kabel zwischen den Einheiten
6 Verkabelung der Stromversorgung und Erdung
2
1
1 Stromversorgung, Erdung, und – falls zutreffend – Verdrahtung
der Bodenplatten-Heizung
2 Kabel zwischen den Einheiten
Außeneinheit für Luft-Wasser-Wärmepumpe
1
2
W1
3
3
3
7
4
8
5
6
2
1
2
1
RRLQ011~016CAV3+W1
