T1
T2
1 2 3 4 5 6
6

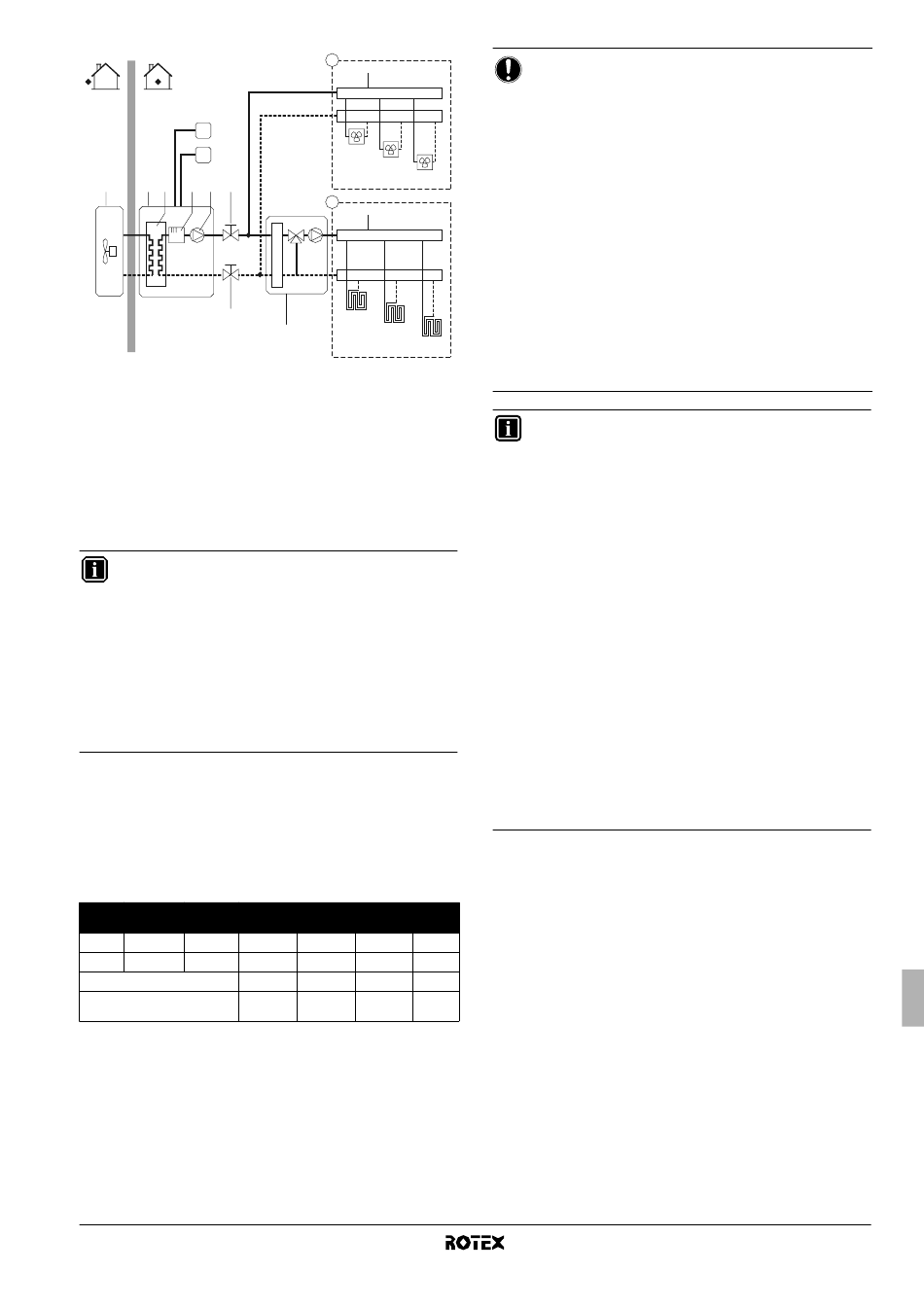

1 Unité extérieure
2 Unité intérieure
3 Échangeur thermique
4 Chauffage d'appoint
5 Pompe
6 Vanne d'arrêt
7 Collecteur zone B (non fourni)
8 Collecteur zone A (non fourni)
9 Mélangeur (non fourni)
FCU1...3 Ventilo-convecteur (option)
FHL1...3 Boucle de chauffage au sol
T1 Thermostat d'ambiance pour la zone A (option)
T2 Thermostat d'ambiance pour la zone B (option)
INFORMATIONS
■
L'avantage de la commande de point de consigne
double réside dans le fait que la pompe à chaleur va/
peut fonctionner à la température d'eau de sortie
requise la plus basse lorsque seul le chauffage par le
sol est requis. Des températures d'eau de sortie
supérieures sont uniquement requises au cas où les
ventilo-convecteurs fonctionnent.
Cela entraîne de meilleures performances de la
pompe à chaleur.
■
L'équilibre hydraulique est très important (hydrobox –
mélangeur – FCU1...3).
Fonctionnement de la pompe et chauffage de volume
Lorsque le thermostat d'ambiance pour la boucle de chauffage au sol
(T1) et les ventilo-convecteurs (T2) sont connectés à l'unité
intérieure, la pompe (5) fonctionnera lorsqu'il y a une demande de
chauffage de T1 et/ou T2. L'unité extérieure commencera
à fonctionner pour atteindre la température d'eau de départ cible. La
température d'eau de départ cible dépend du thermostat d'ambiance
qui réclame le chauffage.
Point de Réglage
consigne sur place
Zone A Premier UI MARCHE ARRÊT
Zone B Deuxième [7-03] ARRÊT
Température d'eau résultante UI
Fonctionnement de pompe pour MARCHE MARCHE MARCHE ARRÊT
résultat
Lorsque la température ambiante des deux zones est supérieure au
point de consigne du thermostat, l'unité extérieure et la pompe
cesseront de fonctionner.
RKHBH/X008BB
Unité intérieure pour système de pompe à chaleur air à eau
4PW62574-2 – 10.2010
B
7
FCU1
FCU2
FCU3
A
8
FHL1
9
FHL2
FHL3
Statut du thermostat
MARCHE ARRÊT
MARCHE MARCHE ARRÊT
[7-03] [7-03] —
REMARQUE
■
Veillez à raccorder les fils de thermostat aux bornes
correctes (reportez-vous à la section "5. Aperçu de
l'unité intérieure" à la page 10).
■
Veillez à configurer les réglages sur place [7-02],
[7-03] et [7-04] correctement. Reportez-vous à la
section "Contrôle de point de consigne double" à la
page 34.
■
Veillez à configurer le microcommutateur SS2-3 sur la
carte de circuits imprimés du coffret électrique
RKHBH correctement. Reportez-vous à la section
"8.2. Configuration de l'installation du thermostat
d'ambiance" à la page 24.
■
Il incombe à l'installateur de s'assurer qu'aucune
situation indésirable puisse se produire (par ex.
températures d'eau trop élevées vers les boucles de
chauffage au sol, etc.).
■
À noter que la température d'eau réelle à travers les
boucles de chauffage au sol dépend du contrôle et du
réglage du mélangeur.
INFORMATIONS
■
Les entrées de demande de chauffage peuvent être
mises en œuvre de deux manières différentes (choix
de l'installateur).
- Signal thermo MARCHE/ARRÊT du thermostat
d'ambiance
- Signal de statut (actif/inactif) du mélangeur
■
Rotex ne propose aucun type de mélangeur. Le
contrôle de point de consigne double donne la
possibilité d'utiliser deux points de consigne.
■
Lorsque la demande de chauffage ne concerne que la
zone A, la zone B sera alimentée en eau à une
température égale au premier point de consigne.
Cela peut entraîner un chauffage indésirable du
volume de la zone B.
■
Lorsque la demande de chauffage ne concerne que la
zone B, le mélangeur sera alimenté en eau à une
température égale au deuxième point de consigne.
En fonction du contrôle du mélangeur, la boucle de
chauffage au sol peut toujours recevoir l'eau à une
température égale au point de consigne du mélangeur.
■
Sur ce type d'application, la sélection du chauffage/
refroidissement doit se faire sur l'interface utilisateur.
Reportez-vous à la section "Contrôle de point de
consigne double" à la page 34 pour plus de détails.
4. A
CCESSOIRES
4.1. Accessoires fournis avec l'unité intérieure
Reportez-vous à la section figure 1
1 Manuel d'installation
2 Manuel d'utilisation
3 Vanne d'arrêt
4 Etiquette de schéma de câblage (intérieur du couvercle de
l'unité intérieure)
5 Vis de fixation de couvercle d'unité intérieure
6 Thermistance + fil de raccordement (12 m)
Manuel d'installation
9
