1 2 3 4 5 6
6
12
14 15

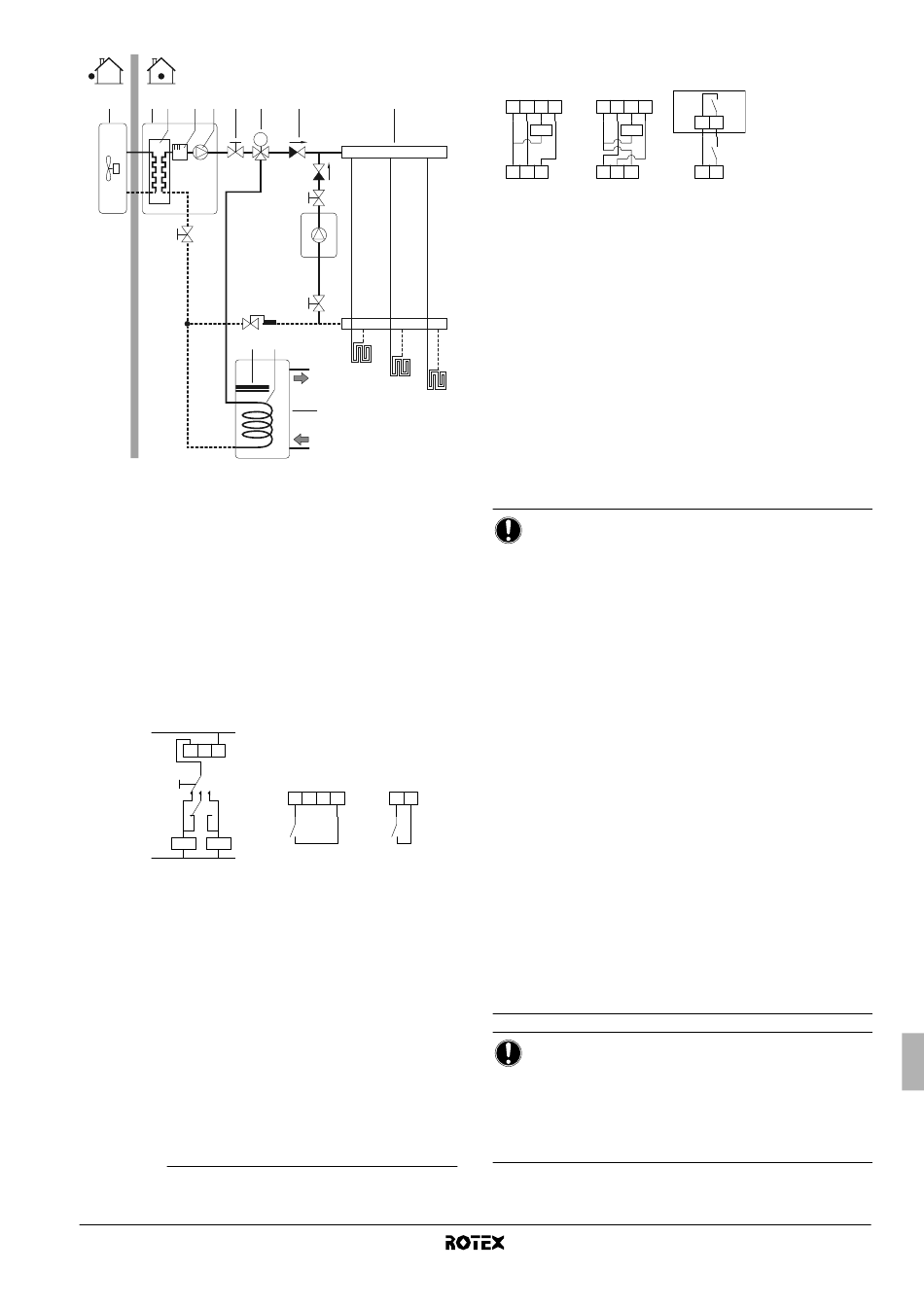

1 Dış ünite
2 İç ünite
3 Isı eşanjörü
(1)
4 Yardımcı ısıtıcı
5 Pompa
6 Kesme vanası
7 Motorlu 3 yollu vana (sahada tedarik edilir)
8 Tek yönlü vana (sahada tedarik edilir)
9 Kesme vanası (sahada tedarik edilir)
10 Kolektör (sahada tedarik edilir)
11 Kazan (sahada tedarik edilir)
12 Su sıcaklık regülatörü (sahada tedarik edilir)
13 Kullanım sıcak suyu deposu (opsiyonel)
(2)
14 Destek ısıtıcı
15 Isı eşanjörü serpantini
FHL1...3 Zeminden ısıtma devresi
Saha kabloları konfigürasyon A
L
H Com
RKHB*/auto / Boiler
A
K1A K2A
N
B Kazan termostat girişi
TI
A Yardımcı kontak (normalde kapalı)
H Isıtma ihtiyacı oda termostatı (opsiyonel)
K1A RKHB* ünitesinin çalıştırılması için yardımcı röle (sahada
tedarik edilir)
K2A Kazanın çalıştırılması için yardımcı röle (sahada tedarik
edilir)
(1) Elektrikli destek ısıtıcısı olmayan depolar (RKHTS) için, kullanım suyu
ısıtma modunda yardımcı ısıtıcı kullanılır.
(2) Yalnızca yerleşik elektrikli destek ısıtıcısı olan depolar (RKHW*) için
geçerlidir.
RKHBH/X008BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62574-3 – 10.2010
7 8 10
M
8
9
11
9
FHL1
FHL2
FHL3
13
RKHB*
B TI
X2M
1 2 3 4 X Y
K1A K2A
Saha kabloları konfigürasyon B
RKHB* RKHB*
X2M X2M
1 2 3 4 1 2 3 4
K1A K1A
H C C H
Com Com
RKRTR* RKRTW*
B Kazan termostat girişi
TI
C Soğutma ihtiyacı oda termostatı (opsiyonel)
H Isıtma ihtiyacı oda termostatı (opsiyonel)
Com Ortak oda termostatı (opsiyonel)
K1A Kaza ünitesinin çalıştırılması için yardımcı röle
(sahada tedarik edilir)
KCR Yardımcı kazan için izin sinyali
İşletim
■
Konfigürasyon A
Oda termostatı ısıtma talebinde bulunduğunda, yardımcı
kontağın (A) konumuna bağlı olarak ya RKHB* ünitesi ya da
kazan çalışmaya başlar.
■
Konfigürasyon B
Oda termostatı ısıtma talebinde bulunduğunda, dış sıcaklığa
("yardımcı kazan için izin sinyali" durumu) bağlı olarak ya
RKHB* ünitesi yada kazan çalışmaya başlar.
Kazan tarafına izin verildiğinde, RKHB* ünitesi tarafından
gerçekleştirilen hacim ısıtma işletimi otomatik olarak kapatılır.
Daha fazla ayrıntı için bkz. saha ayarı [C-02~C-04].
BİLDİRİM
■
Konfigürasyon A
RKHB* ünitesi ile kazan arasında sık sık geçiş
yapılmasının önlenmesi için yardımcı kontağın (A)
yeterli farka veya zaman gecikmesine sahip olması
temin edilmelidir. Yardımcı kontak (A) bir dış sıcaklık
termostatı ise, güneş tarafından etkilenmemesi ya da
AÇILIP/KAPATILMAMASI için termostat gölge bir
yere yerleştirilmelidir.
Konfigürasyon B
RKHB* ünitesi ile kazan arasında sık sık geçiş
yapılmasının önlenmesi için, ikili çalışma tepki
gecikmesinin [C-04] yeterli farka sahip olması temin
edilmelidir. Dış sıcaklık dış ünitenin hava termistörü
aracılığıyla ölçüldüğünden, güneşten etkilenmemesi
için dış ünite gölgeye kurulmalıdır.
Sık anahtarlama kazanda erken safhada korozyona
neden olabilir. Kazanın imalatçısına danışın.
■
RKHB* ünitesinin ısıtma işletimi sırasında, ünite
kullanıcı arayüzünde ayarlanan hedef çıkış suyu
sıcaklığına ulaşmak için çalışacaktır. Hava durumuna
bağlı işletim etkin olduğunda, su sıcaklığı dış hava
sıcaklığına bağlı olarak otomatikman belirlenir.
Kazanın ısıtma işletimi sırasında, kazan denetleyicisinde
ayarlanan hedef çıkış suyu sıcaklığına ulaşmak için
kazan çalışacaktır.
Kazan üzerindeki hedef çıkış suyu sıcaklık ayar
noktasını hiçbir zaman 55°C üzerine ayarlamayın.
■
Su devresinde sadece 1 adet genleşme kabı
olmalıdır. Rotex iç ünitenin içinde önceden bağlanmış
bir genleşme kabı zaten mevcuttur.
BİLDİRİM
RKHB* anahtar kutusunun PCB'si üzerindeki SS2-3 DIP
anahtarını doğru yapılandırdığınızdan emin olun. Bkz.
"8.2. Oda termostatı montaj konfigürasyonu", sayfa 22.
Konfigürasyon B için: [C-02, C-03 ve C-04] saha ayarlarını
doğru yapılandırdığınızdan emin olun. Bkz. "İkili çalışma",
sayfa 34.
EKRP1HB*
KCR
X1 X2
K1A
X Y
B TI
Montaj kılavuzu
7
