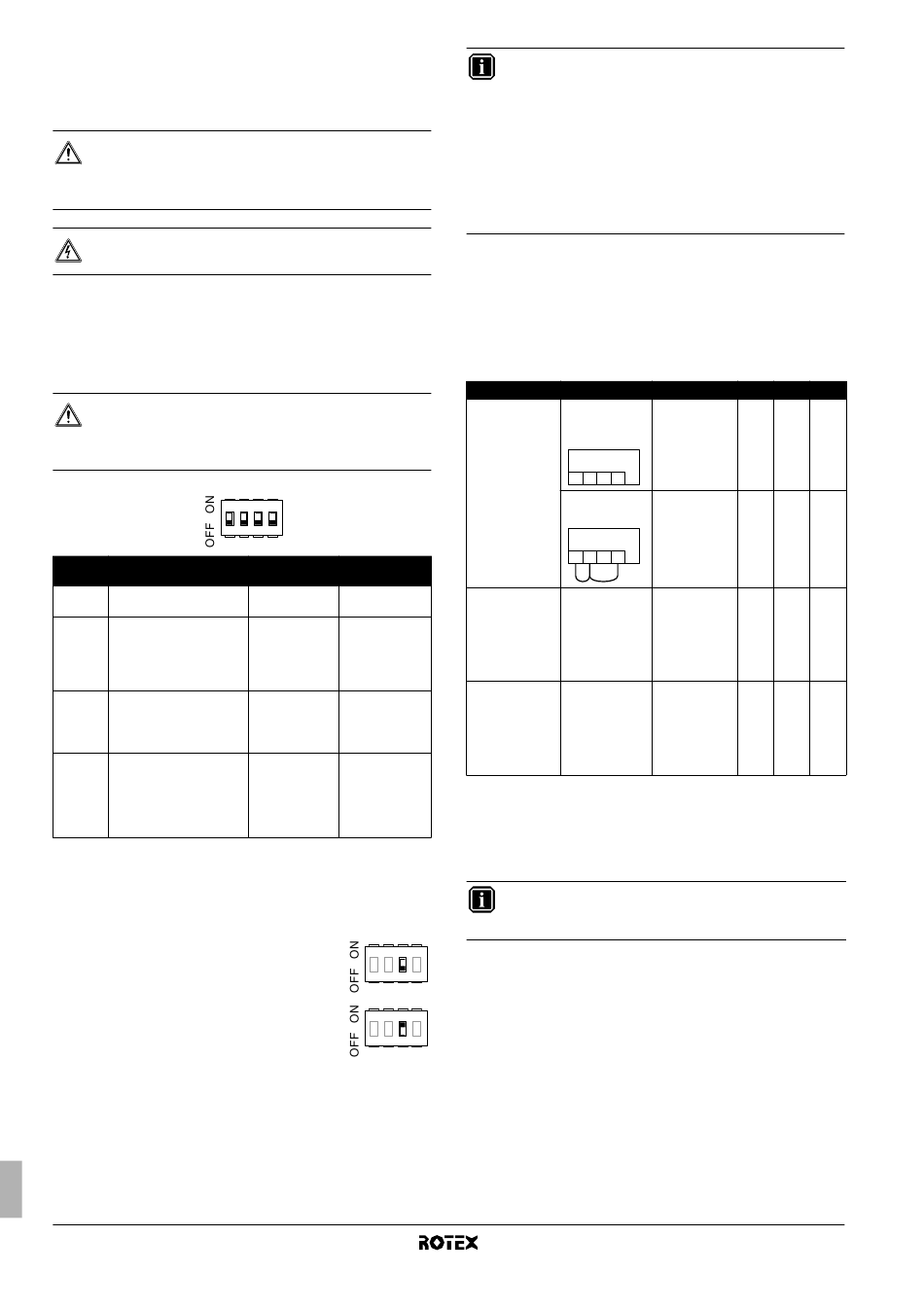

8. Spuštění a konfigurace
Vnitřní jednotka musí být při instalaci konfigurována tak, aby
odpovídala prostředí instalace (venkovní klima, instalované možnosti
apod.) a odbornosti uživatele.
UPOZORNĚNÍ
Je důležité, aby si pracovník provádějící instalaci přečetl
postupně všechny informace v této kapitole a aby systém
byl správně konfigurován.
NEBEZPEČÍ: ÚRAZ ELEKTRICKÝM PROUDEM
Viz "2. Všeobecná bezpečnostní opatření" na straně 2.
8.1. Přehled nastavení přepínačů DIP
DIP přepínač SS2 je umístěn na obvodové desce v rozváděcí
skříňce (viz "5.3. Hlavní součásti rozváděcí skříňky" na straně 11)
a umožňuje konfiguraci instalace nádrže horké užitkové vody,
zapojení pokojového termostatu a provozu čerpadla.
VÝSTRAHA
Než otevřete servisní panel rozváděcí skříňky a provedete
jakékoliv změny nastavení přepínačů DIP, vypněte
napájení.
1
Přepínač
DIP SS2 Popis
1 Neplatí pro pracovníka
provádějícího instalaci
2 Instalace nádrže na
horkou užitkovou vodu
(viz "8.4. Konfigurace
instalace nádrže na
horkou užitkovou vodu" na
straně 24)
3 Připojení pokojového
termostatu
(viz "8.2. Konfigurace
instalace pokojového
termostatu" na straně 23)
(a)
4 Toto nastavení určuje
provozní režim tepelného
čerpadla v případech, kdy
existuje současná potřeba
intenzivnějšího topení/
chlazení místnosti
a ohřevu užitkové vody.
(a) Vztahuje se jen na případy, kdy přepínač DIP 2 = ON.
(b) Ohřev/chlazení nebo režim ohřevu užitkové vody lze omezit plánovacím
časovačem nebo nastavením provozního parametru (4, 5, 8).
8.2. Konfigurace instalace pokojového termostatu
■
Není-li k vnitřní jednotce připojen žádný
pokojový termostat, musí být páčkový
přepínač SS2-3 nastaven
polohy OFF.
■
Jeli k vnitřní jednotce připojen pokojový
termostat, musí být páčkový přepínač SS2-3
nastaven do zapnuté polohy ON.
■
Ověřte správnost nastavení pokojového termostatu (6®02=ano,
6®05=9, 6®06=5), aby nedocházelo k opakovanému zapínání
a vypínání čerpadla (se vznikem např. vibrací) a tím pádem
ke zkracování jeho životnosti.
Instalační návod
23
2 3 4
ON OFF
— (Výchozí)
Instalováno Neinstalováno
(výchozí stav)
Pokojový Žádný pokojový
termostat termostat
připojen nepřipojen
(výchozí stav)
Priorita topení/ Priorita
chlazení na straně
nejvyššího
(b)
požadavku
1 2 3 4
do vypnuté
1 2 3 4
INFORMACE
■
Je-li k vnitřní jednotce připojen pokojový termostat,
plánovací časovače
k dispozici. Ostatní plánovací časovače nejsou nijak
ovlivněny. Podrobnější informace o plánovacích
časovačích naleznete v návodu k obsluze.
■
Je-li k vnitřní jednotce připojen pokojový termostat
a tlačítko = nebo y je stisknuté, indikátor
centralizovaného řízení e bude blikat a indikovat, že
pokojový termostat má vyšší prioritu a řídí zapínání/
vypínání provozu a přepínání provozního režimu.
Následující tabulka obsahuje
a zapojení termostatu ve svorkovnici (X2M: 1, 2, 3, 4) uvnitř
rozváděcí skříňky. Čerpání je uvedeno ve třetím sloupci. Tři poslední
sloupce uvádějí, zda je následující funkce dostupná prostřednictvím
uživatelského rozhraní (UI) nebo pomocí termostatu (T):
• zapnutí/vypnutí vyhřívání/chlazení prostor (y)
• přepínání topení/chlazení (=)
• plánovací časovače topení a chlazení (pr)
Termostat Konfigurace
Bez termostatu • SS2-3=OFF
• zapojení:
(žádné)
X2M
1 2 3 4
• SS2-3=ON
• zapojení:
X2M
1 2 3 4
Termostat jen při • SS2-3=ON
topení
• zapojení: (viz
instalační
návod
soupravy
pokojového
termostatu)
Termostat se • SS2-3=ON
spínačem topení/
• zapojení: (viz
chlazení
instalační
návod
soupravy
pokojového
termostatu)
(a) Čerpadlo se zastaví při vypnutí topení/chlazení nebo při dosažení požadované
teploty vody nastavené v uživatelském rozhraní. Se zapnutým topením/
chlazením se pak po uplynutí 3 minut bude čerpadlo spouštět každých
5 minut a kontrolovat teplotu vody.
8.3. Konfigurace provozu čerpadla
INFORMACE
Nastavení rychlosti čerpadla viz "8.8. Nastavení rychlosti
čerpadla" na straně 25.
Bez pokojového termostatu: DIP přepínač SS2-3=OFF
Není-li k vnitřní jednotce připojen žádný pokojový termostat, činnost
čerpadla je určována teplotou vody na výstupu.
Vynucení trvalého provozu čerpadla v případě, že není připojen
žádný pokojový termostat:
- nastavte přepínač SS2-3 do zapnuté polohy ON,
- zkratujte svorky čísel 1-2-4 na svorkovnici uvnitř řídicí
skříňky.
S pokojovým termostatem: DIP přepínač SS2-3=ON
Je-li k vnitřní jednotce připojen pokojový termostat, čerpadlo se trvale
rozeběhne, kdykoliv vznikne požadavek termostatu na topení nebo
chlazení.
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
topení a chlazení nejsou
přehled potřebné konfigurace
y y = = p p p p r r r r
y y = =
Provoz čerpadla
určováno
výstupní
(a)
teplotou vody
UI UI UI
zapnuto, je-li
zapnuto
vyhřívání/
chlazení
UI UI UI
y
( )
prostorů
zapnuto při
požadavku
topení od
pokojového
T — —
termostatu
zapnuto při
požadavku
topení nebo
chlazení od
T T —
pokojového
termostatu
RKHBH/X008BB
4PW62574-3 – 10.2010
