AVVERTIMENTO
■
Non toccare direttamente il refrigerante fuoriuscito
accidentalmente, poiché ciò potrebbe provocare gravi
ustioni da gelo.
■
Non toccare i tubi del refrigerante durante e subito
dopo l'operazione,
temperature molto elevate o molto basse, a seconda
delle condizioni del refrigerante che scorre nei tubi,
del compressore e delle altre parti del ciclo di
refrigerazione. Se si toccano i tubi del refrigerante, le
mani possono rimanere ustionate o soffrire ustioni da
gelo. Per evitare lesioni, aspettare fin quando le
tubature non siano ritornate a temperatura ambiente,
oppure, se è necessario toccarle, assicurarsi di
indossare dei guanti adatti.
ATTENZIONE
Non pulire l'unità con acqua. Ciò potrebbe provocare
folgorazioni elettriche o incendi.
3. P
RESENTAZIONE

3.1. Informazioni generali

Grazie per avere preferito questa unità interna.
L'unità corrisponde alla parte interna della pompa di calore
aria-acqua RRLQ. Questa unità è stata appositamente progettata per
l'installazione interna con montaggio a parete. Vedere il paragrafo
"6.1. Scelta della posizione d'installazione" a pagina 13. L'unità può
essere combinata con i ventilconvettori Rotex, i sistemi di
riscaldamento a pavimento, i radiatori a bassa temperatura e le
applicazioni di riscaldamento dell'acqua per usi domestici Rotex.
Unità di riscaldamento/raffreddamento
riscaldamento
L'unità è offerta in due versioni principali: una versione di
riscaldamento/raffreddamento (RKHBX) e una versione di solo
riscaldamento (RKHBH).
Entrambe le versioni vengono fornite con un riscaldatore di riserva
integrato per aumentare la capacità di riscaldamento in caso di
temperature esterne rigide. Il riscaldatore di riserva viene inoltre
utilizzato come riscaldatore di emergenza nell'eventualità di un
problema di funzionamento dell'unità esterna. I modelli dei
riscaldatori di riserva sono disponibili con una capacità di
riscaldamento pari a 3, 6 e 9 kW e, – a seconda della capacità di
riscaldamento – per due diverse specifiche di alimentazione.
Modello dell'unità Capacità del
interna riscaldatore di riserva
RKHB*008BB3V3
RKHB*008BB6V3
RKHB*008BB6WN
RKHB*008BB9WN
RKHBH/X008BB
Unità interna per sistema a pompe di calore aria acqua
4PW62574-1 – 10.2010
poiché possono presentare
e unità di
Tensione nominale del
riscaldatore di riserva
3 kW 1x 230 V
6 kW 1x 230 V
6 kW 3x 400 V
9 kW 3x 400 V

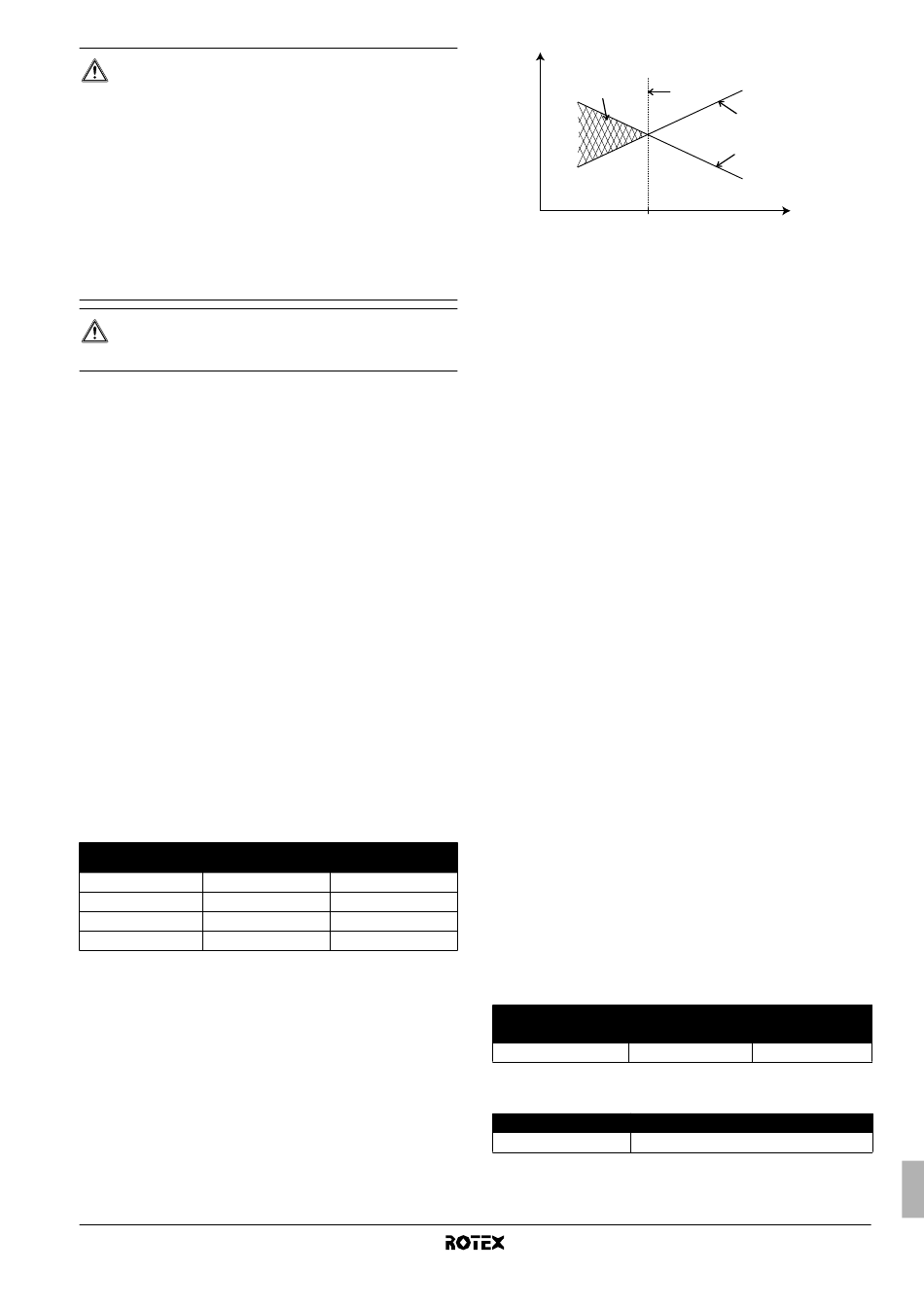

P
H
3
1 Capacità della pompa di calore
2 Capacità di riscaldamento richiesta
(dipendente dall'installazione locale)
3 Capacità di riscaldamento aggiuntiva fornita dal
riscaldatore di riserva
4 Temperatura di equilibrio (impostabile attraverso
l'interfaccia dell'utente, consultare "8.9. Impostazioni in
loco" a pagina 27)
T Temperatura ambiente (esterna)
A
P Capacità di riscaldamento
H
Serbatoio dell'acqua calda per usi domestici (opzionale)
È possibile collegare un serbatoio dell'acqua calda per usi domestici
opzionale all'unità interna. Sono disponibili 2 tipi di serbatoio
dell'acqua calda per usi domestici:
■
serbatoio con surriscaldatore elettrico incorporato (RKHW*) con
1 sola capienza: 300 litri,
■
serbatoio senza surriscaldatore elettrico (RKHTS) con 2 diverse
capienze: 200 e 260 litri.
Per ulteriori informazioni, consultare il manuale d'installazione del
serbatoio dell'acqua calda per usi domestici.
Kit della bacinella di drenaggio (opzionale)
Per le versioni
è necessario installare il kit della bacinella di drenaggio EKHBDP.
solo
Per ulteriori informazioni sul kit della bacinella di drenaggio, vedere
"6.5. Installazione del kit della bacinella di drenaggio EKHBDP (solo
per i modelli RKHBX)" a pagina 15.
Kit PCB del sistema I/O digitale (opzionale)
È possibile collegare una PCB di I/O digitale EKRP1HB opzionale
all'unità interna. Essa mette a disposizione:
■
uscita dell'allarme remoto,
■
uscita riscaldamento/raffreddamento ACCESO/SPENTO,
■
il funzionamento bivalente (segnale di consenso per la caldaia
ausiliaria) o segnale di consenso per il riscaldatore di riserva
esterno aggiuntivo.
Per ulteriori informazioni, fare riferimento al manuale d'uso dell'unità
interna e al manuale d'installazione del PCB di I/O digitale.
Per il collegamento del PCB all'unità, fare riferimento allo schema
elettrico o a quello dei collegamenti.
Kit termostato ambiente (opzionale)
È possibile collegare un termostato ambiente opzionale RKRTW,
RKRTWA o RKRTR all'unità interna. Per ulteriori informazioni, fare
riferimento al manuale d'installazione del termostato ambiente.
Riscaldatore del pannello inferiore (opzionale)
RKHBH/X008BB
(a) Consigliato.
Combinazioni possibili
RRLQ_BA
4
1
2
T
di riscaldamento/raffreddamento
Riscaldatori collegabili
EKBPHT08 EKBPHT08BA
Possibile
RKHBH/X_BB
Possibile
Manuale d'installazione
A
(RKHBX),
(a)
Possibile
3
